Multimedia, volta, APV, 3-reihig, mit geschlitzter Stahlblechtür VA36NW
Der Kleinverteiler volta von Hager, speziell für Multimedia-Anwendungen, ist ein Aufputz-Verteilerkasten mit drei Reihen. Ausgestattet mit einer geschlitzten Stahlblechtür bietet er eine robuste und sichere Lösung für Installationsverteiler. Ideal für den Einsatz in Wohn- und Geschäftsbereichen, sorgt er für eine effiziente und organisierte Kabelverwaltung bei Multimedia-Installationen.
EAN
3250616411494
Marke
Hager
VPE
1 Stück
Preisgruppe
H12
Preis
265,98 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagezubehör 1 Produkte verfügbar -
Montageplatte für Verteilergehäuse 1 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 2 Produkte verfügbar -
Einführungsflansch für Gehäuse 1 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 5 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar
Optionales Zubehör
-
VZ00LK
Montageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
15,40 € / Stück*
-
VZ408
Kabelabfangschienen Volta APV
15,81 € / Stück* -
VZ698Kabelhalter, volta, APV, 6 Stück
8,50 € / Stück*
-
VZ412
Rangierkanal, volta, APV
57,00 € / Stück*
-
VZ711
Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,10 € / Stück* -
VZ461Klemmenträger Volta QuickConnect bestückt 1R
21,92 € / Stück* -
VZ462Klemmenträger Volta QuickConnect bestückt 2R
31,30 € / Stück* -
VZ463Klemmenträger Volta QuickConnect bestückt 3R
39,39 € / Stück* -
VZ464Klemmenträger Volta QuickConnect bestückt 4R
44,86 € / Stück*
-
VA36K
Tür, volta, APV, 3-reihig, klarsicht, mit Türschild
71,11 € / Stück* -
VA36WTür, volta, APV, geschlitzt, 3-reihig, Kunststoff, IP30
90,22 € / Stück*
-
VZ717Beschriftungssystem, Volta, 10 Stück
8,54 € / Set*
-
FZ06MKPatch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
47,64 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
61,97 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
61,97 € / Stück* -
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
25,49 € / Paar*
-
VZ00EAEuroadapter, universal, Einsatz für Schutzkontaktabdeckung
10,88 € / Stück*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,43 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Leistung
-
Maximale Verlustleistung pro Schrank bei ΔT=20K40 W
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe515 mm
-
Breite305 mm
-
Tiefe96,50 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest750 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

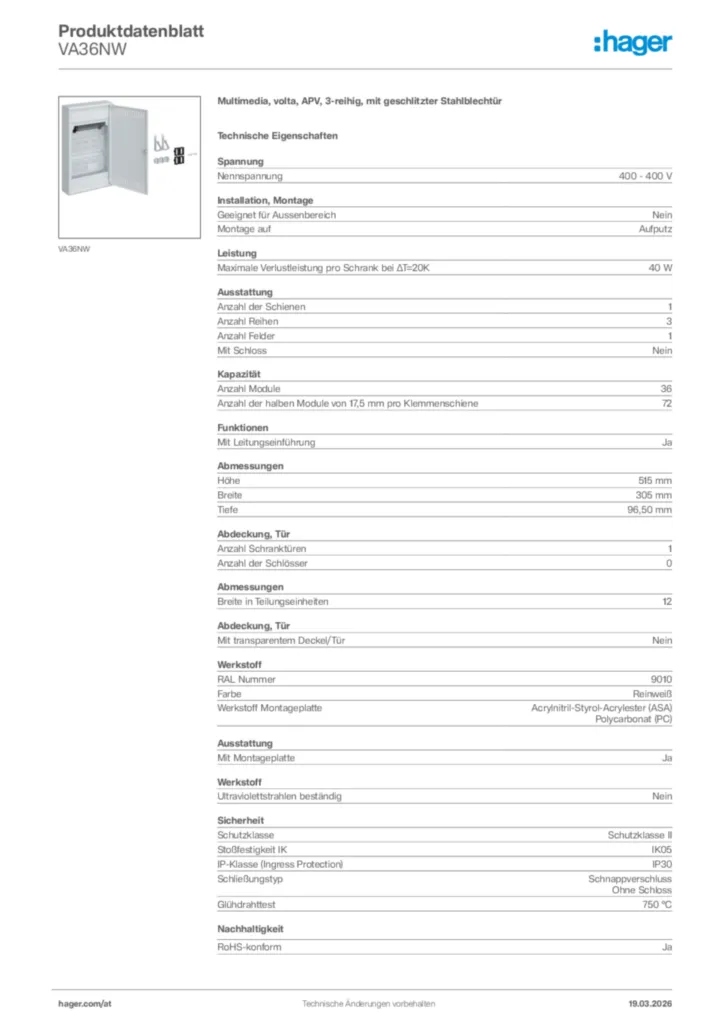

Hager Produktdatenblatt VA36NW
Multimedia, volta, APV, 3-reihig, mit geschlitzter Stahlblechtür
PDF -
Montageanleitung
Montageanleitung für VA36NW-VA48NW - Multimedia, volta, APV (DE-FR-EN-NL-DK-FI-NO-SV-IT-ES-PT-CZ-BA-UK-HR-HU-LT-LV-PL-RO-SK-RU-BG-GR-SI-EE-IS-AR, 2016-04)
Montageanleitung International 2016-04-19
PDF3,13 MB -
Technische Broschüre
Technische Broschüre de-AT 2022-09-29
PDF9,49 MB -
Bestellhilfe
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
BIM Revit Objekte
Range : Volta. Surface mounted switchboard IP30 without DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,24 MB
Range : Volta. Surface mounted switchboard IP30 without DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,58 MB
Range Volta enclosures for AT (Lang. : de) IP30 empty surface mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,22 MB
Range Volta enclosures for AT (Lang. : de) IP30 empty surface mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,21 MB -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
PDF1,80 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ103WVBlendrahmen, Volta, 3reihig, mit geschlitzter Stahlblechtür, RAL9016Preis134,39 €/ Stück * -
2
VZ104WVBlendrahmen, Volta, 4reihig, mit geschlitzter Stahlblechtür, RAL9016Preis150,94 €/ Stück * -
3
VZ103VBlendrahmen, Volta, 3reihig, mit geschlitzter StahlblechtürPreis76,23 €/ Stück * -
4
VZ105WVBlendrahmen, Volta, 5reihig, mit geschlitzter Stahlblechtür, RAL9016Preis183,13 €/ Stück * -
5
VZ105NBlendrahmen, Volta, 5reihig, mit Tür, RAL 9010Preis124,11 €/ Stück *
Ausschreibungstext
Multimedia, volta, APV, 3-reihig, mit geschlitzter Stahlblechtür
Installationskleinverteiler Aufputz aus Kunststoff, nach OVE EN 61439-1/-3, geeignet zum Einsatz in Wohngebäuden nach OVE 1815 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach EN 50310 sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 515 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA36NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Aufputz aus Kunststoff, nach OVE EN 61439-1/-3, geeignet zum Einsatz in Wohngebäuden nach OVE 1815 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach EN 50310 sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 515 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA36NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
