Baustein, universN, 300x250mm, für Reihenklemmen waagerecht UD21A1
Der Baustein univers N, 300x250mm, eignet sich für waagerechte Reihenklemmen und Modulargeräte. Er unterstützt Niederspannungsverteilungen und eine Bemessungsspannung von 3AC 690V/50Hz. Ausgestattet mit serienmäßigen, plombierbaren Berührungsschutzabdeckungen, die mittels Gasinnendruckverfahren verstärkt sind. Erfüllt die Normen DIN EN 61439 -1, -2, -3 und VDE 0660 Teil 600 -1, -2, -3.
EAN
3250616140929
Marke
Hager
VPE
1 Stück
Preisgruppe
H11
Preis
75,43 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagezubehör 3 Produkte verfügbar -
Verteilerbaugruppe Klemmen 6 Produkte verfügbar
Kompatible Produkte
-
Passend zu 2 Produkte verfügbar
Optionales Zubehör
-
KJ02DN
Verteilerblock 125A mit Frontabdeckung, 1polig, 2x 10-35²/2x 2, 5-25²/6x 1, 5-16²
36,37 € / Stück* -
KJ02DVerteilerblock, 125A, 1polig, 1x 10-35² / 1x 6-16² / 6x 2, 5-16²
36,37 € / Stück* -
KJ02CNVerteilerblock 160A mit Frontabdeckung, 1polig, 2x 25-70²/3x 2, 5-25²/8x 1, 5-16²
76,83 € / Stück* -
KJ02BVerteilerblock 400A geschl., 1polig, 1x 95-185²/2x 6-35²/5x 1, 5-16²/4x 1, 5-10²
114,05 € / Stück* -
KJ02ANVerteilerblock 250A m.Frontabdeckung 1p. 1x35-120²/1x1, 5-50²/4x1, 5-16²/8x2, 5-25²
103,95 € / Stück* -
KJ02AVerteilerblock, 250A, 1polig, 1x 35-95² / 2x 6-35² / 5x 1, 5-16² / 4x 1, 5 - 10²
103,95 € / Stück*
Passend zu
-
ZNO1ZV36Zählerverteiler, EVN Netz GmbH, 1 Zählerplatz, 36 Platzeinheiten
914,86 € / Stück* -
ZNO1ZV60Zählerverteiler, EVN Netz GmbH, 1 Zählerplatz, 60 Platzeinheiten
940,84 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite250 mm
-
Tiefe125 mm
Ausstattung
-
Anzahl Reihen2
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

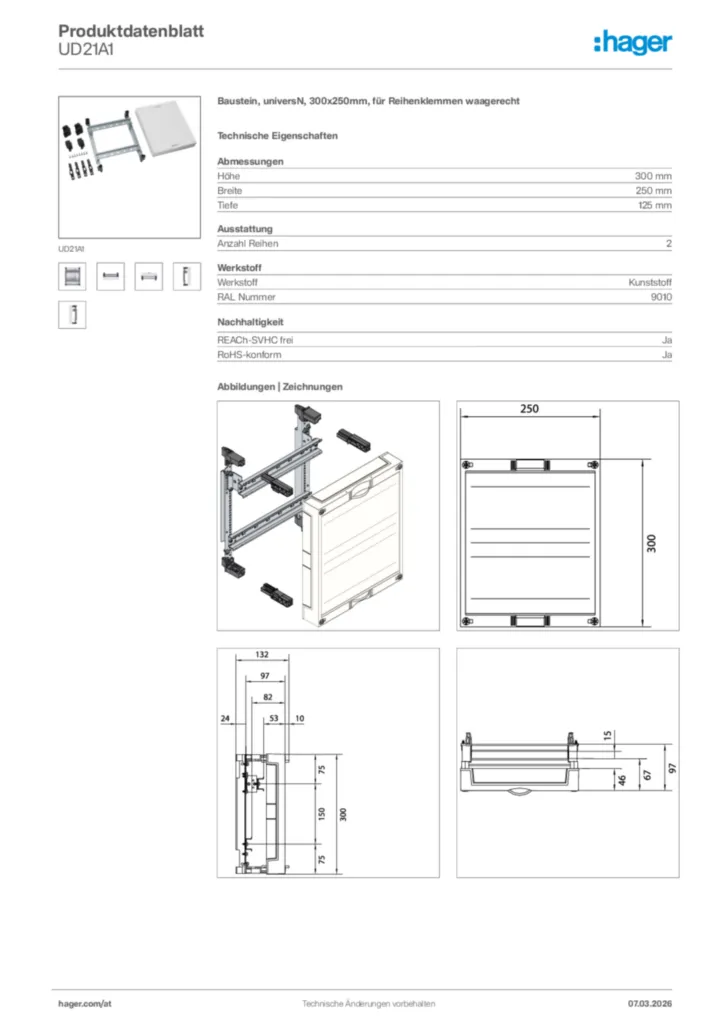

Product datasheet
Hager Produktdatenblatt UD21A1
Baustein, universN, 300x250mm, für Reihenklemmen waagerecht
PDF -
Montageanleitung
Montageanleitung
Montageanleitung International 2014-06-04
PDF2,40 MB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis37,55 €/ Stück *
-
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
3
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 TeilePreis45,13 €/ Stück * -
4
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis45,13 €/ Stück * -
5
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,04 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x250mm, für Reihenklemmen waagerecht
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 125 mm
Anzahl Reihen: 2
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD21A1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 125 mm
Anzahl Reihen: 2
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD21A1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
