Überspannungschutz T1+T2 3P TN-C 37,5kA Up 1,2kV +Signalkontakt SPA930
Preis
214,32 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Typ 1-/Kombiableiter 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 5 Produkte verfügbar
Passend zu
-
MWFP23SN2-T-125Klein-Messwandler, Tirol, 125A, als Standschrank, 1950x800x205, IP44, ohne NZ-Reihen
6.486,10 € / Stück* -
MWFP23SN2-T-1253Klein-Messwandler, Tirol, 125A, als Standschrank, 1950x800x205, IP44, 3xNZ-Reihen
6.486,10 € / Stück* -
MWFP93SN2-T-125Klein-Messwandler, Tirol, 125A, als Wandschrank, 1400x800x205, IP44, ohne NZ-Reihen
5.817,86 € / Stück* -
MWFR23E1-T-125Klein-Messwandler, Tirol, 125A, als Standschrank, 1950x800x275, IP55, ohne NZ-Reihen
6.761,30 € / Stück* -
MWFR23E1-T-1253Klein-Messwandler, Tirol, 125A, als Standschrank, 1950x800x275, IP55, 3xNZ-Reihen
6.761,30 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)160 A
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 37,5 kA
Netzform
-
NetzformTN-C
Konnektivität
-
AnschlussartSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module3
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,20 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1335 V
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,2 kV
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe89,80 mm
-
Breite53,40 mm
-
Tiefe77,50 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2
Installation, Montage
-
Montage aufHutschiene
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,4 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Konfiguration
-
Mit integrierter SicherungNein
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

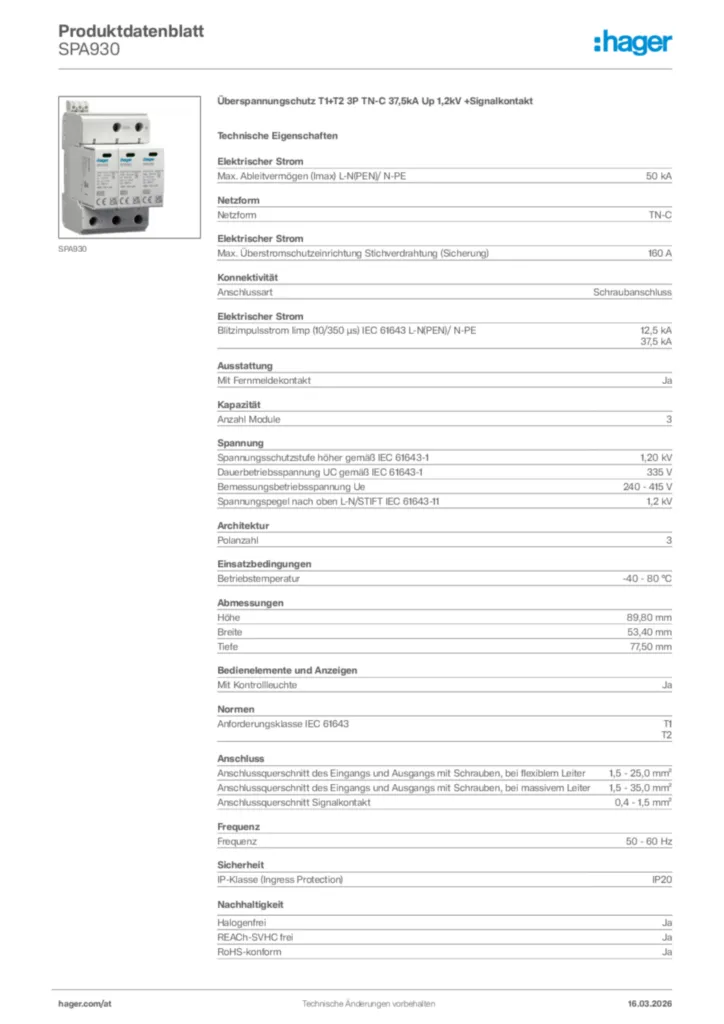

Produktdatenblatt
Hager Produktdatenblatt SPA930
Überspannungschutz T1+T2 3P TN-C 37,5kA Up 1,2kV +Signalkontakt
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, pl-PL 2021-05-18
PDF810,00 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPV340Überspannungsableiter T2 2P 40kA PhotovoltaicPreis199,19 €/ Stück * -
2
SPB420Überspannungsableiter 4P T2 TNS/TT Vorsicherung bis 315A In 20kA Imax 40kAPreis280,74 €/ Stück * -
3
SPB020NSteckmodul 1P T2 N-PE SPB420Preis104,29 €/ Stück * -
4
SPB215Überspannungsableiter T2 2P 40kA TT/TNS Defektanzeige + KontaktPreis176,50 €/ Stück * -
5
SPA800Kombiableiter T1+T2 3P Uc 350V Iimp 25kA Up 1.5kV TNC FernmeldekontaktPreis1.003,90 €/ Stück *
Ausschreibungstext
Überspannungschutz T1+T2 3P TN-C 37,5kA Up 1,2kV +Signalkontakt
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-C
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
37,5 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 3
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,20 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 335 V
Polanzahl: 3
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA930
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-C
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
37,5 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 3
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,20 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 335 V
Polanzahl: 3
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA930
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
