Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt Vorsicherung SPA180
Der Kombiableiter T1+T2 1P mit einem Blitzstromtragvermögen (Iimp) von 25kA und einer Schutzspannung (Up) von 1.5kV bietet effektiven Blitz- und Überspannungsschutz für Energietechnikanlagen. Ausgestattet mit Fernmeldekontakt und Vorsicherung, ermöglicht dieser Ableiter eine zuverlässige Zustandsüberwachung und einfache Integration in bestehende Systeme. Ideal für den Einsatz in Anlagen, die robusten Schutz vor direkten und indirekten Blitzeinschlägen benötigen.
EAN
3250615515056
Marke
Hager
VPE
1 Stück
Preisgruppe
H41
Preis
389,44 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Typ 1-/ Kombiableiter 3 Produkte verfügbar
Optionales Zubehör
-
KBN380
Erdungsbügel 3P 35mm² zur erdseitigen Überbrückung für SPA180
20,64 € / Stück* -
KBN480Erdungsbügel 4P 35mm² zur erdseitigen Überbrückung für SPA180
23,70 € / Stück* -
KBN381Erdungsbügel 3P+N 35mm² 90° Winkel für SPA180N
47,06 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA
Netzform
-
NetzformTN-S, TT
Konnektivität
-
AnschlussartSchraubanschluss, Steckanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module2
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,5 kV
Architektur
-
Polanzahl1
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe167 mm
-
Breite35,50 mm
-
Tiefe74,5 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter35 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter35 - 35 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

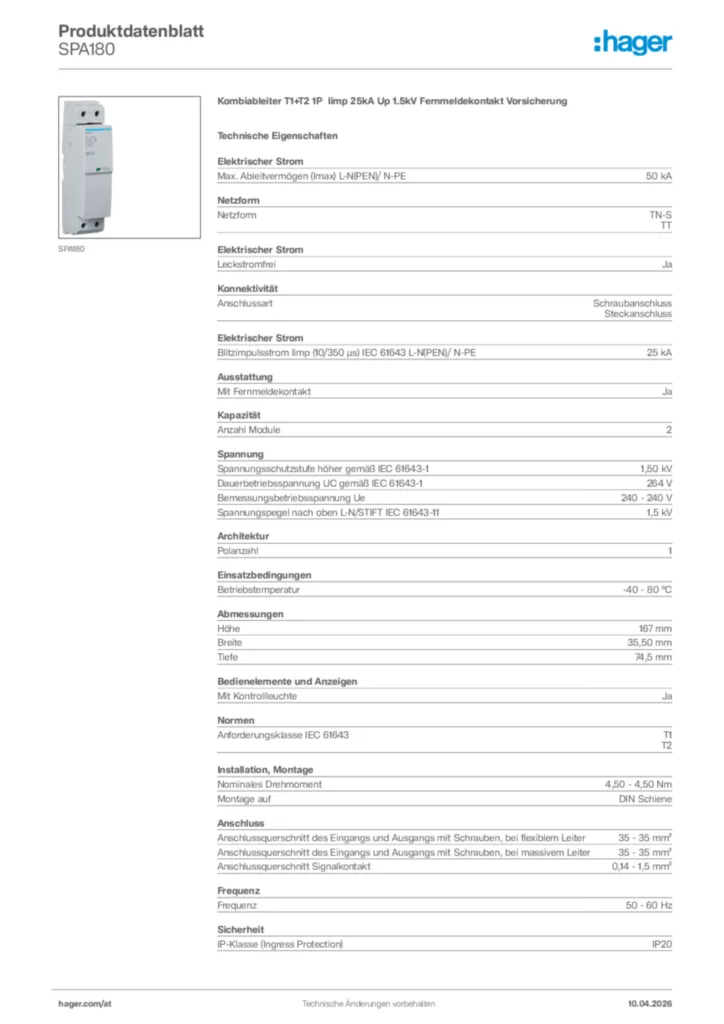

Hager Produktdatenblatt SPA180
Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt Vorsicherung
PDF -
Montageanleitung
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2020-09-25
PDF793,66 kB -
