Der Überspannungsableiter T1+T2+T3 2P 12.5kA FM für TNS/TT-Systeme vereint Typ 1, Typ 2 und Typ 3 Schutz nach DIN EN 61643-11 (VDE 0675-6-11). Er bietet umfassenden Blitzschutz und Überspannungsschutz mit einer Nennableitstromkapazität von 12.5 Kiloampere. Ausgestattet mit Fernmeldekontakt zur Überwachung und Funktions-/Defektanzeige über ein Sichtfenster. Konform mit DIN 43880 für Reiheneinbaugeräte, optimiert für sichere und effiziente Anwendung in Energieverteilungssystemen.
EAN
3250615513175
Marke
Hager
VPE
1 Stück
Preisgruppe
H41
Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TT SPA212
Preis
325,17 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE75 kA
-
LeckstromfreiJa
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)160 A
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 25 kA
Netzform
-
NetzformTN-S, TT
Konnektivität
-
AnschlussartSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module2
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,5 kV
Architektur
-
Polanzahl2
Einsatzbedingungen
-
Betriebstemperatur-40 - 85 °C
Abmessungen
-
Höhe99,7 mm
-
Breite36 mm
-
Tiefe76,6 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2, T3
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 25,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,2 - 25,0 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

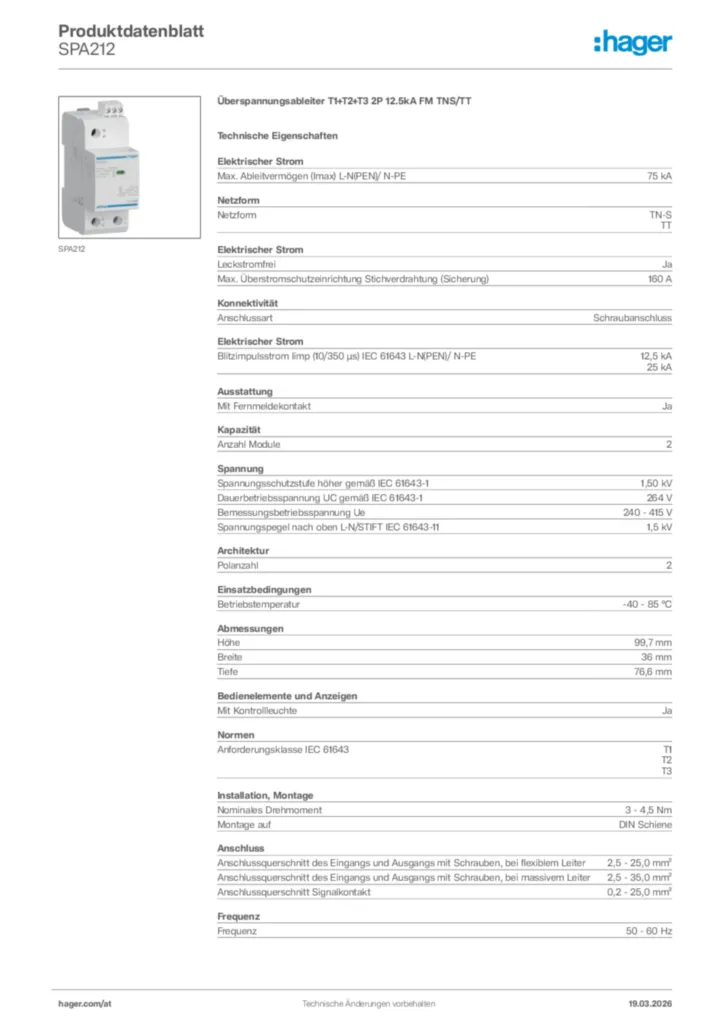

Hager Produktdatenblatt SPA212
Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TT
PDF -
Montageanleitung
Installation manual cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2022-04-12
Montageanleitung cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2024-12-06
PDF274,69 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-15
PDF315,45 kB
Declaration
Konformitätserklärung International 2022-11-15
PDF330,72 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPB413Überspannungsableiter T2 4P 40kA TT/TNS DefektanzeigePreis208,33 €/ Stück * -
2
SPV340Überspannungsableiter T2 2P 40kA PhotovoltaicPreis188,09 €/ Stück * -
3
SPB015NSteckmodul T2 N-PE Uc 260V Imax 40kA Up 1.5kVPreis74,96 €/ Stück * -
4
VZ00USÜberspannungsschutz-Modul, universal, Typ3, 1, 5KV, akustisches SignalPreis120,35 €/ Stück * -
5
SPA931Überspannungschutz T1+T2 4P TN-S TT 50kA Up 1, 2kV + SignalkontaktPreis257,14 €/ Stück *
Ausschreibungstext
Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TT
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 75 kA
Netzform: TN-S
TT
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
25 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 2
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Polanzahl: 2
Betriebstemperatur: -40 - 85 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA212
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 75 kA
Netzform: TN-S
TT
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
25 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 2
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Polanzahl: 2
Betriebstemperatur: -40 - 85 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA212
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
