Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme L063L
Preis
44,77 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Sicherungseinsatz 7 Produkte verfügbar -
D0-Sicherungsschraubkappe 3 Produkte verfügbar -
D0-Hülsenpasseinsatz 9 Produkte verfügbar
Optionales Zubehör
-
LE1820
Sicherungseinsatz D02 E18 20A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
96,13 € / 100 Stück* -
LE1825Sicherungseinsatz D02 E18 25A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
96,13 € / 100 Stück* -
LE1850Sicherungseinsatz D02 E18 50A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
130,87 € / 100 Stück* -
LE1863Sicherungseinsatz D02 E18 63A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
130,87 € / 100 Stück* -
LE1835Sicherungseinsatz D02 E18 35A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
130,87 € / 100 Stück* -
LE1832Sicherungseinsatz D02 E18 32A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
125,63 € / 100 Stück* -
LE1840Sicherungseinsatz D02 E18 40A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
130,87 € / 100 Stück*
-
LE18SK
Schraubkappe D02 E18 aus Keramik mit Prüfloch 63A
145,04 € / 100 Stück* -
LE18SISchraubkappe D02 E18 aus Kunststoff mit Prüfloch 63A Typ K02
213,39 € / 100 Stück* -
LE18SIPSchraubkappe D02 E18 63A aus Kunststoff mit Prüfloch plombierbar Typ K02
224,12 € / 100 Stück*
-
LE18P02
Hülsenpasseinsatz D02 E18 2A rosa nach DIN 49523
58,58 € / 100 Stück* -
LE18P04Hülsenpasseinsatz D02 E18 4A braun nach DIN 49523
58,58 € / 100 Stück* -
LE18P06Hülsenpasseinsatz D02 E18 6A grün nach DIN 49523
58,58 € / 100 Stück* -
LE18P10Hülsenpasseinsatz D02 E18 10A rot nach DIN 49523
58,58 € / 100 Stück* -
LE18P16Hülsenpasseinsatz D02 E18 16A mausgrau nach DIN 49523
58,58 € / 100 Stück* -
LE18P20Hülsenpasseinsatz D02 E18 20A blau nach DIN 49523
58,58 € / 100 Stück* -
LE18P25Hülsenpasseinsatz D02 E18 25A gelb nach DIN 49523
58,58 € / 100 Stück* -
LE18P35Hülsenpasseinsatz D02 E18 35A schwarz nach DIN 49523
58,58 € / 100 Stück* -
LE18P50Hülsenpasseinsatz D02 E18 50A weiß nach DIN 49523
58,58 € / 100 Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
Architektur
-
Polanzahl3
Installation, Montage
-
Montage aufSammelschienensystem
-
Nominales Drehmoment2,50 - 2,50 Nm
Anschluss
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom2 W
Lieferumfang
-
Mit DeckelJa
Sicherung
-
SicherungsgrößeD02
-
SicherungscharakteristikgG ; gR
Abmessungen
-
Höhe201 mm
-
Breite27 mm
-
Länge72 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

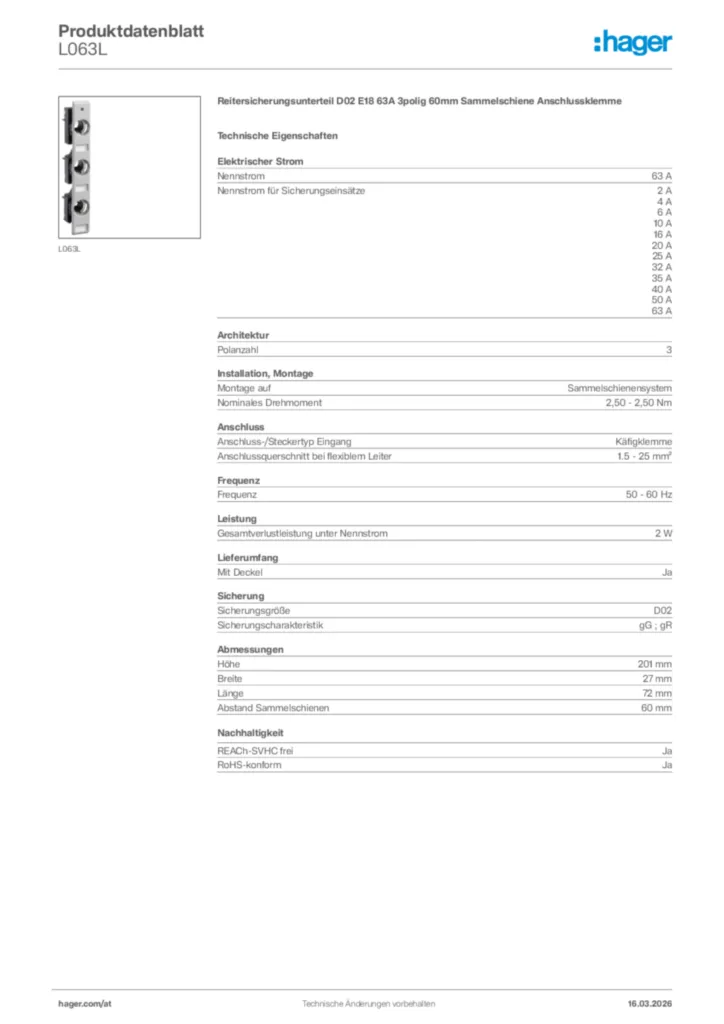

Hager Produktdatenblatt L063L
Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme
PDF -
Bedienungsanleitung
L063L* FUSE-BASE-D0 MANUAL
Bedienungsanleitung en-GB, de-DE 2005-12-07
PDF769,75 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF645,11 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LD02K63-3SSKeramiksockel D02 E18 63A 3polig Hutschiene Schelle AbdeckungPreis18,69 €/ Stück * -
2
LD01-02AD-1Schutzabdeckung D01 E14 bis 16A 1polig grau für D0 - KeramiksockelPreis117,39 €/ 100 Stück * -
3
LE1418SPasseinsatzschlüssel D01 -D02 für D0-SchraubkappenPreis20,55 €/ Stück * -
4
LD01-02AD-3Schutzabdeckung D01 E14 bis 16A 3polig grau für D0 - KeramiksockelPreis290,83 €/ 100 Stück * -
5
LD02K63-1SSKeramiksockel D02 E18 63A 1polig Hutschiene Schelle AbdeckungPreis9,31 €/ Stück *
Ausschreibungstext
Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene Anschlussklemme
Reitersicherungsunterteil für drei D02 Sicherungen, für Sammelschienensystem-Abstand 60 mm, Höhe 20 und 30 mm wie im System univers. Sicherungsbefestigung mit Schraubkappe. In max. 63 A. Sammelschienenrastierung für 5 mm dicke Kupferschienen, ausbrechbar für 10 mm Dicke. Beschriftungsmöglichkeit am Gerät integriert. Rahmenklemme bis 16 mm² feindrähtig und bis 25 mm² ein - und mehrdrähtig. Gerätebreite 27 mm. Entsprich die Normen DIN EN 60269-1 und DIN VDE 0636-31.
Nennstrom: 63 A
Polanzahl: 3
Montage auf: Sammelschienensystem
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 2 W
Mit Deckel: Ja
Sicherungsgröße: D02
Sicherungscharakteristik: gG ; gR
Fabrikat : Hager oder gleichwertig
Artikel : L063L
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Reitersicherungsunterteil für drei D02 Sicherungen, für Sammelschienensystem-Abstand 60 mm, Höhe 20 und 30 mm wie im System univers. Sicherungsbefestigung mit Schraubkappe. In max. 63 A. Sammelschienenrastierung für 5 mm dicke Kupferschienen, ausbrechbar für 10 mm Dicke. Beschriftungsmöglichkeit am Gerät integriert. Rahmenklemme bis 16 mm² feindrähtig und bis 25 mm² ein - und mehrdrähtig. Gerätebreite 27 mm. Entsprich die Normen DIN EN 60269-1 und DIN VDE 0636-31.
Nennstrom: 63 A
Polanzahl: 3
Montage auf: Sammelschienensystem
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 2 W
Mit Deckel: Ja
Sicherungsgröße: D02
Sicherungscharakteristik: gG ; gR
Fabrikat : Hager oder gleichwertig
Artikel : L063L
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
