HET160NR - Leistungsschalter h3+ P250 Energy 3P3D 160A 70kA FTC

Hauptschaltgeräte

Leistungsschalter h3+ P250 Energy 3P3D 160A 70kA FTC HET160NR

Name: HET160NR
Brand: Hager
SKU: HET160NR20
Price: 1995.68 EUR

EAN

3250613141752

Marke

Hager

VPE

1 Stück

Preisgruppe

H39

Preis

1 995,68 €

/ Stück *

Einer Liste hinzufügen

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

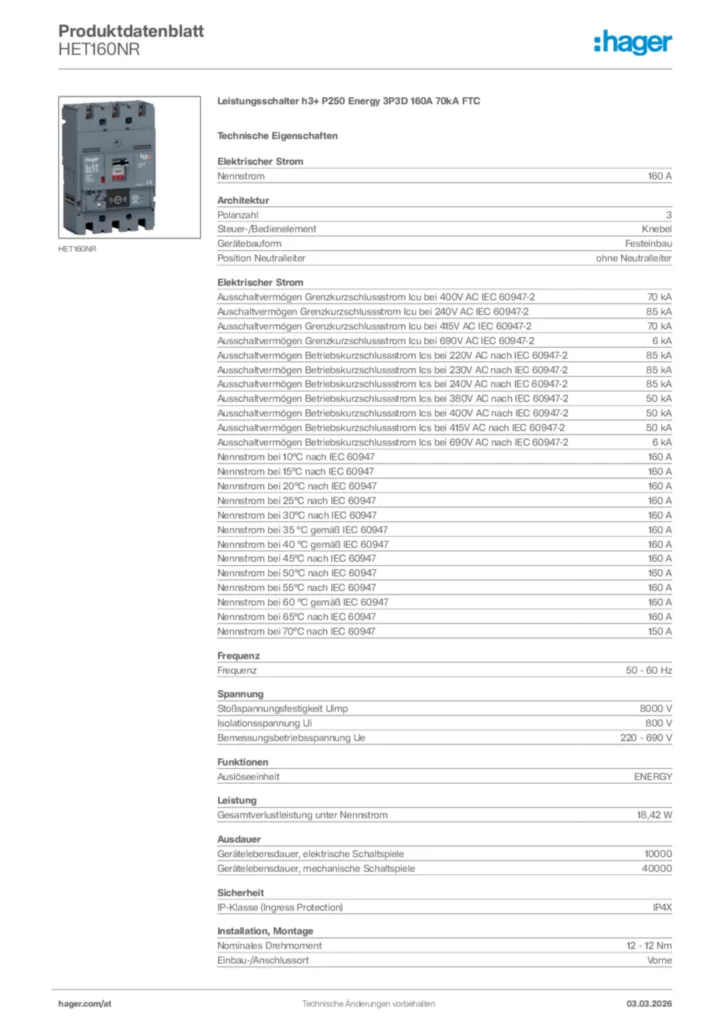

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Adapter für Zusatzdatenkabel 9 Produkte verfügbar
DC-Spannungsversorgung 1 Produkte verfügbar
Arbeitsstromauslöser 5 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Verriegelungsfunktionen 3 Produkte verfügbar
Mehr sehen 31 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2

6 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2

6 kA
Nennstrom bei 10°C nach IEC 60947

160 A
Nennstrom bei 15°C nach IEC 60947

160 A
Nennstrom bei 20°C nach IEC 60947

160 A
Nennstrom bei 25°C nach IEC 60947

160 A
Nennstrom bei 30°C nach IEC 60947

160 A
Nennstrom bei 35 °C gemäß IEC 60947

160 A
Nennstrom bei 40 °C gemäß IEC 60947

160 A
Nennstrom bei 45°C nach IEC 60947

160 A
Nennstrom bei 50°C nach IEC 60947

160 A
Nennstrom bei 55°C nach IEC 60947

160 A
Nennstrom bei 60 °C gemäß IEC 60947

160 A
Nennstrom bei 65°C nach IEC 60947

160 A
Nennstrom bei 70°C nach IEC 60947

150 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Frequenz

50 - 60 Hz

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

ENERGY

Gesamtverlustleistung unter Nennstrom

18,42 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

Nominales Drehmoment

12 - 12 Nm
Einbau-/Anschlussort

Vorne

IP-Klasse (Ingress Protection)

IP4X

Anschlussquerschnitt bei flexiblem Leiter

35 - 150 mm²
Anschlussquerschnitt bei starrem Leiter

35 - 185 mm²

Verriegelbar

Ja

Werkstoff Kabel

Kupfer, Aluminium

Geeignet für FI-Block

Nein
Geeignet für DIN Schiene

Nein
Geeignet für Verteilereinbau

Ja

Höhe

165 mm
Breite

105 mm
Tiefe

97 mm

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

94,5 - 1600,0 A

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
