Hauptschaltgeräte

Leistungsschalter h3+ P160 LSnI 3P3D 100A 50kA CTC HMS100GC

Name: HMS100GC
Brand: Hager
SKU: HMS100GC20
Price: 495.98 EUR

EAN

3250613145736

Marke

Hager

VPE

1 Stück

Preisgruppe

H39

Preis

495,98 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

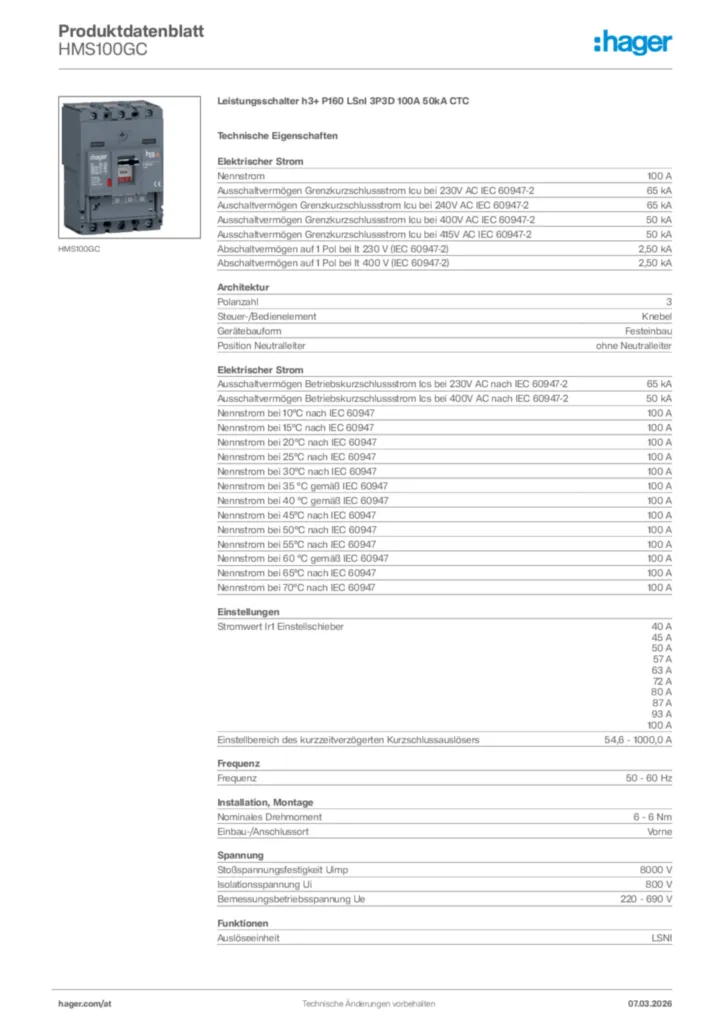

Datenblatt

Vervollständigen Sie Ihr System

Klemmenabdeckung 6 Produkte verfügbar
Adapter für Zusatzdatenkabel 2 Produkte verfügbar
Arbeitsstromauslöser 5 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Verbindungsfunktionen 5 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar

Technische Merkmale

Nennstrom

100 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

65 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

65 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

2,50 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

2,50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

65 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

50 kA
Nennstrom bei 10°C nach IEC 60947

100 A
Nennstrom bei 15°C nach IEC 60947

100 A
Nennstrom bei 20°C nach IEC 60947

100 A
Nennstrom bei 25°C nach IEC 60947

100 A
Nennstrom bei 30°C nach IEC 60947

100 A
Nennstrom bei 35 °C gemäß IEC 60947

100 A
Nennstrom bei 40 °C gemäß IEC 60947

100 A
Nennstrom bei 45°C nach IEC 60947

100 A
Nennstrom bei 50°C nach IEC 60947

100 A
Nennstrom bei 55°C nach IEC 60947

100 A
Nennstrom bei 60 °C gemäß IEC 60947

100 A
Nennstrom bei 65°C nach IEC 60947

100 A
Nennstrom bei 70°C nach IEC 60947

100 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Stromwert Ir1 Einstellschieber

40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

54,6 - 1000,0 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

6 - 6 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit Uimp

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSNI

Gesamtverlustleistung unter Nennstrom

10,50 W
Verlustleistung pro Pol

3,50 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschlussquerschnitt bei flexiblem Leiter

6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter

6 - 95 mm²

Höhe

130 mm
Breite

90 mm
Tiefe

97 mm

Werkstoff Kabel

Kupfer

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein
Geeignet für FI-Block

Nein
Geeignet für Verteilereinbau

Ja

Einspeisestelle

Bidirektional

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

5 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

100 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

15

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
