Feldverteiler Unterputz mit 168 Platzeinheiten, Schutzart IP Standard 30 und Schutzklasse II, entspricht den Normen DIN EN 61 439-1/-3 und DIN 43870. Geeignet für Geräte bis 125 Ampere. Ausgestattet mit pulverbeschichteter Stahlblechtür in RAL 9010, profilierten Tragschienen und Berührungsschutzabdeckungen. Inklusive QuickConnect-Klemmblöcke für Erdung und Neutralleiter.
EAN
3250612739769
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Feldverteiler UP 168PLE mit univers, IP30, SKII, Nischenmaße 1107x565x115mm FWU72S
Preis
1.032,72 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einbaufeld für Telekommunikation 1 Produkte verfügbar -
Schließsystem 6 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 2 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar -
Scharnier für Verteilersysteme 2 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar
Optionales Zubehör
-
FZ452N
Schließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
28,71 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
28,54 € / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
17,76 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
12,88 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
81,67 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
142,04 € / Stück*
-
KN00A
Klemmenträger QC Universaladapter
4,95 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
6,08 € / Stück*
-
FZ745S
Türscharnier, univers, rechts, für Schrank IP44 / IP54
14,51 € / Set* -
FZ746STürscharnier, univers, links, für Schrank IP44 / IP54
14,51 € / Set*
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
14,76 € / Stück* -
FWU00V7Abschottung senkrecht für 7-reihigen Feldverteiler FWU Höhe 1100mm
25,43 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
30,88 € / Stück*
-
FWU00C7Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 819mm
12,95 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
14,54 € / Stück*
-
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
115,73 € / Stück* -
UZ42M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 650mm
157,00 € / Stück* -
UZ52M5Montageplatte, univers, für Telekom, 2feldig, für Schränke mit Höhe 800mm
183,83 € / Stück* -
UZ62M5Montageplatte, univers, für Telekom, 2feldig, für Schränke mit Höhe 950mm
210,64 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,28 € / Stück*
-
UZ100Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 Stück
14,86 € / Stück*
-
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
42,77 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
39,01 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
46,89 € / Stück* -
FZ279Tiefeneinstellung, univers, Feldverteiler Unterputz, über 12mm bis max. 32mm
14,27 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
19,19 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,48 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen14
-
Anzahl Reihen7
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module168
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe1153 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe1102 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
-
Glühdrahttest850 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

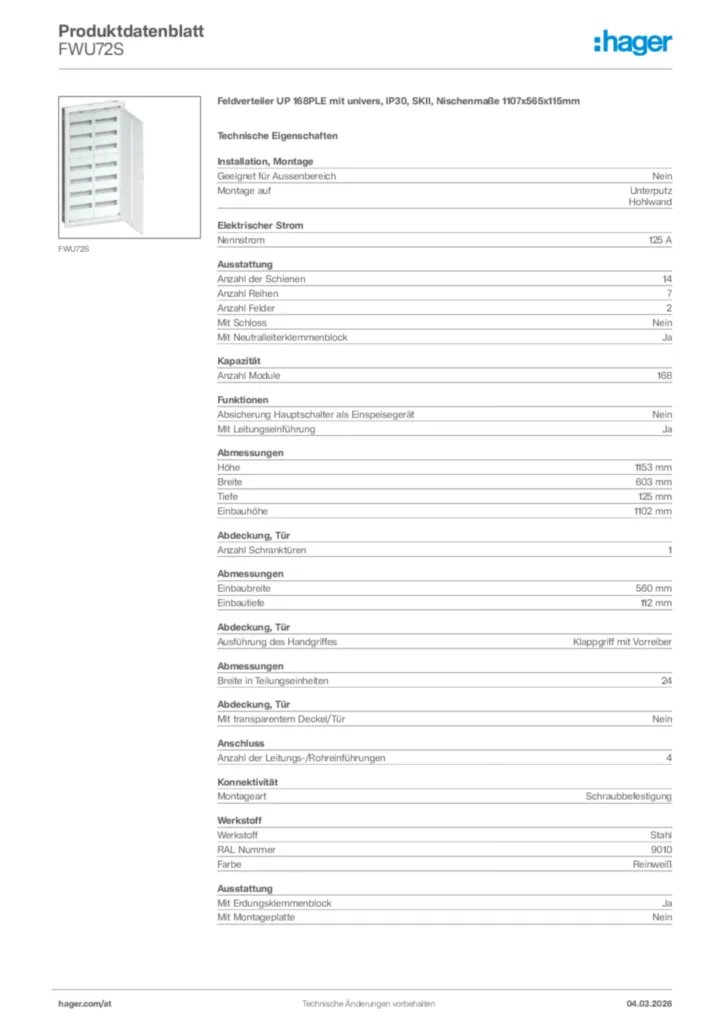

Product datasheet
Hager Produktdatenblatt FWU72S
Feldverteiler UP 168PLE mit univers, IP30, SKII, Nischenmaße 1107x565x115mm
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Bestellhilfe de-AT 2022-07-25
PDF1,31 MB
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
BIM Revit Objekte de-AT 2026-02-12
RFA1,33 MB
BIM Revit Objekte de-AT 2026-02-12
RFA1,29 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,33 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
Range FW enclosures for AT (Lang. : de) IP30 with door with installation System hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
Range FW enclosures for AT (Lang. : de) IP30 with door with installation System no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB -
Handbuch
Handbook de-DE 2023-03-28
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbook en-GB 2023-04-11
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ071FBlendrahmen, univers FW, ohne Tür, RAL9010, für Feldverteiler FWU71.Preis102,44 €/ Stück * -
2
FZ062FBlendrahmen, univers FW, ohne Tür, RAL9010, für Feldverteiler FWU62.Preis103,96 €/ Stück * -
3
FZ063FBlendrahmen, univers FW, ohne Tür, RAL9010, für Feldverteiler FWU63.Preis109,99 €/ Stück * -
4
FZ061FBlendrahmen, univers FW, ohne Tür, RAL9010, für Feldverteiler FWU61.Preis97,96 €/ Stück * -
5
FZ072FBlendrahmen, univers FW, ohne Tür, RAL9010, für Feldverteiler FWU72.Preis108,51 €/ Stück *
Ausschreibungstext
Feldverteiler UP 168PLE mit univers, IP30, SKII, Nischenmaße 1107x565x115mm
Feldverteiler UP/HW zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank, Blendrahmen und Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- und 1xN-QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 14
Anzahl Reihen: 7
Anzahl Felder: 2
Anzahl Module: 168
Höhe: 1153 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU72S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank, Blendrahmen und Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- und 1xN-QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 14
Anzahl Reihen: 7
Anzahl Felder: 2
Anzahl Module: 168
Höhe: 1153 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU72S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
