Feldverteiler UP 96PLE mit univers, IP30, SKII, Nischenmaße 657x565x115mm FWU42S
EAN
3250612739585
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
692,87 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil für Leitungsführungskanal 3 Produkte verfügbar -
Einführungsflansch für Gehäuse 1 Produkte verfügbar -
Abdeckung für Verteilerfeld 14 Produkte verfügbar -
Tür/Bedienfeld 9 Produkte verfügbar -
Ventilator für Gehäuse 1 Produkte verfügbar -
Mehr sehen 60 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FWU00C4
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 369mm
7,96 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
47,19 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
13,48 € / Stück*
-
US11A1
Berührungsschutzabdeckung universN 150x250mm geschlossen
-
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
-
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
-
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
-
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
-
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
-
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
-
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
-
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
-
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
-
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
-
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
-
US42A1Berührungsschutzabdeckung universN 600x500mm geschlossen
-
US42A2Berührungsschutzabdeckung, universN, 600x500mm, 8x 12PLE
-
FZ006F
Tür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 650x550mm
-
FZ006FTTür, univers FW, rechts, transparent, RAL 9010, für Schrank IP30 650x550mm
-
FZ006NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 650x550mm
118,79 € / Stück* -
FZ006NMTür univers rechts, Media, geschlitzt, RAL 9010, f. Schrank IP3X, 650x550mm
198,37 € / Stück* -
FZ006NM2Tür univers rechts, Multimedia, geschloss., RAL9010, f.Schrank IP44, 650x550mm
198,37 € / Stück* -
FZ006NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 650x550mm
-
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mm
264,69 € / Stück* -
FZ142FBlendrahmen mit Volltür, univers FW, IP30, 90SL, RAL9010,für FWU42.., Höhe 13mm
-
FZ142NMBlendrahmen mit Multimediatür geschlitzt für FW42U.., Höhe 13mm,H:650xB:550
282,83 € / Stück*
-
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
20,27 € / Stück* -
FZ450NSchließung, univers,Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
24,91 € / Stück* -
FZ451NSchließung, univers,Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
24,91 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
26,62 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
26,62 € / Stück* -
FZ458Schließung, univers, Schließ-Nr. 1333, mit 2 Schlüsseln, für Schrank IP43
-
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
11,15 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
11,15 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
11,15 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
65,48 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
75,72 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
131,71 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
26,46 € / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
-
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
11,95 € / Stück* -
FZ821NSchließung,univers,Vierkant8mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
35,85 € / Stück* -
FZ822NSchließung,univers,Vierkant7mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
35,85 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
23,93 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
59,15 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
17,79 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,19 € / Stück*
-
UM41UKTraggerüst mit Kunststoff-Montageplatte für Multimedia-Anwendungen,600x250mm
107,88 € / Stück* -
UN31TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
97,82 € / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
118,79 € / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
167,63 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
28,63 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,59 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,64 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,15 € / Stück*
-
FZ279Tiefeneinstellung,univers,Feldverteiler Unterputz, über 12mm bis max. 32mm
13,23 € / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
-
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
36,18 € / Stück* -
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
39,65 € / Stück*
-
FZ277Leitungseinführungsschieber,univers,Feldverteiler Unterputz
13,48 € / Stück*
-
FZ745STürscharnier, univers, rechts, für Schrank IP44 / IP54
13,46 € / Set* -
FZ746STürscharnier, univers, links, für Schrank IP44 / IP54
13,46 € / Set*
-
UN03FNTragschienen, univers, FW, Höhe:450mm, 2 Stück
27,64 € / Stück* -
UN04FNTragschienen, univers, FW, Höhe:600mm, 2 Stück
31,31 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
-
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
10,41 € / Stück* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
18,88 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
16,19 € / Set*
-
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
47,07 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
60,47 € / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
107,31 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
60,83 € / Stück* -
UZ42M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 650mm
145,58 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen4
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen8
-
Anzahl Reihen4
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module96
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe703 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe652 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
Schutzart IPIP30
-
SchließungstypOhne Schloss
-
Glühdrahttest850 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

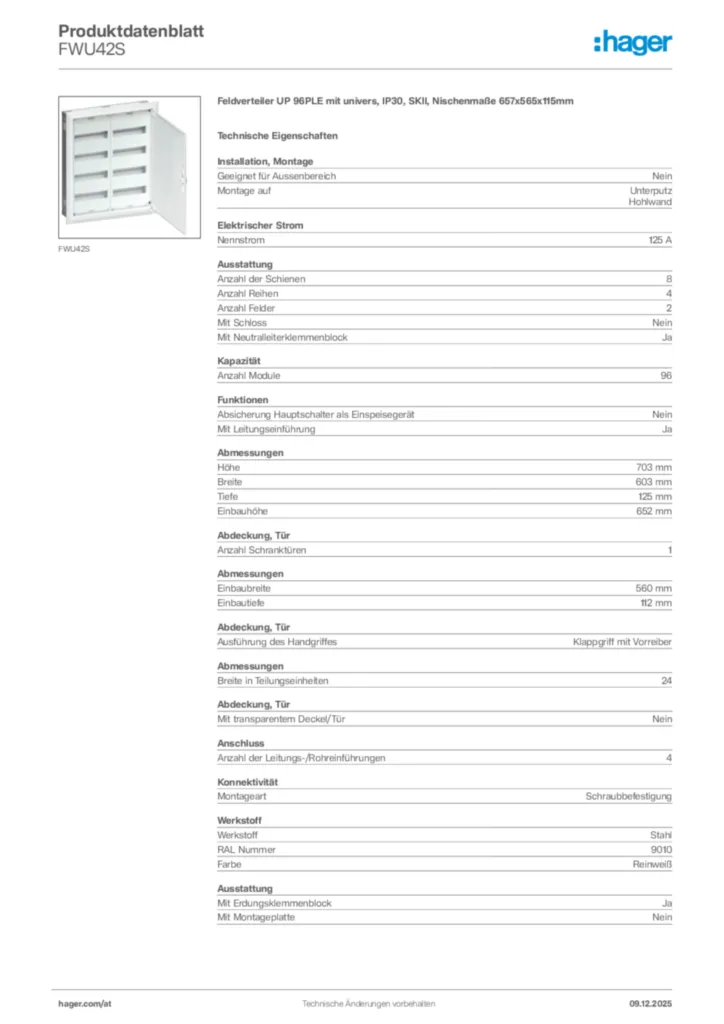

Produktbild
-
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Bestellhilfe de-AT 2024-01-16
PDF1,18 MB -
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -
BIM Revit Objekte
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
BIM Revit Objekte de-DE 2020-01-01
RFA1,33 MB
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB -
Handbuch
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FW312FFeldverteiler UP, FW2, IP30, SK I, 3x12 PLE, Nischenmaße (HxBxT):620x334x110mm380,94 €/ Stück * -
2
FW324FFeldverteiler UP, FW2, IP30, SK I, 3x24 PLE, Nischenmaße (HxBxT):620x550x110mm424,02 €/ Stück * -
3
FW412FFeldverteiler UP, FW2, IP30, SK I, 4x12 PLE, Nischenmaße (HxBxT):770x334x110mm450,45 €/ Stück * -
4
FW424FFeldverteiler UP, FW2, IP30, SK I, 4x24 PLE, Nischenmaße (HxBxT):770x550x110mmPreis493,52 €/ Stück * -
5
FW436FFeldverteiler UP, FW2, IP30, SK I, 4x36 PLE, Nischenmaße (HxBxT):770x766x110mm620,05 €/ Stück *
Ausschreibungstext
Feldverteiler UP 96PLE mit univers, IP30, SKII, Nischenmaße 657x565x115mm
Feldverteiler UP/HW zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank, Blendrahmen und Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- und 1xN-QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 8
Anzahl Reihen: 4
Anzahl Felder: 2
Anzahl Module: 96
Höhe: 703 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU42S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank, Blendrahmen und Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- und 1xN-QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 8
Anzahl Reihen: 4
Anzahl Felder: 2
Anzahl Module: 96
Höhe: 703 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU42S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
