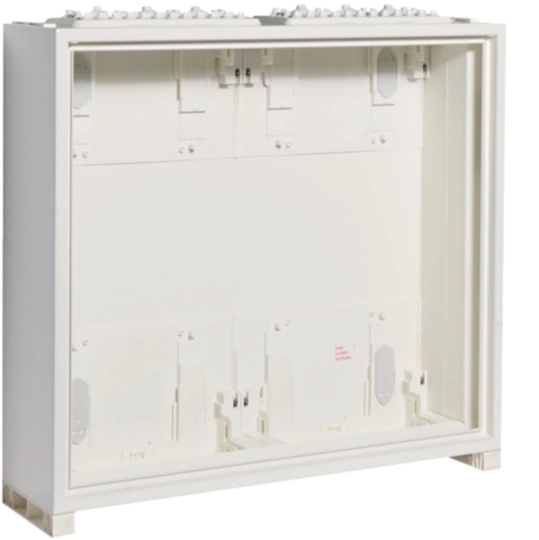

Feldverteiler AP,univers,IP30,SKII,72PLE,2x3 Reihen 500x550x161mm,QS, leer o.Tür FWQ32D1
EAN
3250612738496
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montageschiene 6 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 2 Produkte verfügbar -
Rangierfeld für Gehäuse 4 Produkte verfügbar -
Steckdose für Reiheneinbau 1 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 1 Produkte verfügbar -
Gängiges Zubehör 2 Produkte verfügbar
Optionales Zubehör
-
UN03A
Tragschienen, universN, 450mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
20,72 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
7,07 € / Stück* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
11,23 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
6,74 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
17,47 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
20,36 € / Stück*
-
KN00A
Klemmenträger QC Universaladapter
4,95 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
6,08 € / Stück*
-
FZ12MK
Patch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
64,39 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
64,39 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
34,53 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
34,53 € / Stück*
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
14,76 € / Stück*
-
UM00S1Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
58,15 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
30,55 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
19,19 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,28 € / Stück*
-
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
17,76 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
12,88 € / Stück*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
39,01 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
41,67 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
46,89 € / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
12,53 € / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
9,59 € / Stück* -
UZ04A1Haubenturm doppelt, universZ, niedriges Niveau, mit Schrauben
3,61 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
16,39 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe500 mm
-
Breite550 mm
-
Tiefe160 mm
-
Materialdicke Seitenwand1 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
-
SchutzklasseSchutzklasse II
-
SchließungstypOhne Schloss
Ausstattung
-
Anzahl Felder2
-
Anzahl der Öffnungen für Flanschplatten4
-
Anzahl Reihen6
Installation, Montage
-
Montage aufAufputz
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
OberflächePulverbeschichtet
-
WerkstoffStahl
Abdeckung, Tür
-
Anzahl Schranktüren0
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom125 A
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

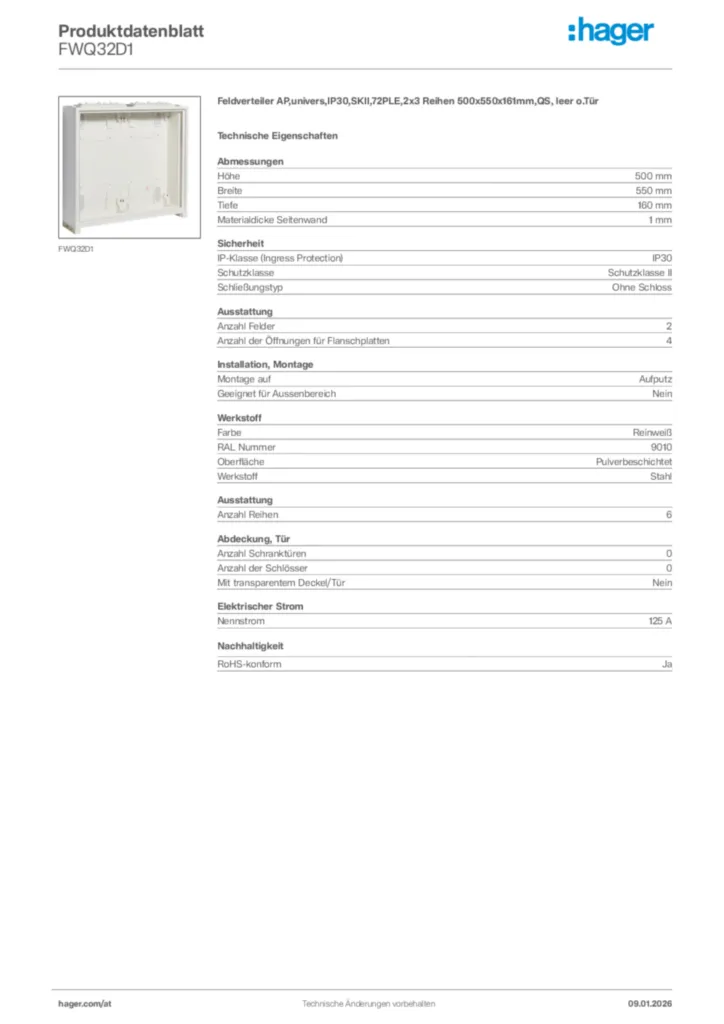

Hager Produktdatenblatt FWQ32D1
Feldverteiler AP,univers,IP30,SKII,72PLE,2x3 Reihen 500x550x161mm,QS, leer o.Tür
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FPxx, FWxx, ZAxx, ZExx, ZSxx - Schränke, Feldverteiler, Zubehör (Stand: 09.2009)
Montageanleitung International 2020-01-01
PDF21,23 kB
Montageanleitung für FPxx, FWxx, ZExx, ZSxx - Schränke, Feldverteiler (Stand: 04.2010)
Montageanleitung International 2020-01-01
PDF2,05 MB
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
Technische Broschüre
Technische Broschüre de-AT 2022-09-29
PDF9,49 MB -
Bestellhilfe
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
22AT0010MC_Bestellhilfe_Feldverteiler_Aufputz Quickset, Projektlieferform_2022_04
Stand: 01.04.2022
PDF515,34 kB -
BIM Revit Objekte
Range : Univers. Enclosure - IP30 - Class II - Depth 160 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,31 MB
Range : Univers. Enclosure - IP30 - Class II - Depth 160 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,41 MB
Range Univers enclosures for AT (Lang. : de) IP30 empty flush mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Range Univers enclosures for AT (Lang. : de) IP30 empty flush mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Range Univers enclosures for AT (Lang. : de) IP30 empty surface mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Range Univers enclosures for AT (Lang. : de) IP30 empty surface mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB -
Handbuch
Handbook de-DE 2023-03-30
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Mehr Downloads
