  • Home
  • Katalog
  • Vertei­ler­sys­teme
  • Ener­gie­ver­tei­ler­system bis 1.600A
  • univers Stand­schränke
  • FR22H1
  • Vertei­ler­sys­teme

Schrank, univers, IP55/II, 1850x550x400mm + 100mm Sockel FR22H1

EAN
3250616003989
Marke
Hager
VPE
1 Stück
Preisgruppe
H10
Preis
 2.183,13 €
/ Stück *
 2.183,13 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Schrank, univers, IP55/II, 1850x550x400mm + 100mm Sockel

FR22H1

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (19)
    • Profil 1 Produkte verfügbar
    • Schar­nier für Vertei­ler­sys­teme 1 Produkte verfügbar
    • Einfüh­rungs­flansch für Gehäuse 3 Produkte verfügbar
    • Kompo­nenten für Verdrah­tung, Kabe­l­ein­füh­rung und Kabel­be­fes­ti­gung 2 Produkte verfügbar
    • Plan­ta­sche 2 Produkte verfügbar
    • Kabel­ver­schrau­bung 5 Produkte verfügbar

    Optionales Zubehör

    • Profil
    • Schar­nier für Vertei­ler­sys­teme
    • Einfüh­rungs­flansch für Gehäuse
    • Kompo­nenten für Verdrah­tung, Kabe­l­ein­füh­rung und Kabel­be­fes­ti­gung
    • Plan­ta­sche
    • Kabel­ver­schrau­bung
    • Monta­ge­zu­behör
    • Monta­geschiene
    • Basis-/­Ba­sisele­ment
    • Schließ­system
    • MES-UP40

      Universalprofil für Tiefe 400mm
       76,54 €  / Paar*
    • FZ797C

      Komplettes Scharnier Set, univers, FR Shrank
       16,60 €  / Stück*
    • FZ404

      Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
       35,02 €  / Stück*
    • FZ402

      Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
       55,34 €  / Stück*
    • FZ415S

      Kabeleinführung, univers, Kunststoff, mit zwei Tüllen für Kabel D=23-55mm, SK II
       173,03 €  / Stück*
    • FZ401

      Verschlußstopfen, univers, Reparaturset
       15,77 €  / Stück*
    • UT21B

      Abfangschiene, univers, für zusätzl. Versteifung von univers Tragschienen 500mm
       27,54 €  / Stück*
    • FZ794

      Plantasche, Klarsicht, DIN A4, selbstklebend
       4,31 €  / Stück*
    • FZ818

      Plantasche, Kunststoff, DIN A4, selbstklebend
       40,00 €  / Stück*
    • VZ016M

      Kabelverschraubung, vector, IP65, M16, Kunststoff
       2,89 €  / Stück*
    • VZ020M

      Kabelverschraubung, vector, IP65, M20, Kunststoff
       4,16 €  / Stück*
    • VZ025M

      Kabelverschraubung, vector, IP65 M25, Kunststoff
       7,59 €  / Stück*
    • VZ032M

      Kabelverschraubung, vector, IP65 M32, Kunststoff
       11,25 €  / Stück*
    • VZ040M

      Kabelverschraubung, vector, IP65 M40, Kunststoff
       18,90 €  / Stück*
    • FZ721B

      Adapter, univers, zum seitlichen Anreihen von 400mm Schränken FR/FS
       70,32 €  / Stück*
    • UN12A

      Tragschienen, universN, 1800mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
       43,48 €  / Stück*
    • FZ652A

      Sockel, univers, 100x550x400mm, für FR + FS Schrank
       153,73 €  / Stück*
    • FZ537

      Schwenkhebel, univers, für FR Schränke, mit Hager Logo
       118,45 €  / Stück*
    • FZ506

      Euro-Profilzylinder 1242E für Schwenkhebel FZ537
       52,24 €  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      1950 mm
    • Breite
      550 mm
    • Tiefe
      400 mm
    • Mate­ri­al­dicke Seiten­wand
      1,50 mm
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP55
    • Schutz­klasse
      Schutz­klasse II
    • Schlie­ßungstyp
      Ohne Schloss
    • Stoß­fes­tig­keit IK
      IK10
    Ausstat­tung
    • Anzahl Felder
      2
    • Anzahl der Öffnungen für Flansch­platten
      4
    • Anzahl Reihen
      12
    Instal­la­tion, Montage
    • Montage auf
      Boden­be­fes­ti­gung
    • Geeignet für Aussen­be­reich
      Nein
    Werk­stoff
    • Farbe
      Licht­grau
    • RAL Nummer
      7035
    • Ober­fläche
      Pulver­be­schichtet
    • Werk­stoff
      Stahl
    • Glanz­grad
      Matt
    Abde­ckung, Tür
    • Anzahl Schrank­türen
      1
    • Anzahl der Schlösser
      1
    • Mit trans­pa­rentem Deckel/Tür
      Nein
    Elek­tri­scher Strom
    • Nenn­strom
      800 A
    Span­nung
    • Nenn­span­nung
      690 - 690 V

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2025-10-31
    PDF
    49,47 MB
    Hager REACH declaration FR22H1
    PDF
    Hager RoHS Report FR22H1
    PDF

    Downloads

    • Produktbild

      Bild FR22H1 | Hager Deutschland

      Produktbild FR22H1

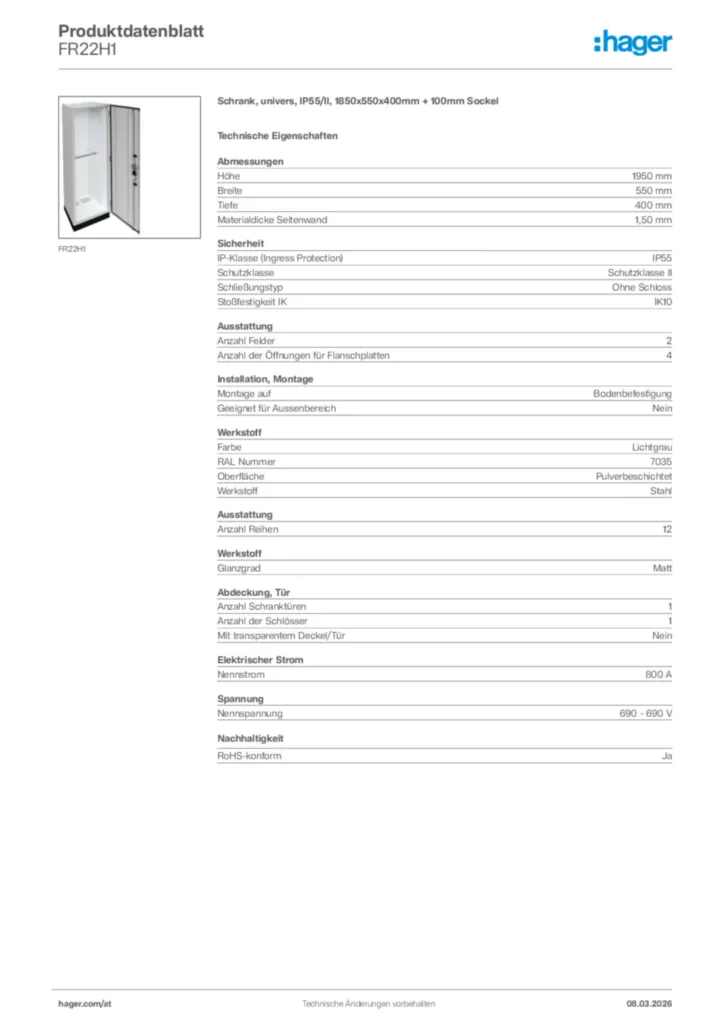

    • Product datasheet

      Bild Hager Produktdatenblatt FR22H1 | Hager Deutschland

      Hager Produktdatenblatt FR22H1

      Schrank, univers, IP55/II, 1850x550x400mm + 100mm Sockel

      PDF

    • Montageanleitung

      Bild Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018) | Hager Deutschland

      Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)

      Montageanleitung International 2018-09-28

      PDF
      8,12 MB

    • Bestellhilfe

      Bild Planungsvorlage Niederspannungsverteiler | Hager Deutschland

      Planungsvorlage Niederspannungsverteiler

      Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)

      PDF
      1,42 MB

    • BIM Revit Objekte

      Bild Range : Univers. Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - German - Hosted family - REVIT Family 2020 - V2022 | Hager Deutschland

      Range : Univers. Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - German - Hosted family - REVIT Family 2020 - V2022

      BIM Revit Objekte de-DE 2020-01-01

      RFA
      1,38 MB
      Bild Range : Univers. Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - German - Non hosted family - REVIT Family 2020 - V2022 | Hager Deutschland

      Range : Univers. Enclosure - IP55 - Class II - Steel enclosure - Depth 400 mm - German - Non hosted family - REVIT Family 2020 - V2022

      BIM Revit Objekte de-DE 2020-01-01

      RFA
      1,38 MB

    • Handbuch

      Bild Handbuch Verteilerschränke FR* IP55 | Hager Deutschland

      Handbuch Verteilerschränke FR* IP55

      Handbuch de-DE 2015-07-13

      PDF
      3,36 MB
      Bild Technisches Handbuch für FR Schränke (EN, 2018-10) | Hager Deutschland

      Technisches Handbuch für FR Schränke (EN, 2018-10)

      Handbuch International 2018-10-31

      PDF
      5,34 MB

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-03-14 | Hager Deutschland

      Konformitätserklärung en-GB 2025-03-14

      PDF
      684,89 kB
      Bild Konformitätserklärung en-GB 2025-03-14 | Hager Deutschland

      Konformitätserklärung en-GB 2025-03-14

      PDF
      717,48 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen

    Weitere Produkte zu diesem System

      5
    • 1
      FP22SN2 - Schrank, univers, IP44/II, 1950x550x205mm, leer
      FP22SN2
      Schrank, univers, IP44/II, 1950x550x205mm, leer
      Preis
       1.269,33 €
      / Stück *
       1.269,33 €
      / Stück *
    • 2
      FR25H1 - Schrank, univers, IP55/II, 1850x1300x400mm + 100mm Sockel
      FR25H1
      Schrank, univers, IP55/II, 1850x1300x400mm + 100mm Sockel
      Preis
       3.104,12 €
      / Stück *
       3.104,12 €
      / Stück *
    • 3
      FR24H1 - Schrank, univers, IP55/II, 1850x1050x400mm + 100mm Sockel
      FR24H1
      Schrank, univers, IP55/II, 1850x1050x400mm + 100mm Sockel
      Preis
       2.782,85 €
      / Stück *
       2.782,85 €
      / Stück *
    • 4
      FR25S1 - Schrank, univers, IP55/II, 1850x1300x275mm + 100mm Sockel
      FR25S1
      Schrank, univers, IP55/II, 1850x1300x275mm + 100mm Sockel
      Preis
       2.712,83 €
      / Stück *
       2.712,83 €
      / Stück *
    • 5
      FR25G1 - Schrank, univers, IP55/I, 1850x1300x400mm + 100mm Sockel
      FR25G1
      Schrank, univers, IP55/I, 1850x1300x400mm + 100mm Sockel
      Preis
       2.588,67 €
      / Stück *
       2.588,67 €
      / Stück *

    Ausschreibungstext

    Schrank, univers, IP55/II, 1850x550x400mm + 100mm Sockel

    Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
    Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.

    Höhe: 1950 mm
    Breite: 550 mm
    Tiefe: 400 mm
    IP-Klasse (Ingress Protection): IP55
    Schutzklasse: Schutzklasse II
    Schließungstyp: Ohne Schloss
    Anzahl Felder: 2
    Montage auf: Bodenbefestigung
    Farbe: Lichtgrau
    RAL Nummer: 7035
    Anzahl Schranktüren: 1
    Anzahl der Schlösser: 1

    Fabrikat : Hager oder gleichwertig
    Artikel : FR22H1
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

    Kopiert!
    *Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
