Der Hager FI/LS-Schalter 1P+N 6kA B-13A 30mA Typ A kombiniert Fehlerstrom- und Überlastschutz in einem Gerät. Er bietet Schutz bei sinusförmigen Wechselfehlströmen und pulsierenden Gleichfehlern bis 30 Milliampere. Mit einer B-Charakteristik löst der Schalter bei Überschreitungen von 3 bis 5-fachem Nennstrom sicher aus. Ideal für Wohn- und Gewerbeinstallationen, unterstützt die Normen nach VDE.

EAN

3250611068136

Hager

VPE

1 Stück

Preisgruppe

H27

Fehlerstrom-, Leitungsschutzschalter FI/LS (RCBO)

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-13A 30mA Typ A QuickConnect ADS913D

Name: ADS913D
Brand: Hager
SKU: ADS913D
Price: 85.01 EUR

Preis

85,01 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 6 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar
Verbindungskabel für Verteilerfelder 4 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar

Passend zu 2 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

B
Polanzahl

2

Nennstrom

13 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

15,2 A
Nennstrom bei -20 °C

15,01 A
Nennstrom bei -15°C

14,82 A
Nennstrom bei -10°C

14,63 A
Nennstrom bei -5°C

14,44 A
Nennstrom bei 0 °C

14,24 A
Nennstrom bei 5°C

14,04 A
Nennstrom bei 10°C

13,84 A
Nennstrom bei 15°C

13,63 A
Nennstrom bei 20 °C

13,43 A
Nennstrom bei 25°C

13,21 A
Nennstrom bei 30°C

13 A
Nennstrom bei 35°C

12,78 A
Nennstrom bei 40 °C

12,56 A
Nennstrom bei 50 °C

12,1 A
Nennstrom bei 55°C

11,87 A
Nennstrom bei 60°C

11,63 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

6 kA

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP2X

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Anschlussart

QuickConnect

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

240 V
Bemessungsbetriebsspannung Ue

240 - 240 V
Überspannungskategorie gemäß IEC 60947-1

3

Gesamtverlustleistung unter Nennstrom

4,8 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

2000

Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Nominales Drehmoment

2,1 - 2,1 Nm
Typ obere Anschlussklemme für modulare Geräte

QuickConnect
Typ untere Anschlussklemme für modulare Geräte

biconnect, quickbusbar

Anzahl Module

2

Höhe

94 mm
Breite

35 mm
Tiefe

68 mm

Geeignet für DIN Schiene

Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (English)

PDF

4,99 MB

REACH declaration ADS913D

PDF

RoHS Report ADS913D

PDF

Downloads

Produktbild

Produktbild ADS913D

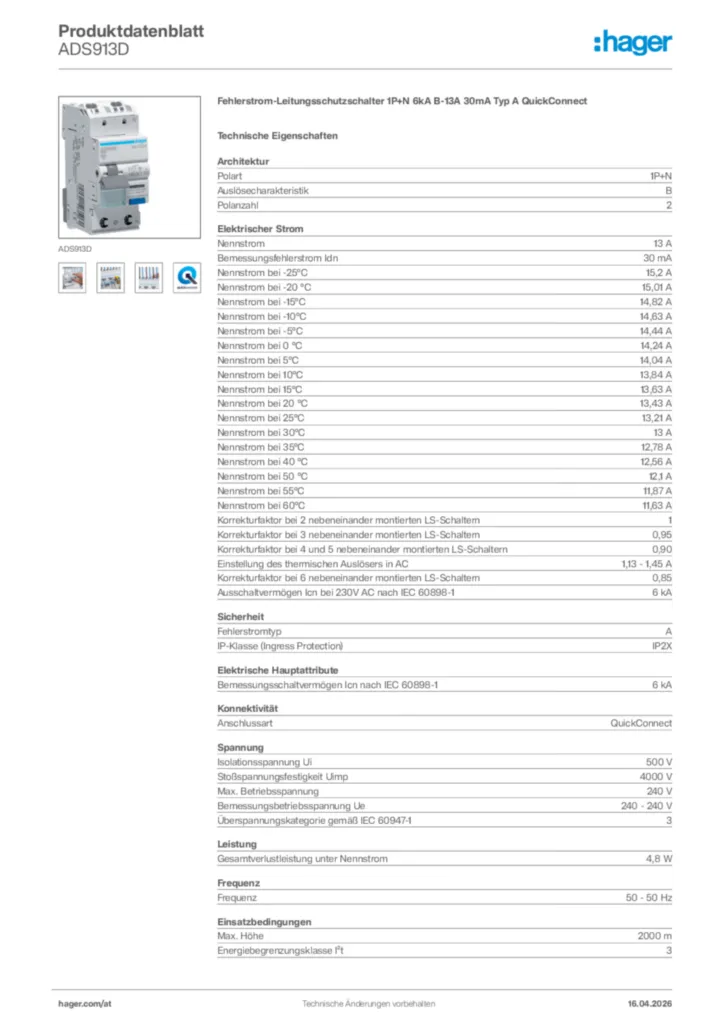

Produktdatenblatt

Hager Produktdatenblatt ADS913D

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-13A 30mA Typ A QuickConnect

PDF
Montageanleitung

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB
Bestellhilfe

Bestellübersicht Schutzgeräte, Phasenschienen, Kleinverteiler

Einfache Auswahl der passenden Artikel mit der klickbaren Bestellübersicht

PDF

9,21 MB
Katalog

AT Partnerkatalog 2025/2026

Gültig ab 01.01.2025

PDF

7,66 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-09-23

PDF

268,16 kB

Mehr Downloads

Ausschreibungstext

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-13A 30mA Typ A QuickConnect

Fehlerstrom-Leitungsschutzschalter QuickConnect nach EN 61009-1 und EN 61009-2-1. Berührungsschutz IP2x nach DIN VDE 0660 Teil 514. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 13 A
Bemessungsfehlerstrom Idn: 30 mA
Fehlerstromtyp: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 4,8 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ADS913D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
