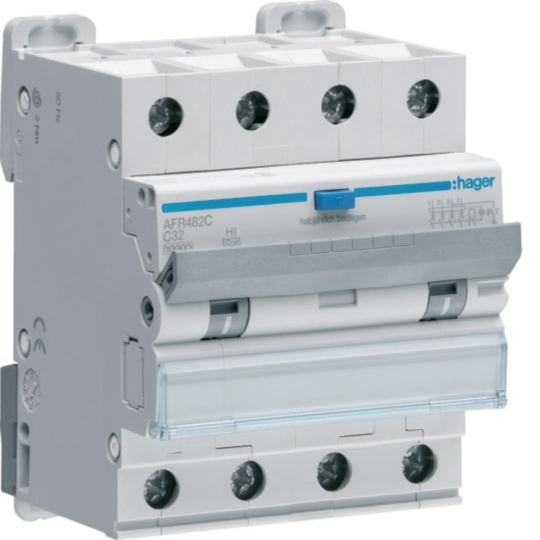

Fehlerstrom-Leitungsschutzschalter 4P 10kA C-32A 100mA A Typ AEX482C
EAN
3250611015499
Marke
Hager
VPE
1 Stück
Preisgruppe
H27
Preis
223,81 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verbindungskabel für Verteilerfelder 5 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Mehr sehen 8 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
K67E
Kabelbrücke NYAF 6 mm², 250mm lang, Stift, Farbe schwarz
2,92 € / Stück* -
K67FKabelbrücke NYAF 6 mm², 100mm lang, Gabel, Farbe schwarz
2,60 € / Stück* -
K67GKabelbrücke NYAF 6 mm², 250mm lang, Gabel, Farbe schwarz
2,92 € / Stück* -
K67LKabelbrücke NYAF 10 mm², 250mm lang, Gabel, Farbe schwarz
7,59 € / Stück* -
K67MKabelbrücke NYAF 10 mm², 250mm lang, Stift, Farbe schwarz
5,82 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
56,91 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
KDN463APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
31,71 € / Stück* -
KDN463BPhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
109,98 € / Stück* -
KDN464APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
32,65 € / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
37,73 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
134,90 € / Stück* -
KDR463BTeilbare Phasenschiene 4P 63A Gabelanschluss 10mm² 57C
101,17 € / Stück*

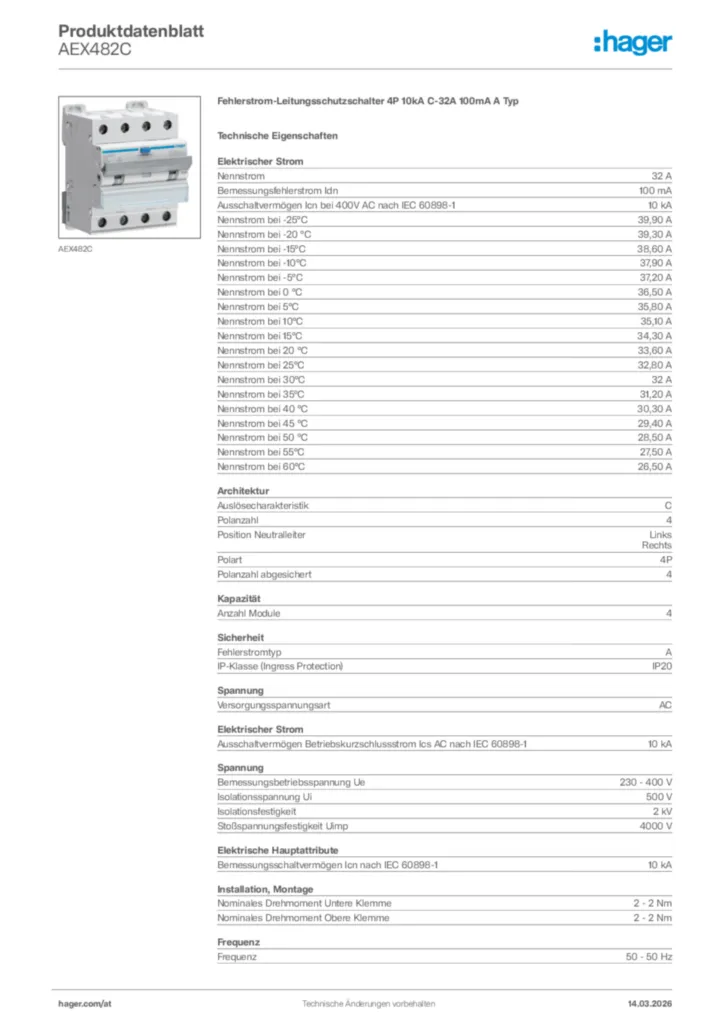

Technische Merkmale
Elektrischer Strom
-
Nennstrom32 A
-
Bemessungsfehlerstrom Idn100 mA
-
Ausschaltvermögen Icn bei 400V AC nach IEC 60898-110 kA
-
Nennstrom bei -25°C39,90 A
-
Nennstrom bei -20 °C39,30 A
-
Nennstrom bei -15°C38,60 A
-
Nennstrom bei -10°C37,90 A
-
Nennstrom bei -5°C37,20 A
-
Nennstrom bei 0 °C36,50 A
-
Nennstrom bei 5°C35,80 A
-
Nennstrom bei 10°C35,10 A
-
Nennstrom bei 15°C34,30 A
-
Nennstrom bei 20 °C33,60 A
-
Nennstrom bei 25°C32,80 A
-
Nennstrom bei 30°C32 A
-
Nennstrom bei 35°C31,20 A
-
Nennstrom bei 40 °C30,30 A
-
Nennstrom bei 45 °C29,40 A
-
Nennstrom bei 50 °C28,50 A
-
Nennstrom bei 55°C27,50 A
-
Nennstrom bei 60°C26,50 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-110 kA
Architektur
-
AuslösecharakteristikC
-
Position NeutralleiterLinks, Rechts
-
Polart4P
-
Polanzahl abgesichert4
Kapazität
-
Anzahl Module4
Sicherheit
-
Typ des FehlerstromschutzesA
-
IP-Klasse (Ingress Protection)IP20
Spannung
-
VersorgungsspannungsartAC
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Isolationsspannung Ui500 V
-
Isolationsfestigkeit2 kV
-
Stoßspannungsfestigkeit4000 V
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
360° MontagemöglichkeitJa
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Frequenz
-
Frequenz50 - 50 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Betriebstemperatur-25 - 40 °C
Abmessungen
-
Höhe84 mm
-
Breite71 mm
-
Tiefe70 mm
Konnektivität
-
AnschlussartSchraubanschluss
Leistung
-
Gesamtverlustleistung unter Nennstrom14,60 W
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11
PDF1,72 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-23
PDF378,93 kB
Declaration
Konformitätserklärung International 2022-03-03
PDF790,55 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnectPreis78,01 €/ Stück * -
2
ADS966DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-16A 30mA Typ A QuickConnectPreis78,01 €/ Stück * -
3
ACS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 10mA Typ A QuickConnectPreis95,92 €/ Stück * -
4
ACS966DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-16A 10mA Typ A QuickConnectPreis95,92 €/ Stück * -
5
ADS906DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-6A 30mA Typ A QuickConnectPreis80,57 €/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 4P 10kA C-32A 100mA A Typ
Fehlerstrom-Leitungsschutzschalter nach EN 61009-1 mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät
Nennstrom: 32 A
Bemessungsfehlerstrom Idn: 100 mA
Auslösecharakteristik: C
Gesamtverlustleistung unter Nennstrom: 14,60 W
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : AEX482C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fehlerstrom-Leitungsschutzschalter nach EN 61009-1 mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät
Nennstrom: 32 A
Bemessungsfehlerstrom Idn: 100 mA
Auslösecharakteristik: C
Gesamtverlustleistung unter Nennstrom: 14,60 W
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : AEX482C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
