Fehlerstrom-Leitungsschutzschalter 4P 10kA C-20A 100mA A Typ AEX470C
Der FI/LS-Schalter, 4-polig, 10 Kiloampere, C-20 Ampere, 100 Milliampere, Typ A, kombiniert Fehlerstrom- und Überlastschutz in einem Gerät. Er bietet Schutz gegen Personen- und Brandschäden durch Fehlerströme und überlastete Leitungen. Ideal für Büro- und Gewerbeinstallationen, kompakt und effizient.
EAN
3250611015475
Marke
Hager
VPE
1 Stück
Preisgruppe
H27
Preis
198,25 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 6 Produkte verfügbar -
Verbindungskabel für Verteilerfelder 4 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar
Optionales Zubehör
-
KDN463B
Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
109,98 € / Stück* -
KDN463APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
31,71 € / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
37,73 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
134,90 € / Stück* -
KDN464APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
32,65 € / Stück* -
KDR463BTeilbare Phasenschiene 4P 63A Gabelanschluss 10mm² 57C
101,17 € / Stück*
-
K67E
Kabelbrücke NYAF 6 mm², 250mm lang, Stift, Farbe schwarz
2,92 € / Stück* -
K67GKabelbrücke NYAF 6 mm², 250mm lang, Gabel, Farbe schwarz
2,92 € / Stück* -
K67LKabelbrücke NYAF 10 mm², 250mm lang, Gabel, Farbe schwarz
7,59 € / Stück* -
K67MKabelbrücke NYAF 10 mm², 250mm lang, Stift, Farbe schwarz
5,82 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
LZ060Distanzstück für Wärmeentlastung
1,61 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom20 A
-
Bemessungsfehlerstrom Idn100 mA
-
Ausschaltvermögen Icn bei 400V AC nach IEC 60898-110 kA
-
Nennstrom bei -25°C23,80 A
-
Nennstrom bei -20 °C23,50 A
-
Nennstrom bei -15°C23,20 A
-
Nennstrom bei -10°C22,90 A
-
Nennstrom bei -5°C22,50 A
-
Nennstrom bei 0 °C22,20 A
-
Nennstrom bei 5°C21,80 A
-
Nennstrom bei 10°C21,50 A
-
Nennstrom bei 15°C21,10 A
-
Nennstrom bei 20 °C20,80 A
-
Nennstrom bei 25°C20,40 A
-
Nennstrom bei 30°C20 A
-
Nennstrom bei 35°C19,60 A
-
Nennstrom bei 40 °C19,10 A
-
Nennstrom bei 45 °C18,60 A
-
Nennstrom bei 50 °C18,20 A
-
Nennstrom bei 55°C17,70 A
-
Nennstrom bei 60°C17,20 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-110 kA
Architektur
-
AuslösecharakteristikC
-
Position NeutralleiterLinks, Rechts
-
Polart4P
-
Polanzahl abgesichert4
Kapazität
-
Anzahl Module4
Sicherheit
-
Typ des FehlerstromschutzesA
-
IP-Klasse (Ingress Protection)IP20
Spannung
-
VersorgungsspannungsartAC
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Isolationsspannung Ui500 V
-
Isolationsfestigkeit2 kV
-
Stoßspannungsfestigkeit Uimp4000 V
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
360° MontagemöglichkeitJa
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Frequenz
-
Frequenz50 - 50 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Betriebstemperatur-25 - 40 °C
Abmessungen
-
Höhe84 mm
-
Breite71 mm
-
Tiefe70 mm
Konnektivität
-
AnschlussartSchraubanschluss
Leistung
-
Gesamtverlustleistung unter Nennstrom11,70 W
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

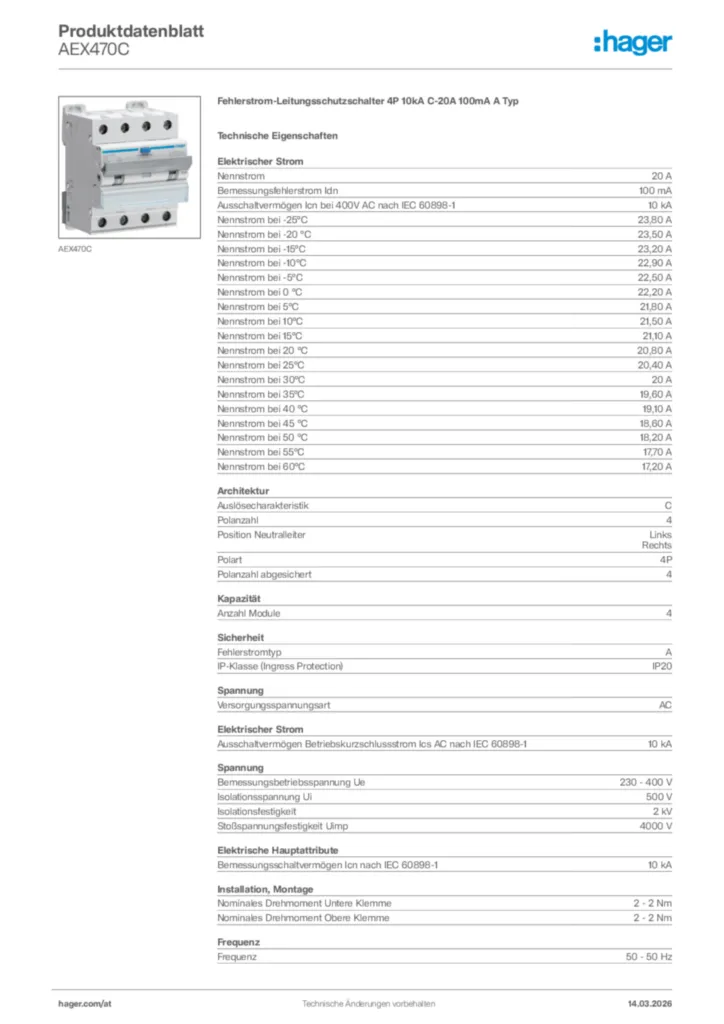

Hager Produktdatenblatt AEX470C
Fehlerstrom-Leitungsschutzschalter 4P 10kA C-20A 100mA A Typ
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11
PDF1,72 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-23
PDF378,93 kB
Declaration
Konformitätserklärung International 2022-03-03
PDF790,55 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADA506DFehlerstrom-Leitungsschutzschalter 1P+N 10kA B-6A 30mA Typ APreis80,57 €/ Stück * -
2
ADA556DFehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ APreis80,57 €/ Stück * -
3
ADS906DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-6A 30mA Typ A QuickConnectPreis80,57 €/ Stück * -
4
ADS956DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-6A 30mA Typ A QuickConnectPreis80,57 €/ Stück * -
5
ADX406DFehlerstrom-Leitungsschutzschalter 4P 10kA B-6A 30mA Typ APreis181,65 €/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 4P 10kA C-20A 100mA A Typ
Fehlerstrom-Leitungsschutzschalter nach EN 61009-1 mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 100 mA
Auslösecharakteristik: C
Gesamtverlustleistung unter Nennstrom: 11,70 W
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : AEX470C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fehlerstrom-Leitungsschutzschalter nach EN 61009-1 mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 100 mA
Auslösecharakteristik: C
Gesamtverlustleistung unter Nennstrom: 11,70 W
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : AEX470C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
