Щит розподільчий на 48(56) модулів, з/у з прозорими дверцятами, IP65, VECTOR VE412DN
EAN
3250616457706
Упаковка
1 Штука
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Вставна клема 20 доступні продукти -
Ущільнювальна пластина для корпусу 1 доступні продукти -
Аксесуари/запасні частини для клем 2 доступні продукти -
Покривна смужка 1 доступні продукти -
Перехресний з'єднувач для клемної колодки 1 доступні продукти -
Втулка для введення кабелю 1 доступні продукти
Завершіть вашу систему
-
KN10EQiuckConnect PE-клема 2x16мм2+8x4мм2 ширина 45мм
-
KN06PQiuckConnect фазна клема 1x16мм2+5x4мм2 ширина 30мм
-
KN10PQiuckConnect фазна клема 2x16мм2+8x4мм2 ширина 45мм
-
KN14PQiuckConnect фазна клема 3x16мм2+11x4мм2 ширина 60мм
-
KN18PQiuckConnect фазна клема 4x16мм2+14x4мм2 ширина 75мм
-
KN22PQiuckConnect фазна клема 5x16мм2+17x4мм2 ширина 90мм
-
KN26PQiuckConnect фазна клема 6x16мм2+20x4мм2 ширина 105мм
-
KN99PВставна перемичка для з'єднання блоків фазних клем, комплект - 10шт.
-
KN06EQiuckConnect PE-клема 1x16мм2+5x4мм2 ширина 30мм
-
KN06NQiuckConnect N-клема 1x16мм2+5x4мм2 ширина 30мм
-
KN99E
Вставна перемичка для з'єднання блоків PE-клем, комплект - 10шт.
-
KN10NQiuckConnect N-клема 2x16мм2+8x4мм2 ширина 45мм
-
KN14EQiuckConnect PE-клема 3x16мм2+11x4мм2 ширина 60мм
-
KN14NQiuckConnect N-клема 3x16мм2+11x4мм2 ширина 60мм
-
KN18EQiuckConnect PE-клема 4x16мм2+14x4мм2 ширина 75мм
-
KN18NQiuckConnect N-клема 4x16мм2+14x4мм2 ширина 75мм
-
KN22EQiuckConnect PE-клема 5x16мм2+17x4мм2 ширина 90мм
-
KN22NQiuckConnect N-клема 5x16мм2+17x4мм2 ширина 90мм
-
KN26EQiuckConnect PE-клема 6x16мм2+20x4мм2 ширина 105мм
-
KN26NQiuckConnect N-клема 6x16мм2+20x4мм2 ширина 105мм
Технічні характеристики
Під’єднання
-
Кількість вхідних кабелів12
Напруга
-
Номінальна напруга400 - 400 V
-
Номінальна робоча напруга постійного струму1,000 - 1,000 V
Електричний струм
-
Номінальний струм63 A
Обладнання
-
Кількість рейок4
-
Кількість рядів щита4
-
Кількість секцій по ширині1
Ємність
-
Кільксть модулів48
Розміри
-
Висота677 mm
-
Ширина310 mm
-
Глибина151 mm
-
Кількість модулів за шириною12
Кришка, дверцята
-
Кількість дверей шафи1
-
Кількість замків0
Матеріали
-
Код RAL7035
Безпека
-
Клас захисту від проникнення (IP)IP65
-
Випробування розжареним дротом750 °C
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

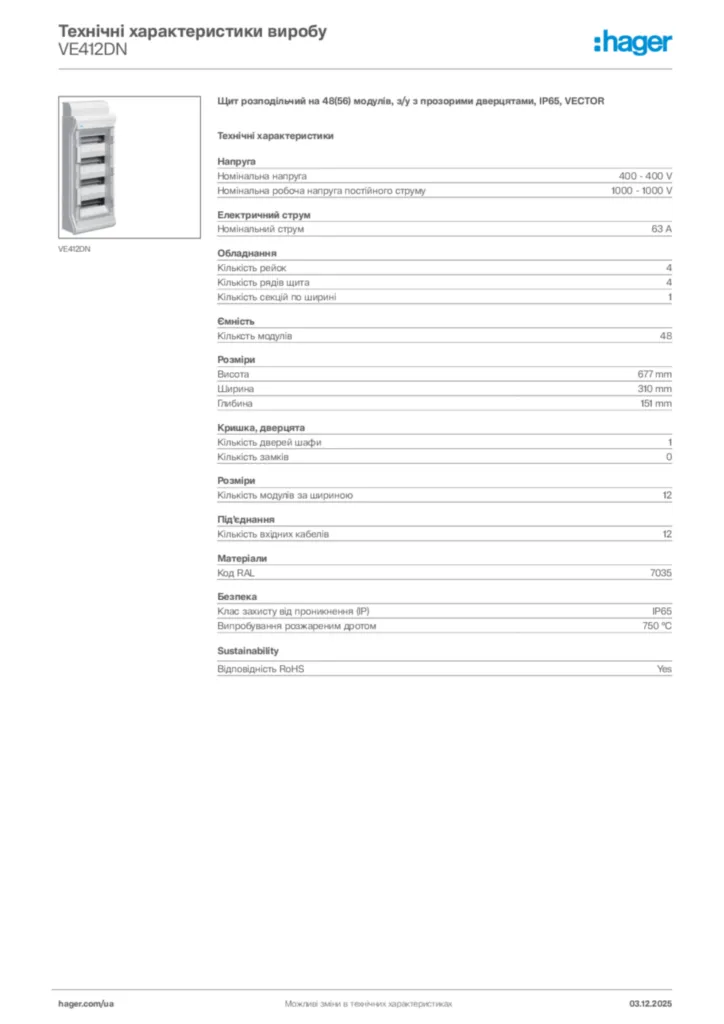

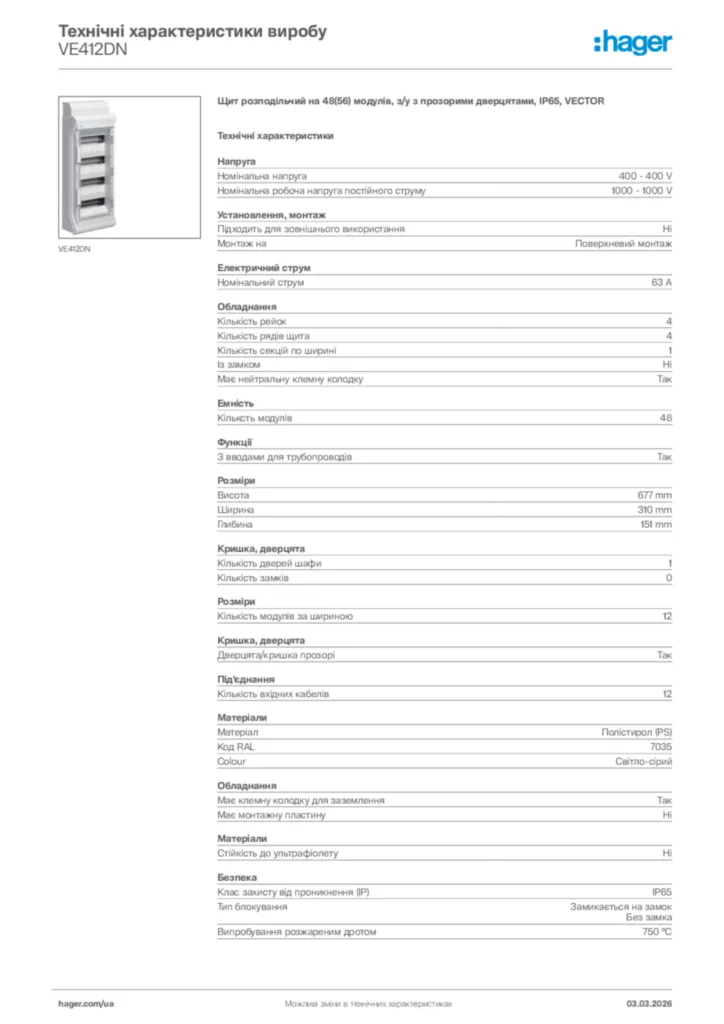

Product datasheet
Hager Технічні характеристики виробу VE412DN
Щит розподільчий на 48(56) модулів, з/у з прозорими дверцятами, IP65, VECTOR
PDF -
Installation manual
Installation manual International 2020-01-01
PDF1,93 MB
Installation manual International 2022-02-07
PDF4,24 MB
Montageanleitung Klemmenträger
Installation manual International 2009-11-26
PDF608,90 kB -
Декларація про відповідність
Declaration
Declaration of conformity International 2022-11-14
PDF257,02 kB
Declaration
Declaration of conformity International 2022-12-19
PDF258,36 kB
