Щит розподільчий на 54(60) модулів, з/у з прозорими дверцятами, IP65, VECTOR VE318DN
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Вставна клема 20 доступні продукти -
Ущільнювальна пластина для корпусу 1 доступні продукти -
Аксесуари/запасні частини для клем 1 доступні продукти -
Перехресний з'єднувач для клемної колодки 1 доступні продукти -
Втулка для введення кабелю 1 доступні продукти
Завершіть вашу систему
-
KN10EQiuckConnect PE-клема 2x16мм2+8x4мм2 ширина 45мм
-
KN06PQiuckConnect фазна клема 1x16мм2+5x4мм2 ширина 30мм
-
KN10PQiuckConnect фазна клема 2x16мм2+8x4мм2 ширина 45мм
-
KN14PQiuckConnect фазна клема 3x16мм2+11x4мм2 ширина 60мм
-
KN18PQiuckConnect фазна клема 4x16мм2+14x4мм2 ширина 75мм
-
KN22PQiuckConnect фазна клема 5x16мм2+17x4мм2 ширина 90мм
-
KN26PQiuckConnect фазна клема 6x16мм2+20x4мм2 ширина 105мм
-
KN99PВставна перемичка для з'єднання блоків фазних клем, комплект - 10шт.
-
KN06EQiuckConnect PE-клема 1x16мм2+5x4мм2 ширина 30мм
-
KN06NQiuckConnect N-клема 1x16мм2+5x4мм2 ширина 30мм
-
KN99E
Вставна перемичка для з'єднання блоків PE-клем, комплект - 10шт.
-
KN10NQiuckConnect N-клема 2x16мм2+8x4мм2 ширина 45мм
-
KN14EQiuckConnect PE-клема 3x16мм2+11x4мм2 ширина 60мм
-
KN14NQiuckConnect N-клема 3x16мм2+11x4мм2 ширина 60мм
-
KN18EQiuckConnect PE-клема 4x16мм2+14x4мм2 ширина 75мм
-
KN18NQiuckConnect N-клема 4x16мм2+14x4мм2 ширина 75мм
-
KN22EQiuckConnect PE-клема 5x16мм2+17x4мм2 ширина 90мм
-
KN22NQiuckConnect N-клема 5x16мм2+17x4мм2 ширина 90мм
-
KN26EQiuckConnect PE-клема 6x16мм2+20x4мм2 ширина 105мм
-
KN26NQiuckConnect N-клема 6x16мм2+20x4мм2 ширина 105мм
Технічні характеристики
Під’єднання
-
Кількість вхідних кабелів15
Напруга
-
Номінальна напруга400 - 400 V
-
Номінальна робоча напруга постійного струму1,000 - 1,000 V
Установлення, монтаж
-
Підходить для зовнішнього використанняНі
-
Монтаж наПоверхневий монтаж
Електричний струм
-
Номінальний струм63 A
Обладнання
-
Кількість рейок3
-
Кількість рядів щита3
-
Кількість секцій по ширині1
-
Із замкомНі
-
Має нейтральну клемну колодкуТак
-
Має клемну колодку для заземленняТак
-
Має монтажну пластинуНі
Емність
-
Кільксть модулів54
Функції
-
З вводами для трубопроводівТак
Розміри
-
Висота602 mm
-
Ширина418 mm
-
Глибина151 mm
-
Кількість модулів за шириною18
Кришка, дверцята
-
Кількість дверей шафи1
-
Кількість замків0
-
Дверцята/кришка прозоріТак
Матеріали
-
МатеріалПолістирол (PS)
-
Код RAL7035
-
ColourСвітло-сірий
-
Стійкість до ультрафіолетуНі
Безпека
-
Ударостійкість IKIK07
-
Клас захисту від проникнення (IP)IP65
-
Тип блокуванняЗамикається на замок, Без замка
-
Випробування розжареним дротом750 °C
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-
Product datasheet

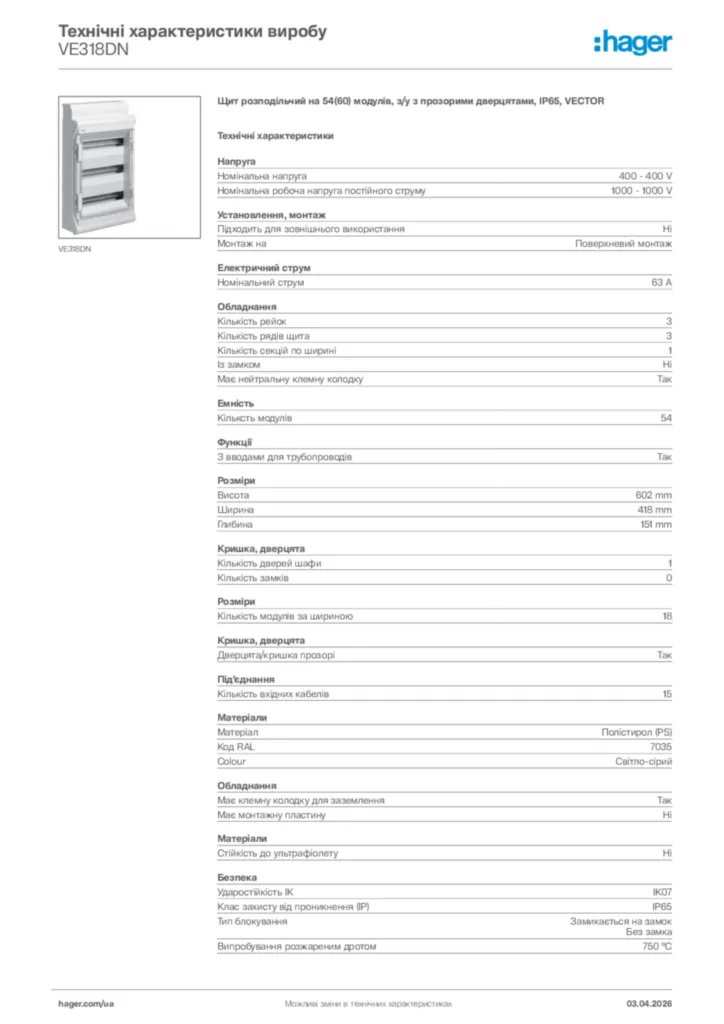

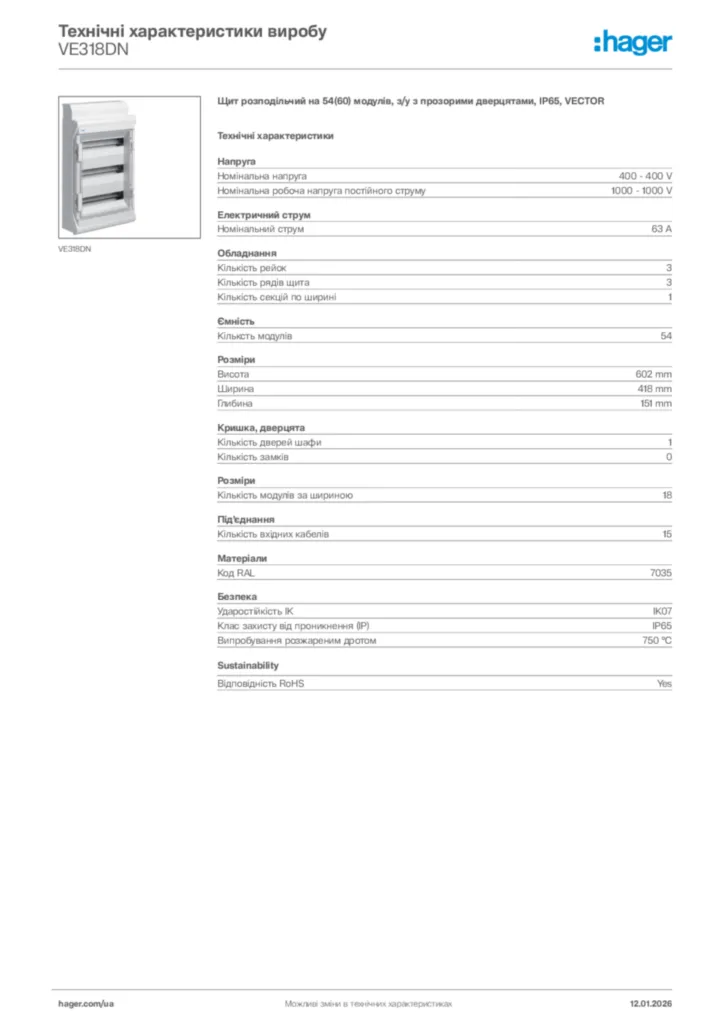

Hager Технічні характеристики виробу VE318DN
