    EAN
    3250613347772
    Упаковка
    1 Штука

    Автоматичний вимикач x250, In=250А, 3п, 40kA, Трег./Мрег. HNB250H

    Завершіть вашу систему

    Додаткові аксесуари

  • Дивитися більше (32)
    • Функції підключення 4 доступні продукти
    • Котушка під напругою 7 доступні продукти
    • Кришка клеми 4 доступні продукти
    • Моторний привід 2 доступні продукти
    • Блок додаткових контактів 4 доступні продукти
    • Розчіплювач шунтовий 5 доступні продукти

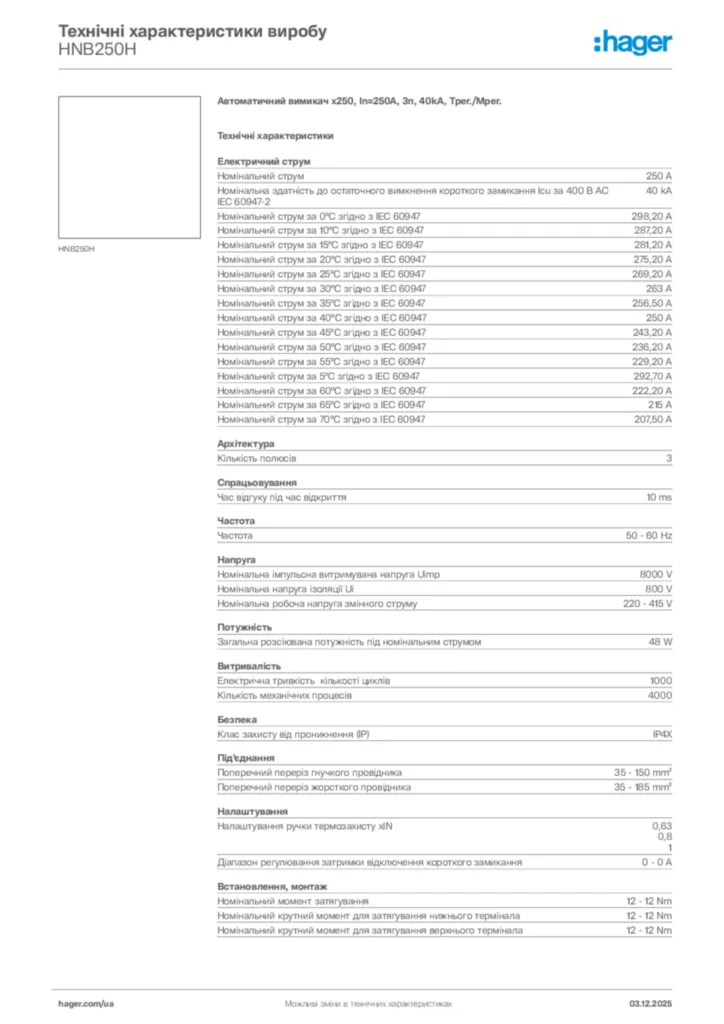

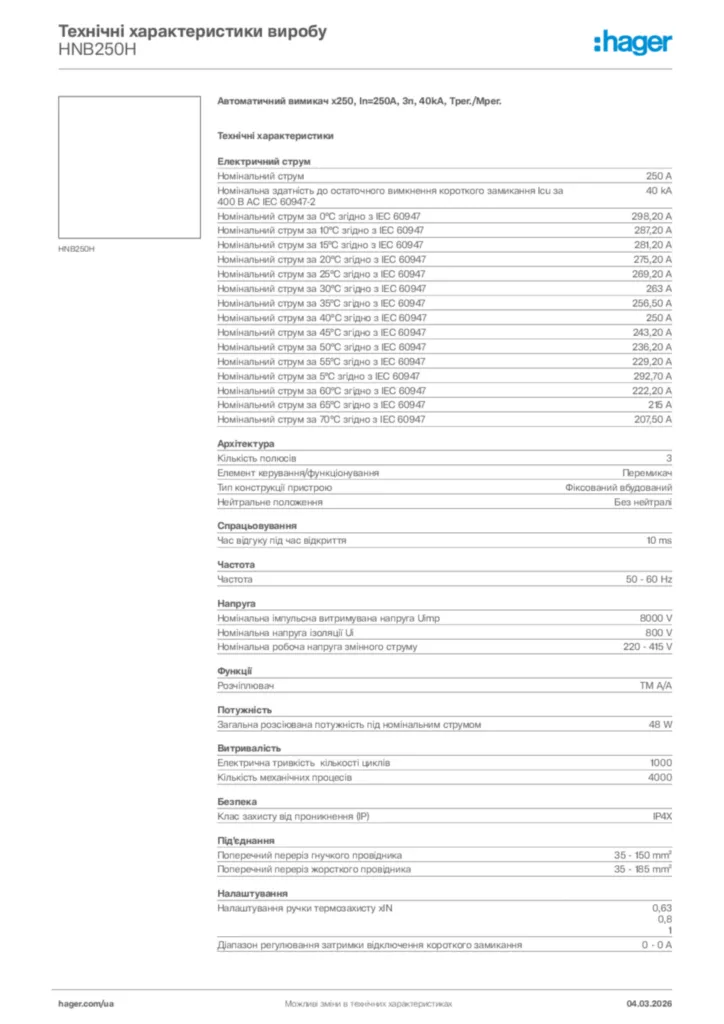

    Технічні характеристики

    Електричний струм
    • Номінальний струм
      250 A
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2
      40 kA
    • Номінальний струм за 0°C згідно з IEC 60947
      298,20 A
    • Номінальний струм за 10°C згідно з IEC 60947
      287,20 A
    • Номінальний струм за 15°C згідно з IEC 60947
      281,20 A
    • Номінальний струм за 20°C згідно з IEC 60947
      275,20 A
    • Номінальний струм за 25°C згідно з IEC 60947
      269,20 A
    • Номінальний струм за 30°C згідно з IEC 60947
      263 A
    • Номінальний струм за 35°C згідно з IEC 60947
      256,50 A
    • Номінальний струм за 40°C згідно з IEC 60947
      250 A
    • Номінальний струм за 45°C згідно з IEC 60947
      243,20 A
    • Номінальний струм за 50°C згідно з IEC 60947
      236,20 A
    • Номінальний струм за 55°C згідно з IEC 60947
      229,20 A
    • Номінальний струм за 5°C згідно з IEC 60947
      292,70 A
    • Номінальний струм за 60°C згідно з IEC 60947
      222,20 A
    • Номінальний струм за 65°C згідно з IEC 60947
      215 A
    • Номінальний струм за 70°C згідно з IEC 60947
      207,50 A
    Архітектура
    • Кількість полюсів
      3
    • Елемент керування/функціонування
      Перемикач
    • Тип конструкції пристрою
      Фіксований вбудований
    • Нейтральне положення
      Без нейтралі
    Спрацьовування
    • Час відгуку під час відкриття
      10 ms
    Частота
    • Частота
      50 - 60 Hz
    Напруга
    • Номінальна імпульсна витримувана напруга Uimp
      8,000 V
    • Номінальна напруга ізоляції Ui
      800 V
    • Номінальна робоча напруга змінного струму
      220 - 415 V
    Функції
    • Розчіплювач
      TM A/A
    Потужність
    • Загальна розсіювана потужність під номінальним струмом
      48 W
    Витривалість
    • Електрична тривкість кількості циклів
      1,000
    • Кількість механічних процесів
      4,000
    Безпека
    • Клас захисту від проникнення (IP)
      IP4X
    Під’єднання
    • Поперечний переріз гнучкого провідника
      35 - 150 mm²
    • Поперечний переріз жорсткого провідника
      35 - 185 mm²
    Налаштування
    • Налаштування ручки термозахисту xIN
      0,63, 0,8, 1
    • Діапазон регулювання затримки відключення короткого замикання
      0 - 0 A
    Кабель
    • Матеріал кабелю
      Мідь
    Сумісніть
    • Підходить для рейки DIN
      Ні
    • Підходить для розподільчого щита
      Так
    Установлення, монтаж
    • Положення для монтажу/підключення
      Перед
    • Номінальний момент затягування
      12 - 12 Nm
    • Номінальний крутний момент для затягування нижнього термінала
      12 - 12 Nm
    • Номінальний крутний момент для затягування верхнього термінала
      12 - 12 Nm
    Основні електричні характеристики
    • Час спрацьовування магнітного захисту
      0 - 0 ms

    Екологічна цінність

    Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

    Відповідність RoHS Так
    REACh-SVHC free Так
