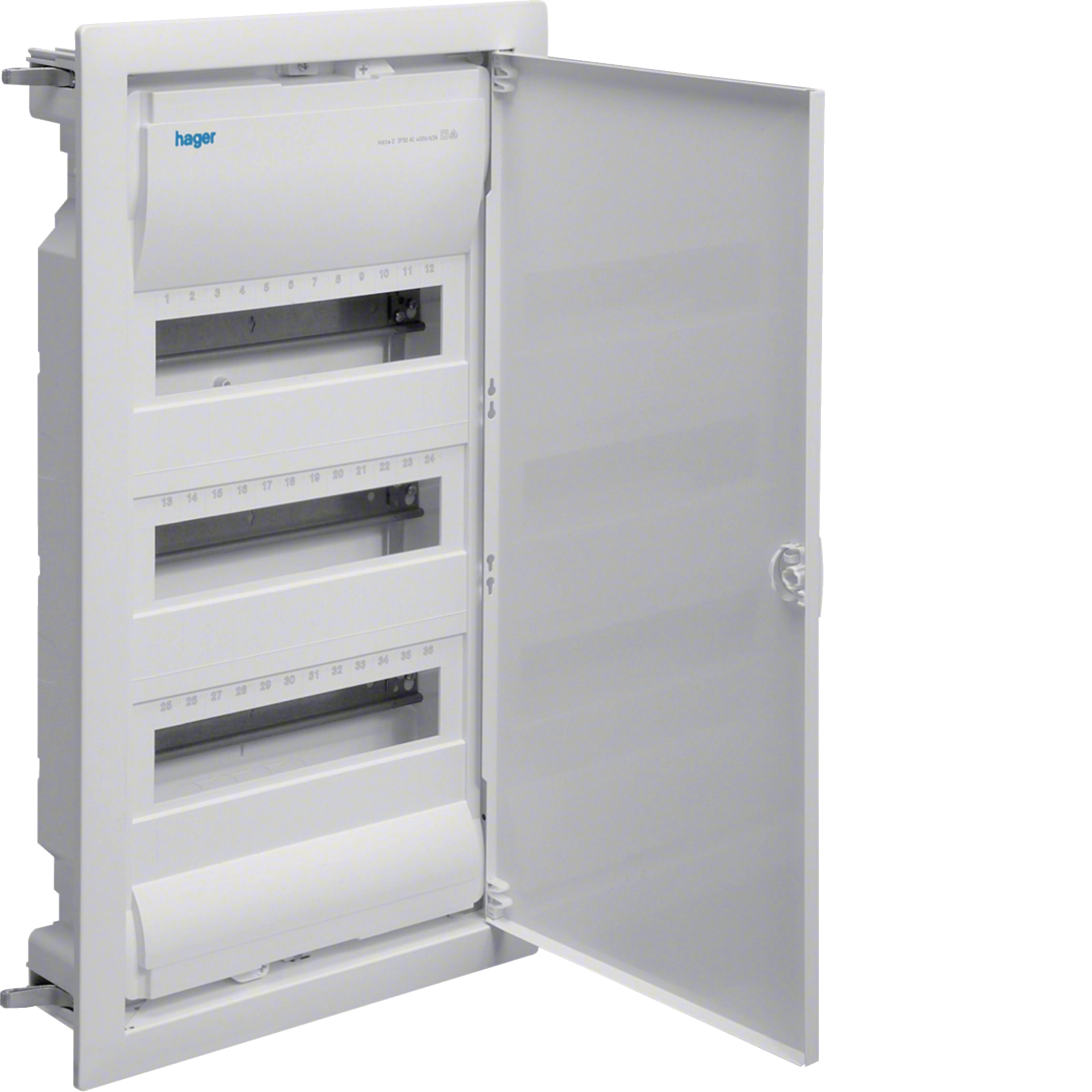

Kapsling volta infälld i plast, dörr/ram i plåt 3 rad 36 moduler IP30 631x348x95 VH36NN
Kapsling volta VH36NN (E-nr: 2281662) för infällnad i hålvägg. Voltakapslingen från Hager är den perfekta lösningen vid nybyggnation och renovering av hus då man ofta önskar kompakta lösningar för kraft och media, då är Volta rätt val. Volta kapslingen finns i många versioner och erbjuder olika lösningar för infälld installation.
EAN
3250616614826
E-nr.
2281562
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Normkapsling 4 tillgängliga produkter -
Dörr 2 tillgängliga produkter -
Uttag för central 2 tillgängliga produkter -
Utbyggnadspaket 4 tillgängliga produkter -
Låssystem 1 tillgängliga produkter -
Se mer 19 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Spänning
-
Märkspänning400 - 400 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringHålvägg
Elektrisk ström
-
Märkström63 A
Utrustning
-
Antal skenor3
-
Antal rader3
-
Antal sektioner i bredd1
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler36
-
Antal halva moduls anslutningar per skena72
Funktioner
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd630,50 mm
-
Bredd348 mm
-
Djup94,50 mm
-
Infällnadshöjd596 mm
-
Infällnadsbredd314 mm
-
Inbyggnadsdjup90 mm
-
Antal breddenheter12
Skydd, dörr
-
Antal dörrar1
-
Antal lås0
-
Dörr/lock transparentNej
Anslutning
-
Typ av monteringSkruvmontering
Material
-
MaterialPlast
-
RAL-kod9010
-
FärgVit
-
Resistent mot ultraviolett ljusJa
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP30
-
LåstypSnäpplås, Utan lås
-
Glödtråds test850 °C
