Kapsling volta infälld i plast, dörr/ram i plåt 2 rad 24 moduler IP30 506x348x95 VH24NN
Kapsling volta VH24NN (E-nr: 2281661) för infällnad i hålvägg. Voltakapslingen från Hager är den perfekta lösningen vid nybyggnation och renovering av hus då man ofta önskar kompakta lösningar för kraft och media, då är Volta rätt val. Volta kapslingen finns i många versioner och erbjuder olika lösningar för infälld installation.
EAN
3250616614765
E-nr.
2281561
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Normkapsling 4 tillgängliga produkter -
Dörr 5 tillgängliga produkter -
Uttag för central 2 tillgängliga produkter -
Utbyggnadspaket 4 tillgängliga produkter -
Låssystem 1 tillgängliga produkter -
Se mer 30 andra tillgängliga produkter
Komplettera ditt system
-
GZ06BGruppförteckning A5, passar GZ06AS
-
JD97AGruppnummerkarta 1 - 60, självklistrande
-
JD98AGruppnummerkarta 60 - 120, självklistrande
-
VZ502NIngjutningsstöd för VU24NN
-
VZ530NFläns för infallda Volta för hålvägg, reservdel
-
VZ535Hållare för ritningsschema i volta
-
VZ537Putsskydd av plast till volta 2 radig
-
VZ801N -
VZ803N -
VZ809N -
VZ811N
Tekniska egenskaper
Spänning
-
Märkspänning400 - 400 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringHålvägg
Elektrisk ström
-
Märkström63 A
Utrustning
-
Antal skenor2
-
Antal rader2
-
Antal sektioner i bredd1
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler24
-
Antal halva moduls anslutningar per skena48
Funktioner
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd505,50 mm
-
Bredd348 mm
-
Djup94,50 mm
-
Infällnadshöjd471 mm
-
Infällnadsbredd314 mm
-
Inbyggnadsdjup90 mm
-
Antal breddenheter12
Skydd, dörr
-
Antal dörrar1
-
Antal lås0
-
Dörr/lock transparentNej
Anslutning
-
Typ av monteringSkruvmontering
Material
-
MaterialPlast
-
RAL-kod9010
-
FärgVit
-
Resistent mot ultraviolett ljusJa
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP30
-
LåstypSnäpplås, Utan lås
-
Glödtråds test850 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

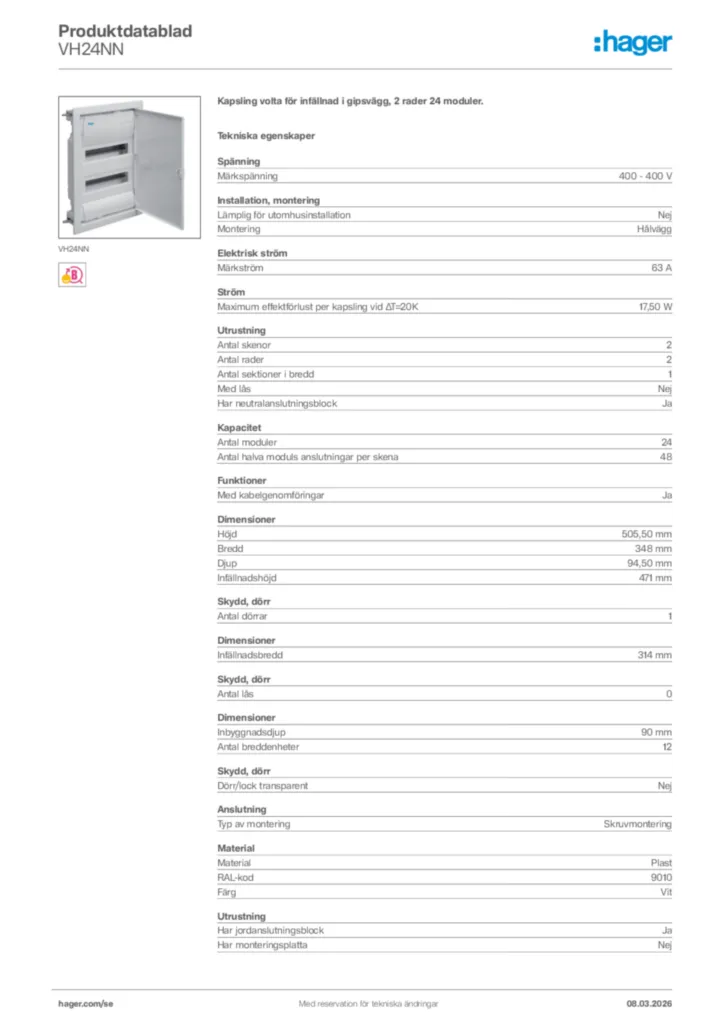

Produktbild VH24NN
-
Installationshandbok
Installationshandbok International 2021-08-04
PDF4,62 MB -
Tekniska broschyrer
Enkla val
Våra mest efterfrågade produkter
PDF10,28 MB -
Teknisk bilaga (enskild produkt)
Tekniska sidor volta
PDF68,45 kB -
BIM Revit-objekt
BIM Revit-objekt en-GB 2020-01-01
RFA1,25 MB
BIM Revit-objekt en-GB 2020-01-01
RFA1,27 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) International 2023-08-07
PDF366,52 kB
EU-försäkran (DoC) International 2023-08-16
PDF359,72 kB
