Minibrytare skruvanslutning 1-polig 25A C-karakteristik 10kA NCN225

Name: NCN225
Brand: Hager
SKU: NCN2253

Minibrytare (fd dvärgbrytare) 1-polig med skruvanslutning NCN225 (E-nr:2106865) 25A, C-karakteristik med en brytförmåga på 10kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B-, C- och D-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

EAN

3250614614798

E-nr.

2106865

Förp

6 St

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

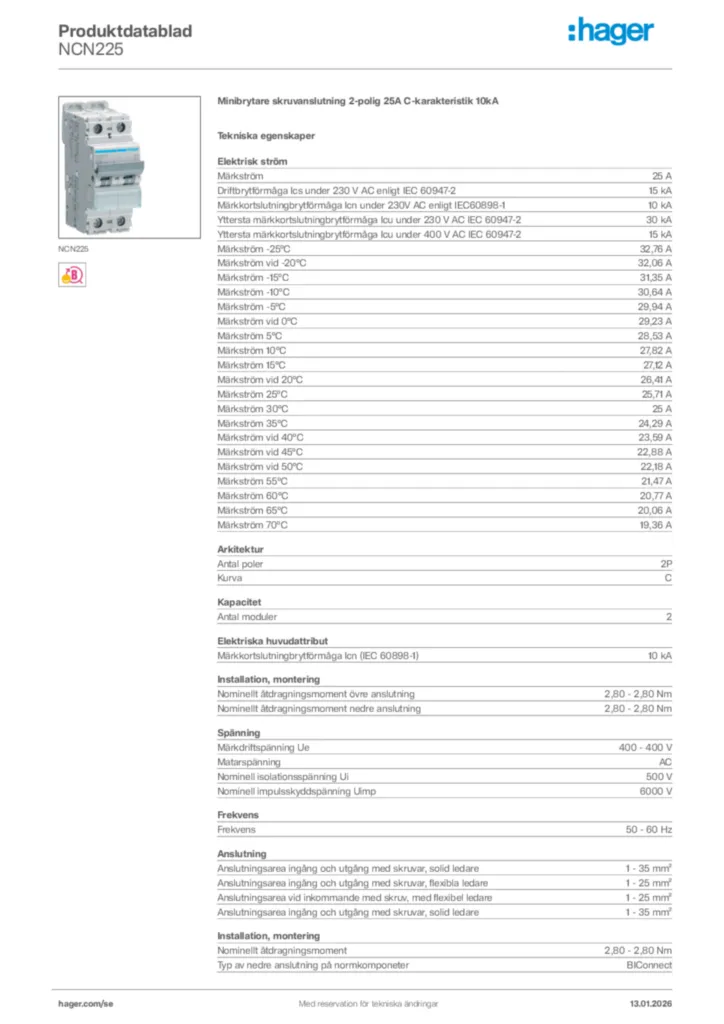

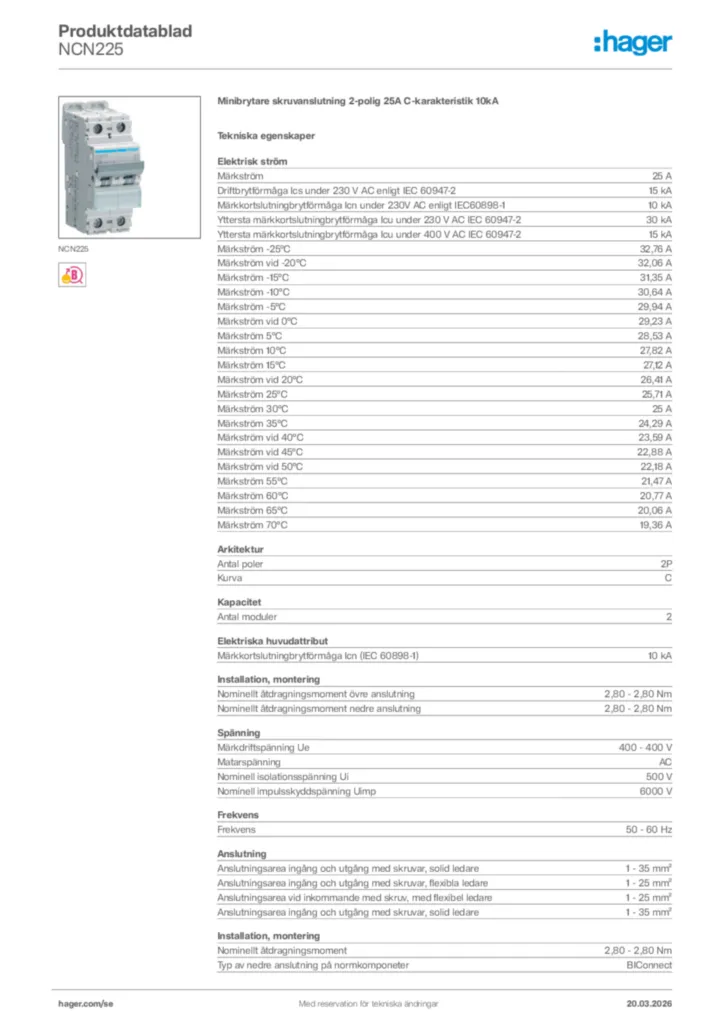

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 2 tillgängliga produkter
Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter

Tekniska egenskaper

Märkström

25 A
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

15 kA
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

10 kA
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2

30 kA
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

15 kA
Märkström -25°C

32,76 A
Märkström vid -20°C

32,06 A
Märkström -15°C

31,35 A
Märkström -10°C

30,64 A
Märkström -5°C

29,94 A
Märkström vid 0°C

29,23 A
Märkström 5°C

28,53 A
Märkström 10°C

27,82 A
Märkström 15°C

27,12 A
Märkström vid 20°C

26,41 A
Märkström 25°C

25,71 A
Märkström 30°C

25 A
Märkström 35°C

24,29 A
Märkström vid 40°C

23,59 A
Märkström vid 45°C

22,88 A
Märkström vid 50°C

22,18 A
Märkström 55°C

21,47 A
Märkström 60°C

20,77 A
Märkström 65°C

20,06 A
Märkström 70°C

19,36 A

Antal poler

2P
Kurva

C

Antal moduler

2

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment

2,80 - 2,80 Nm
Typ av nedre anslutning på normkomponeter

BIConnect
Typ av övre anslutning på normkomponeter

Skruvanslutning
360 graders monteringsposition möjlig

Ja

Märkdriftspänning Ue

400 - 400 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

6000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Kapslingsklass (IP)

IP20
Nätsavstånd

60 mm

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 70 °C

Total effektförlust vid nominell märkström

7,20 W

Mekanisk livsl. (elektriska omkopplingar)

4000
Mekanisk livslängd (omkopplingar)

20000

Höjd

83 mm
Bredd

35 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
