Minibrytare QuickConnect 3-polig 50A C-karakteristik 6kA MCS350

Name: MCS350
Brand: Hager
SKU: MCS350

Minibrytare (fd dvärgbrytare) 3-polig med QuickConnect MCS350 (E-nr:2106556) 50A, C-karakteristik med en brytförmåga på 6kA. Marknadens säkraste snabbanslutning QuickConnect sparar installationstid och ger en konstant fjäderbelastning som inte behöver efterdras. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B och C-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

EAN

3250614315381

E-nr.

2106556

Förp

4 St

Utgående produkt: kontakta din grossist för information om tillgänglighet

Uppföljningsprodukter:

NCN350, MCN350

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

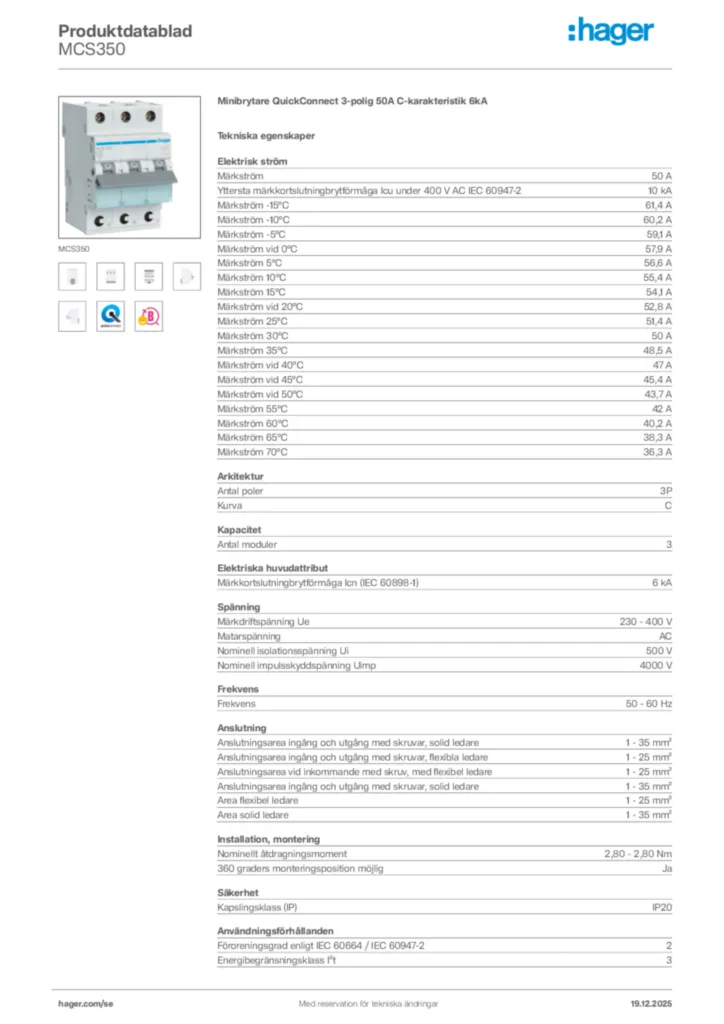

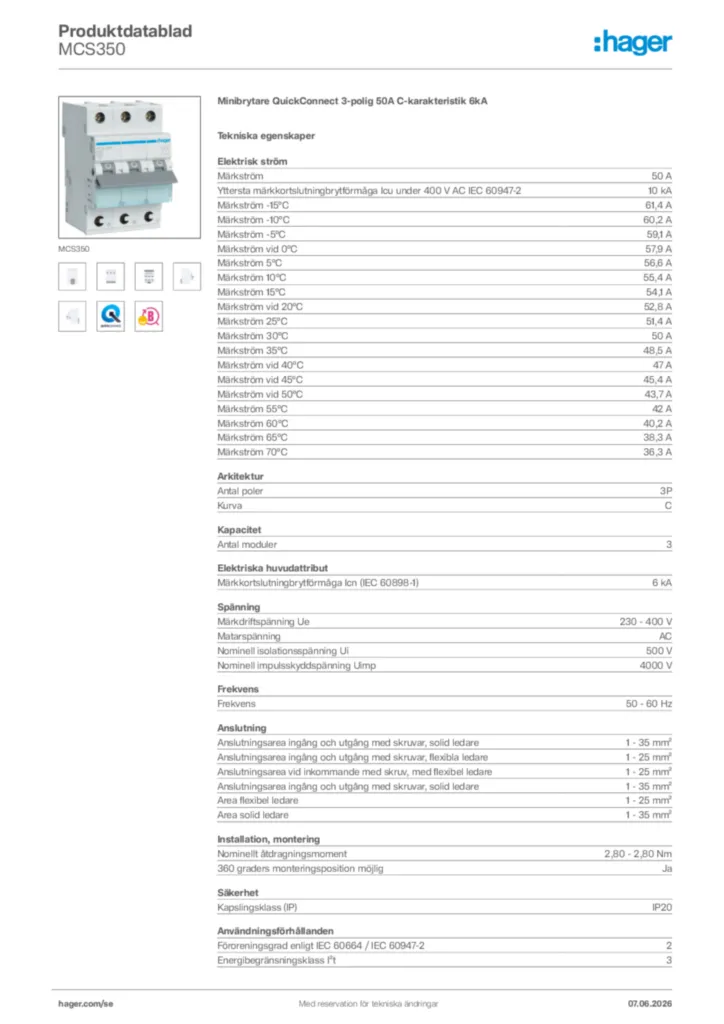

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Fasskena till modulkomponenter 4 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter

Tekniska egenskaper

Märkström

50 A
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

10 kA
Märkström -15°C

61,4 A
Märkström -10°C

60,2 A
Märkström -5°C

59,1 A
Märkström vid 0°C

57,9 A
Märkström 5°C

56,6 A
Märkström 10°C

55,4 A
Märkström 15°C

54,1 A
Märkström vid 20°C

52,8 A
Märkström 25°C

51,4 A
Märkström 30°C

50 A
Märkström 35°C

48,5 A
Märkström vid 40°C

47 A
Märkström vid 45°C

45,4 A
Märkström vid 50°C

43,7 A
Märkström 55°C

42 A
Märkström 60°C

40,2 A
Märkström 65°C

38,3 A
Märkström 70°C

36,3 A

Antal poler

3P
Kurva

C

Antal moduler

3

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment

2,80 - 2,80 Nm
360 graders monteringsposition möjlig

Ja

Märkdriftspänning Ue

230 - 400 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Area flexibel ledare

1 - 25 mm²
Area solid ledare

1 - 35 mm²
Anslutningstyp

quickconnect
Övre anslutning för normkomponter

Anpassad anslutningsplint

Kapslingsklass (IP)

IP20

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3
Luftfuktighetsskydd

För alla klimat
Driftstemperatur

-25 - 70 °C

Total effektförlust vid nominell märkström

16,30 W

Höjd

83,40 mm
Bredd

52,50 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
