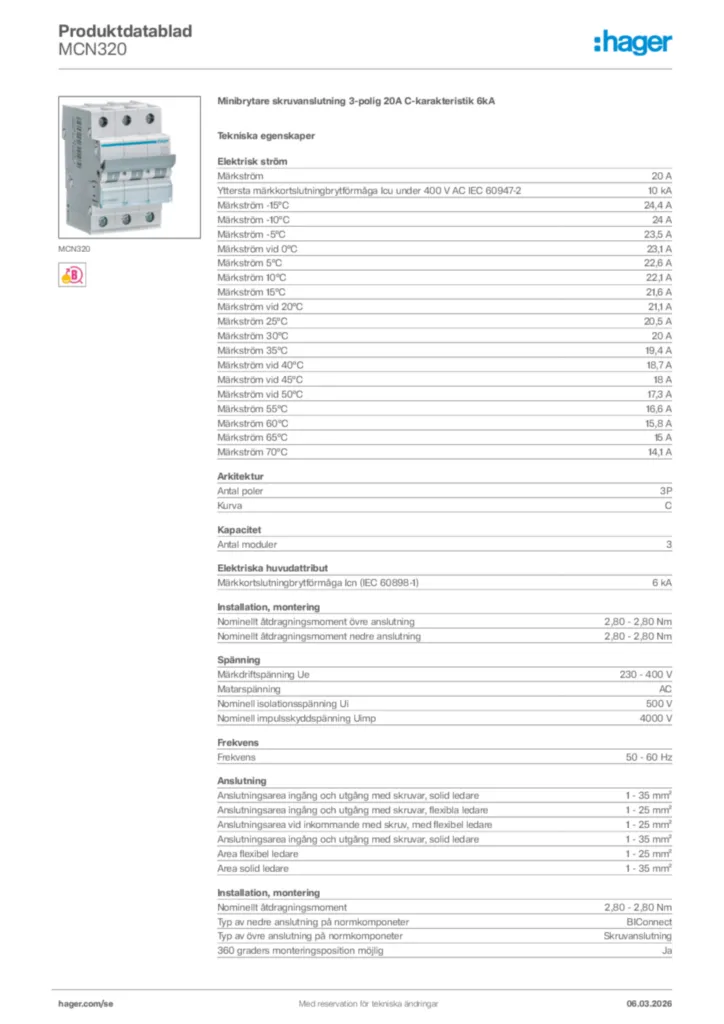

Minibrytare (fd dvärgbrytare) 3-polig med skruvanslutning MCN320 (E-nr:2106303) 20A, C-karakteristik med en brytförmåga på 6kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B- och C-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

EAN

3250614311468

E-nr.

2106303

Förp

4 bitar

Minibrytare (MCB)

Minibrytare skruvanslutning 3-polig 20A C-karakteristik 6kA MCN320

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

catalog.product_page.transfer_button.label

Tillbehör
Tekniska egenskaper
catalog.pageproduct.title_sustainability.h2
Dokumentation
Fler produkter

product.page.accessories.title

Funktioner för låsning 1 product.page.accessories.products-available
Mekaniska tillbehör 1 product.page.accessories.products-available
Underspänningsutlösare 1 product.page.accessories.products-available
Shuntutlösning 1 product.page.accessories.products-available
Hjälp/Signalkontakt 2 product.page.accessories.products-available
Fasskena till modulkomponenter 4 product.page.accessories.products-available

Tekniska egenskaper

Märkström IN

20 A
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

10 kA
Märkström vid -15°C

24,49 A
Märkström vid -10°C

23,99 A
Märkström vid -5°C

23,49 A
Märkström vid 0°C

22,99 A
Märkström vid 5°C

22,49 A
Märkström vid 10°C

22 A
Märkström vid 15°C

21,5 A
Märkström vid 20°C

21 A
Märkström vid 25°C

20,5 A
Märkström vid 30°C

20 A
Märkström vid 35°C

19,33 A
Märkström vid 40°C

18,66 A
Märkström vid 45°C

17,98 A
Märkström vid 50°C

17,31 A
Märkström vid 55°C

16,64 A
Märkström vid 60°C

15,97 A
Märkström vid 65°C

15,29 A
Märkström vid 70°C

14,62 A
Märkkortslutningbrytförmåga Icn under 400V AC enligt IEC60898-1

6 kA

Antal poler

3P
Kurva

C

Antal moduler

3

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment

2,80 - 2,80 Nm
Typ av nedre anslutning på normkomponeter

BIConnect
Typ av övre anslutning på normkomponeter

Skruvterminal
360 graders monteringsposition möjlig

Ja

Märkdriftspänning Ue

230 - 400 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Area flexibel ledare

1 - 25 mm²
Area solid ledare

1 - 35 mm²
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint
Anslutningstyp

Skruvterminal

Kapslingsklass (IP)

IP20
Nätsavstånd

35 mm

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3
Luftfuktighetsskydd

För alla klimat
Driftstemperatur

-25 - 70 °C

Effektförlust vid IN

8,90 W

Höjd

83 mm
Bredd

52,50 mm
Djup

70 mm

Mekanisk livsl. (elektriska omkopplingar)

4000

catalog.pageproduct.title_sustainability.h2

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
