MCN220 - Minibrytare skruvanslutning 2-polig 20A C-karakteristik 6kA

Normkomponenter

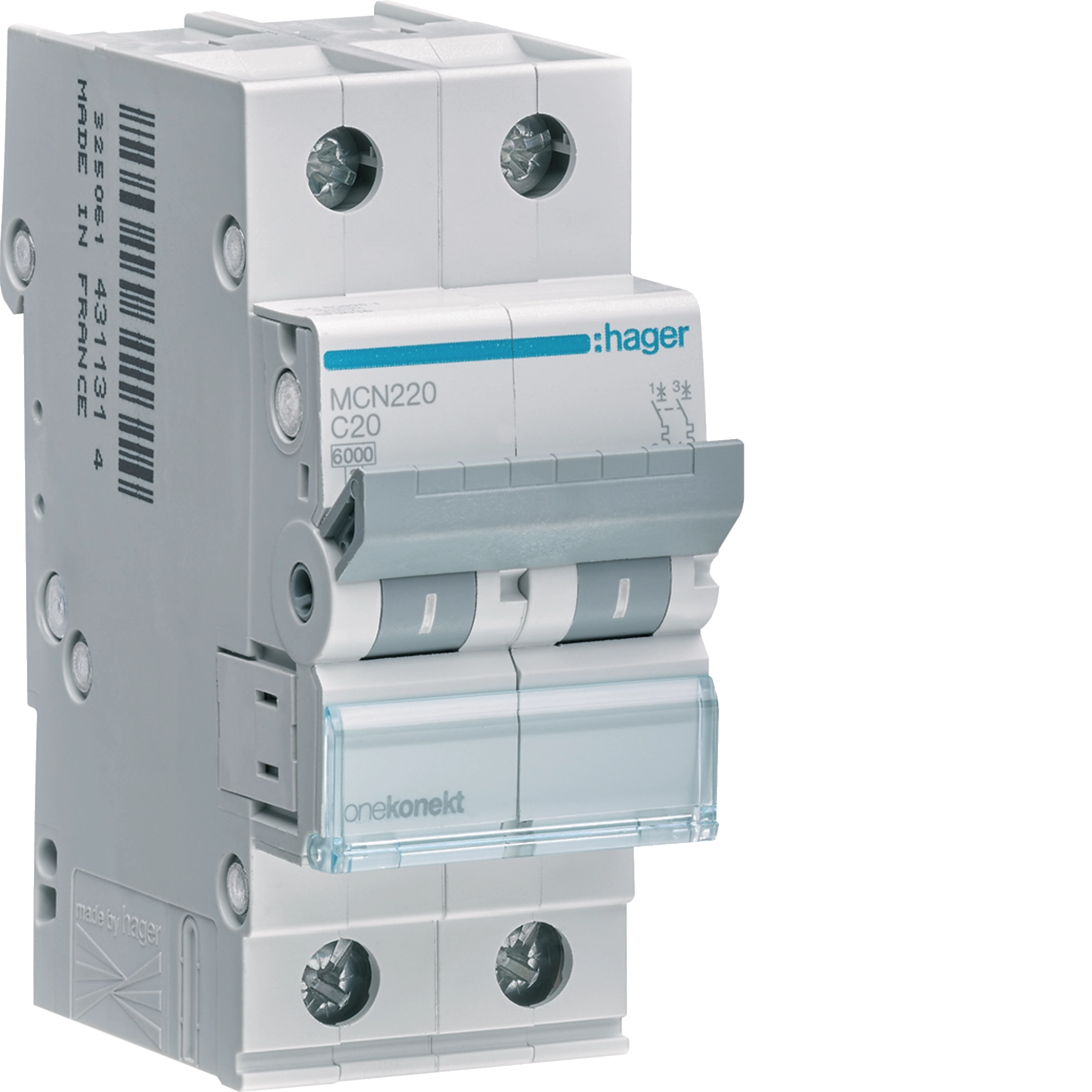

Minibrytare skruvanslutning 2-polig 20A C-karakteristik 6kA MCN220

Name: MCN220
Brand: Hager
SKU: MCN220

Minibrytare (fd dvärgbrytare) 2-polig med skruvanslutning MCN220 (E-nr:2106263) 20A, C-karakteristik med en brytförmåga på 6kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B- och C-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

EAN

3250614311314

E-nr.

2106263

Förp

6 St

Köp hos din grossist

Lägg till i en lista

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

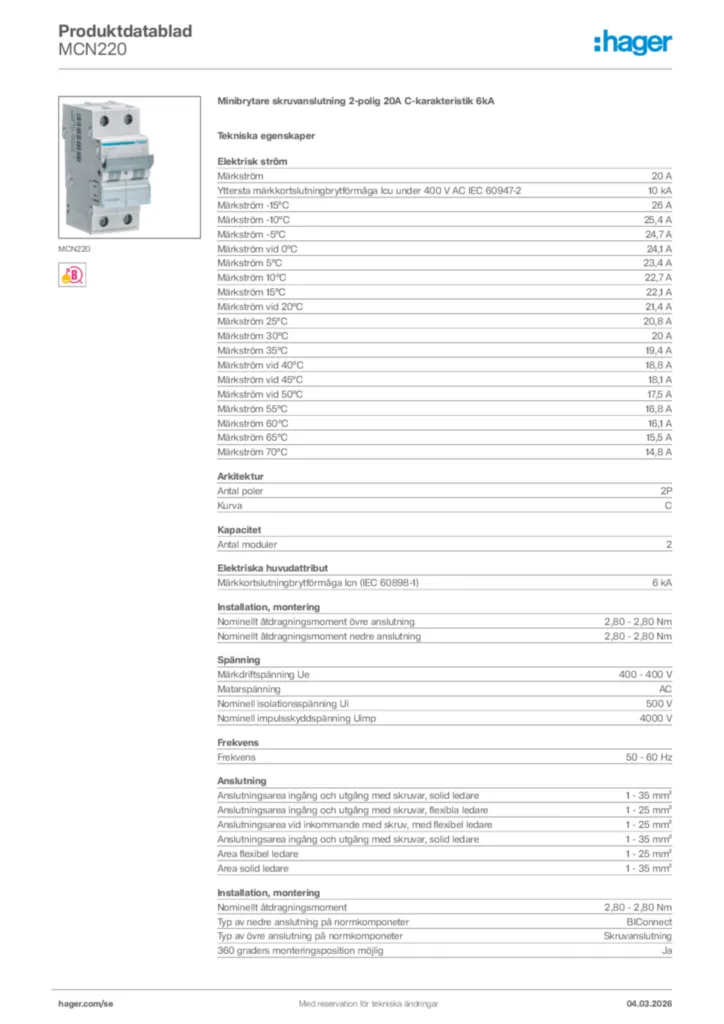

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Mekaniska tillbehör 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Shuntutlösning 2 tillgängliga produkter
Underspänningsutlösare 2 tillgängliga produkter
Funktioner för låsning 1 tillgängliga produkter
Se mer 3 andra tillgängliga produkter

Tekniska egenskaper

Märkström

20 A
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

10 kA
Märkström -15°C

26 A
Märkström -10°C

25,4 A
Märkström -5°C

24,7 A
Märkström vid 0°C

24,1 A
Märkström 5°C

23,4 A
Märkström 10°C

22,7 A
Märkström 15°C

22,1 A
Märkström vid 20°C

21,4 A
Märkström 25°C

20,8 A
Märkström 30°C

20 A
Märkström 35°C

19,4 A
Märkström vid 40°C

18,8 A
Märkström vid 45°C

18,1 A
Märkström vid 50°C

17,5 A
Märkström 55°C

16,8 A
Märkström 60°C

16,1 A
Märkström 65°C

15,5 A
Märkström 70°C

14,8 A

Antal poler

2P
Kurva

C

Antal moduler

2

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 N
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 N
Nominellt åtdragningsmoment

2,80 - 2,80 N
Typ av nedre anslutning på normkomponeter

BIConnect
Typ av övre anslutning på normkomponeter

Skruvanslutning
360 graders monteringsposition möjlig

Ja

Märkdriftspänning Ue

400 - 400 V
Typ av matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Area flexibel ledare

1 - 25 mm²
Area solid ledare

1 - 35 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Kapslingsklass (IP)

IP20

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3
Luftfuktighetsskydd

För alla klimat
Driftstemperatur

-25 - 70 °C

Total effektförlust vid nominell märkström

5,60 W

Höjd

83 mm
Bredd

35 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
