Minibrytare (fd dvärgbrytare) 2-polig med skruvanslutning MBN263 (E-nr:2106139) 63A, B-karakteristik med en brytförmåga på 6kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B- och C-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.
EAN
3250614310317
E-nr.
2106139
Förp
6 bitar
Minibrytare skruvanslutning 2-polig 63A B-karakteristik 6kA MBN263
Utgående produkt: kontakta din grossist för information om tillgänglighet
catalog.product_page.follow_up.title
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Fasskena till modulkomponenter 3 product.page.accessories.products-available -
Funktioner för låsning 1 product.page.accessories.products-available -
Mekaniska tillbehör 1 product.page.accessories.products-available -
Underspänningsutlösare 1 product.page.accessories.products-available -
Shuntutlösning 1 product.page.accessories.products-available -
Hjälp/Signalkontakt 2 product.page.accessories.products-available
product.page.accessories.title-modal
Tekniska egenskaper
Elektrisk ström
-
Märkström IN63 A
-
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-110 kA
-
Märkström vid -15°C80,63 A
-
Märkström vid -10°C78,67 A
-
Märkström vid -5°C76,71 A
-
Märkström vid 0°C74,75 A
-
Märkström vid 5°C72,79 A
-
Märkström vid 10°C70,84 A
-
Märkström vid 15°C68,88 A
-
Märkström vid 20°C66,92 A
-
Märkström vid 25°C64,96 A
-
Märkström vid 30°C63 A
-
Märkström vid 35°C61,5 A
-
Märkström vid 40°C60 A
-
Märkström vid 45°C58,5 A
-
Märkström vid 50°C57 A
-
Märkström vid 55°C55,5 A
-
Märkström vid 60°C54 A
-
Märkström vid 65°C52,5 A
-
Märkström vid 70°C51 A
-
Märkkortslutningbrytförmåga Icn under 400V AC enligt IEC60898-16 kA
Arkitektur
-
Antal poler2P
-
KurvaB
Kapacitet
-
Antal moduler2
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
Installation, montering
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80 Nm
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80 Nm
-
Nominellt åtdragningsmoment2,80 - 2,80 Nm
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Typ av övre anslutning på normkomponeterSkruvterminal
-
360 graders monteringsposition möjligJa
Spänning
-
Märkdriftspänning Ue400 - 400 V
-
MatarspänningAC
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
Frekvens
-
Frekvens50 - 60 Hz
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Area flexibel ledare1 - 25 mm²
-
Area solid ledare1 - 35 mm²
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
-
AnslutningstypSkruvterminal
Säkerhet
-
Kapslingsklass (IP)IP20
-
Nätsavstånd60 mm
Användningsförhållanden
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-22
-
Energibegränsningsklass I²t3
-
LuftfuktighetsskyddFör alla klimat
-
Driftstemperatur-25 - 70 °C
Ström
-
Effektförlust vid IN11,40 W
Dimensioner
-
Höjd83 mm
-
Bredd35 mm
-
Djup70 mm
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)4000
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild MBN263
-
GeneratedProductDatasheet

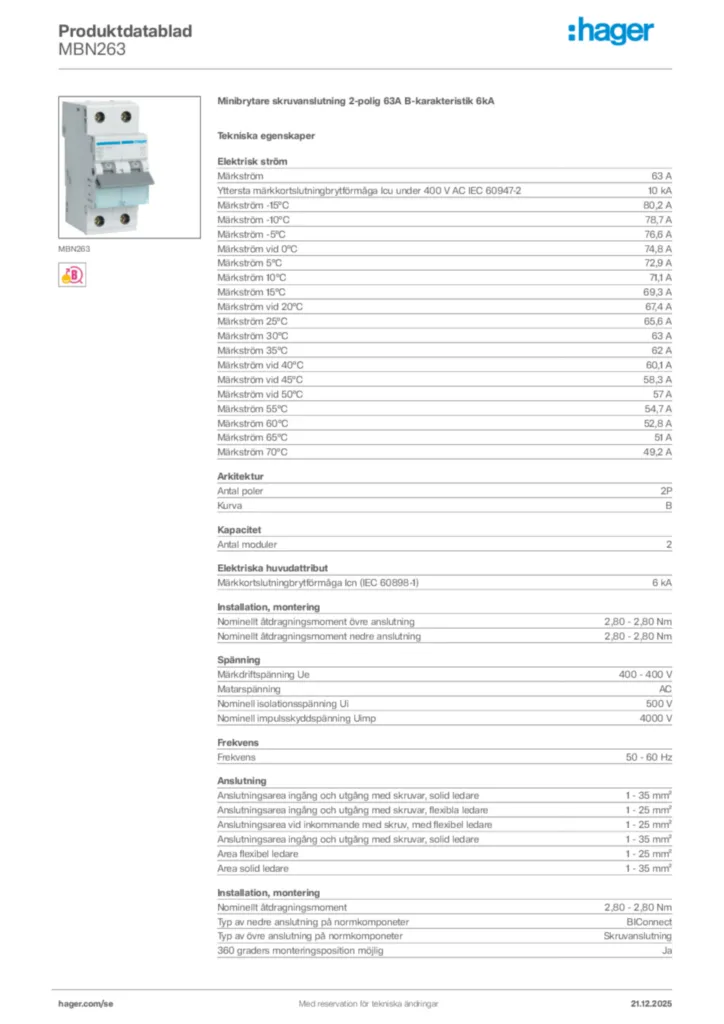

Hager Produktdatablad MBN263
