Effektbrytare h1000, 3P 50kA, 630 A LSI HNE630H
EAN
3250613350048
E-nr.
3197161
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Hänglåsspärr för brytare 1 tillgängliga produkter -
Tillbehör för kabeladapter 1 tillgängliga produkter -
Vred för effektbrytare 1 tillgängliga produkter -
Anslutningsprodukter 2 tillgängliga produkter -
Shuntutlösning 2 tillgängliga produkter -
Tillbehör förreglingskabel 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström630 A
-
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-250 kA
-
Brytförmåga på 1-polig för AC 230 V IEC 60947-251 kA
-
Brytförmåga på 1-polig för AC 400 V IEC 60947-29 kA
Arkitektur
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
Kapacitet
-
Antal moduler12
Utlösning
-
Svarstid vid öppning10 ms
-
AT_MagneticProtectionKnobSetting2,5, 5, 10
-
AT_RangeMagneticAdjustment3500 A, 4410 A, 5600 A, 7000 A, 7560 A, 7560 A, 7560 A
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,9, 0,95, 1
Inställningar
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren0 - 0 A
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment65 - 65 Nm
-
Monteringsläge/anslutningslägeFramsida
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetLSI
Elektriska huvudattribut
-
Utlösningstid termisk100 - 200 ms
Ström
-
Total effektförlust vid nominell märkström90 W
-
Förlusteffekt per pol vid In30 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)1000
-
Mekanisk livslängd (omkopplingar)4000
Utrustning
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Säkerhet
-
Kapslingsklass (IP)IP4X
Användningsförhållanden
-
Driftstemperatur-25 - 70 °C
Anslutning
-
Area flexibel ledare2x 240 mm²
-
Area solid ledare2x 240 mm²
-
Anslutning/anslutningstypAnslutning
Kontroller och indikatorer
-
Integrerad motordriftNej
Kompatibilitet
-
Passar DIN-skenaNej
Strömförsörjning
-
Position strömförsörjningenDubbelriktad
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HNE630H
-

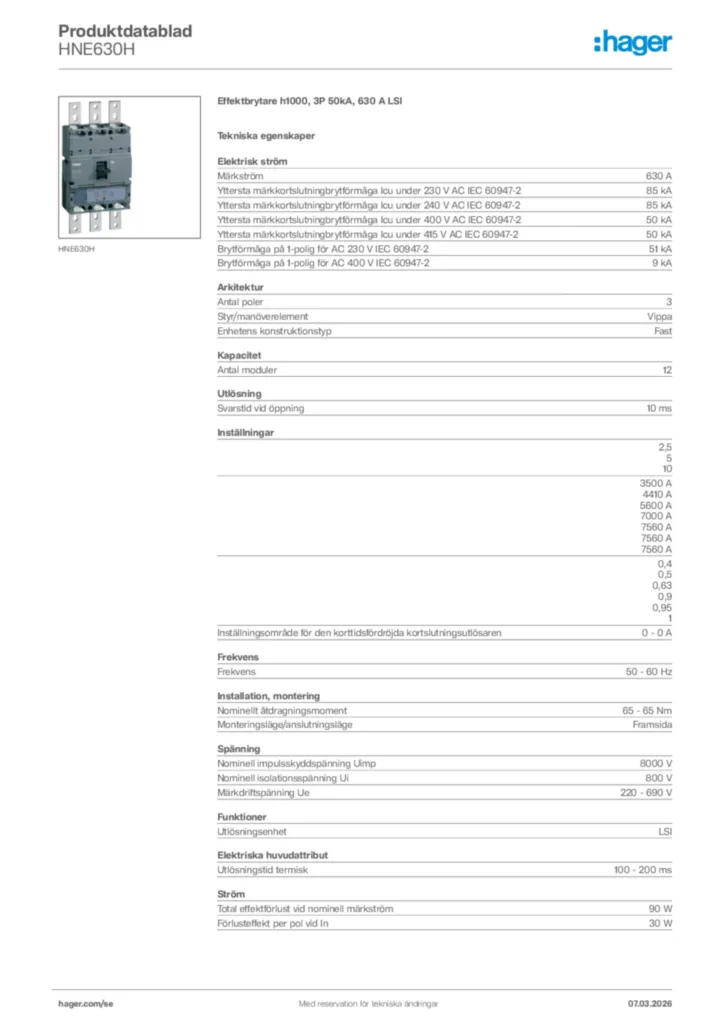

Product datasheet
Hager Produktdatablad HNE630H
Effektbrytare h1000, 3P 50kA, 630 A LSI
PDF -
Installationshandbok
Installationshandbok International 2021-06-16
PDF7,89 MB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2022-06-23
PDF311,82 kB
Mer dokumentation
