Effektbrytare h3+ T/M 100A 4-Polig 50kA HMT101DR
EAN
3250613171063
E-nr.
3183905
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Jordfelsblock MCCB typ A 3 tillgängliga produkter -
Shuntutlösning 5 tillgängliga produkter -
Underspänningsutlösare 5 tillgängliga produkter -
Hjälp/Signalkontakt 5 tillgängliga produkter -
Funktioner för låsning 5 tillgängliga produkter -
Se mer 43 andra tillgängliga produkter
Komplettera ditt system
-
HXT040HMotorstyrning P250 24VDC med auto-reset
-
HXT040HKMotorstyrning P250 24VDC med auto-reset + nyckel
-
HXT042HMotorstyrning P250 230VAC med auto-reset
-
HXT042HKMotorstyrning P250 230-240VAC med auto-reset + nyckel
-
HXT043HMotorstyrning P250 24VDC utan auto-reset
-
HXT043HKMotorstyrning P250 24VDC utan auto-reset men med nyckel
-
HXT044HMotorstyrning P250 230-240VAC utan auto-reset
-
HXT044HKMotorstyrning P250 230-240VAC med nyckel utan auto-reset
-
HXT045HMotorstyrning P250 200-220VAC/DC med auto-reset
-
HXT045HKMotorstyrning P250 220VAC/DC med auto-reset + nyckel
-
HXT047HMotorstyrning P250 220VAC/DC utan auto-reset
-
HXT047HKMotorstyrning P250 220VAC/DC med nyckel utan auto-reset
-
HXT048HMotorstyrning P250 48VDC med auto-reset
-
HXT048HKMotorstyrning P250 48VDC med auto-reset + nyckel
-
HXT049HMotorstyrning P250 48VDC utan auto-reset
-
HXT049HKMotorstyrning P250 48VDC med nyckel utan auto-reset
-
HYB010HAnslutningsförlängning rak
-
HYB012H -
HYB032HAnsl stycke bak (x250-P250) 4P
-
HYT002HAnslutningsklämma P250 4-Polig 1x 10-150mm²
-
HYT006HAnslutningsklämma P250 Al 4-Polig 50-185mm²
-
HYT008HAnslutningsklämma P250 4-Polig 2x 35-120mm²
-
HYT066HAnslutningsklämma P250 4-Polig 6x 6-35mm²
-
HYT328HL-anslutning Plug-in (P250/h250) 1-Polig

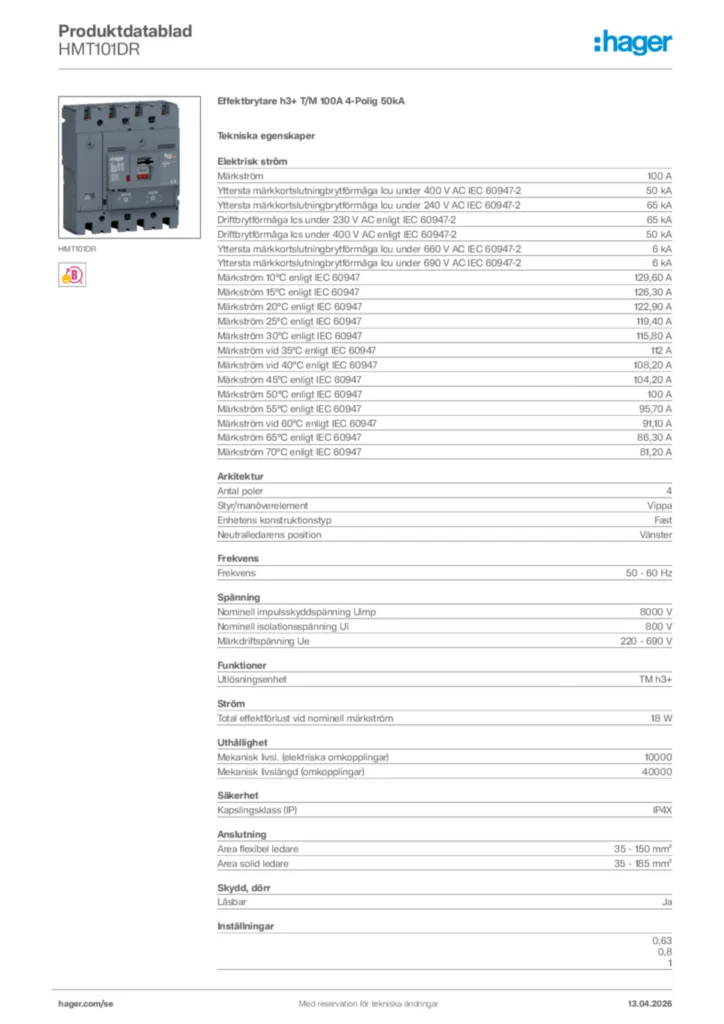

Tekniska egenskaper
Elektrisk ström
-
Märkström100 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-265 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-265 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Märkström 10°C enligt IEC 60947129,60 A
-
Märkström 15°C enligt IEC 60947126,30 A
-
Märkström 20°C enligt IEC 60947122,90 A
-
Märkström 25°C enligt IEC 60947119,40 A
-
Märkström 30°C enligt IEC 60947115,80 A
-
Märkström vid 35°C enligt IEC 60947112 A
-
Märkström vid 40°C enligt IEC 60947108,20 A
-
Märkström 45°C enligt IEC 60947104,20 A
-
Märkström 50°C enligt IEC 60947100 A
-
Märkström 55°C enligt IEC 6094795,70 A
-
Märkström vid 60°C enligt IEC 6094791,10 A
-
Märkström 65°C enligt IEC 6094786,30 A
-
Märkström 70°C enligt IEC 6094781,20 A
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetTM h3+
Ström
-
Total effektförlust vid nominell märkström18 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
Säkerhet
-
Kapslingsklass (IP)IP4X
Anslutning
-
Area flexibel ledare35 - 150 mm²
-
Area solid ledare35 - 185 mm²
Skydd, dörr
-
LåsbarJa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Material kabelKoppar, Aluminium
Kompatibilitet
-
Kompatibel med RDC AOBJa
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Dimensioner
-
Höjd165 mm
-
Bredd140 mm
-
Djup97 mm
-
Nedströms samlingsskena: Bredd, höjd, diameter skruv (max.)4 mm, 8,5 mm, 25 mm
-
Primär samlingsskena: Bredd, höjd, diameter skruv (max.)4 mm, 8,5 mm, 25 mm
Installation, montering
-
Monteringsläge/anslutningslägeFramsida
-
Nominellt åtdragningsmoment12 - 12 N
-
Nominellt åtdragningsmoment nedre anslutning12 - 12 N
-
Nominellt åtdragningsmoment övre anslutning12 - 12 N
Elektriskt skydd
-
Momentant skydd (Ii): rattens inställningskoefficient6, 8, 10, 13
