Effektbrytare h3+ T/M 63A 4-Polig 50kA HMT064DR
EAN
3250613154738
E-nr.
3183641
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Jordfelsblock MCCB typ A 3 tillgängliga produkter -
Hjälp/Signalkontakt 5 tillgängliga produkter -
Tillbehör för kabeladapter 3 tillgängliga produkter -
Anslutningsprodukter 8 tillgängliga produkter -
Underspänningsutlösare 5 tillgängliga produkter -
Shuntutlösning 5 tillgängliga produkter
Komplettera ditt system
-
HYT328H
L-anslutning Plug-in (P250/h250) 1-Polig
-
HYT066HAnslutningsklämma P250 4-Polig 6x 6-35mm²
-
HYT008HAnslutningsklämma P250 4-Polig 2x 35-120mm²
-
HYT006HAnslutningsklämma P250 Al 4-Polig 50-185mm²
-
HYT002HAnslutningsklämma P250 4-Polig 1x 10-150mm²
-
HYB010HAnslutningsförlängning rak
-
HYB032HAnsl stycke bak (x250-P250) 4P
-
HYB012H
-
HXT047HKMotorstyrning P250 220VAC/DC med nyckel utan auto-reset
-
HXT047HMotorstyrning P250 220VAC/DC utan auto-reset
-
HXT046HKMotordon P250 100-110VAC/DC utan Auto-Reset + nyckel
-
HXT046HMotordon P250 100-110VAC/DC utan Auto-Reset
-
HXT045HKMotorstyrning P250 220VAC/DC med auto-reset + nyckel
-
HXT045HMotorstyrning P250 200-220VAC/DC med auto-reset
-
HXT044HKMotorstyrning P250 230-240VAC med nyckel utan auto-reset
-
HXT044HMotorstyrning P250 230-240VAC utan auto-reset
-
HXT043HKMotorstyrning P250 24VDC utan auto-reset men med nyckel
-
HXT043HMotorstyrning P250 24VDC utan auto-reset
-
HXT042HKMotorstyrning P250 230-240VAC med auto-reset + nyckel
-
HXT042HMotorstyrning P250 230VAC med auto-reset
-
HXT041HKMotordon P250 100-110VAC/DC med Auto-Reset + nyckel
-
HXT041HMotordon P250 100-110VAC/DC med Auto-Reset
-
HXT040HKMotorstyrning P250 24VDC med auto-reset + nyckel
-
HXT040HMotorstyrning P250 24VDC med auto-reset
Tekniska egenskaper
Elektrisk ström
-
Märkström63 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-265 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-265 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Märkström 10°C enligt IEC 6094783,10 A
-
Märkström 15°C enligt IEC 6094780,90 A
-
Märkström 20°C enligt IEC 6094778,60 A
-
Märkström 25°C enligt IEC 6094776,20 A
-
Märkström 30°C enligt IEC 6094773,70 A
-
Märkström vid 35°C enligt IEC 6094771,20 A
-
Märkström vid 40°C enligt IEC 6094768,60 A
-
Märkström 45°C enligt IEC 6094765,90 A
-
Märkström 50°C enligt IEC 6094763 A
-
Märkström 55°C enligt IEC 6094760 A
-
Märkström vid 60°C enligt IEC 6094756,90 A
-
Märkström 65°C enligt IEC 6094753,50 A
-
Märkström 70°C enligt IEC 6094750 A
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetTM h3+
Ström
-
Total effektförlust vid nominell märkström13,95 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
Säkerhet
-
Kapslingsklass (IP)IP4X
Anslutning
-
Area flexibel ledare35 - 150 mm²
-
Area solid ledare35 - 185 mm²
Skydd, dörr
-
LåsbarJa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Material kabelKoppar, Aluminium
Kompatibilitet
-
Kompatibel med RDC AOBJa
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Dimensioner
-
Höjd165 mm
-
Bredd140 mm
-
Djup97 mm
-
Nedströms samlingsskena: Bredd, höjd, diameter skruv (max.)4 mm, 8,5 mm, 25 mm
-
Primär samlingsskena: Bredd, höjd, diameter skruv (max.)4 mm, 8,5 mm, 25 mm
Elektriskt skydd
-
Momentant skydd (Ii): rattens inställningskoefficient6, 8, 10, 13
Installation, montering
-
Monteringsläge/anslutningslägeFramsida
-
Nominellt åtdragningsmoment12 - 12 Nm
-
Nominellt åtdragningsmoment nedre anslutning12 - 12 Nm
-
Nominellt åtdragningsmoment övre anslutning12 - 12 Nm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HMT064DR
-

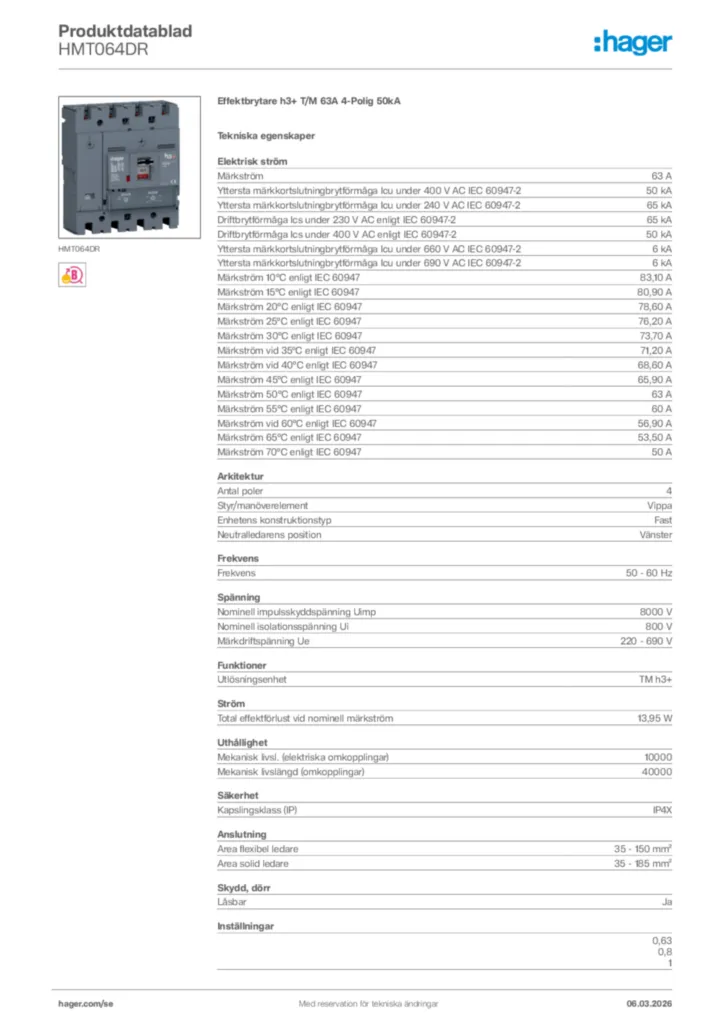

Product datasheet
