Grundprofil till fönsterbänkskanal BR65 höjd 130mm, PVC, Vit BR6513019016
Grundprofil för fönsterbänkskanal med frontmonterade apparater. Färg vit RAL 9016. Den perfekta installationskanalen för alla professionella elektriker. Med sina mått på 68x130 mm och för lock 80 mm bred, ger den tillräckligt med utrymme för säker och ordnad kabeldragning. Perforeringen i botten möjliggör direkt väggmontering, den rektangulära formen på perforeringen gör att kanalen kan fästas på konsoler utan verktyg med hjälp av en klämmanslutning. Bedömd av Byggvarubedömningen.
EAN
4012740013833
E-nr.
1157240
Förp
8 meter
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
T-stycke för väggkanal 1 tillgängliga produkter -
Ljudtätning för väggkanal 1 tillgängliga produkter -
Snäpplock för väggkanal 1 tillgängliga produkter -
Front till ytterhörn för väggkanal 1 tillgängliga produkter -
Vägganslutning för väggkanal 1 tillgängliga produkter -
Väggram för väggkanal 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Dimensioner
-
Höjd68 mm
-
Bredd130 mm
-
Längd2000 mm
-
Inre area7580 - 7580 mm²
Skydd, dörr
-
Antal monterbara lock1
-
Bredd täcklock 180 mm
-
Bredd täcklock 20,00 mm
-
Bredd täcklock 30,00 mm
Kapacitet
-
Max. antal kablar (Ø11 mm, 50% fylld, med anordningar)18
-
Max. Antal kablar (Ø11mm, 50 % fyllnad, utan apparater)32
Kompatibilitet
-
För installation i apparatdosorStandard 60 mm, CEE, Ecoline, Inline, EIB, Dvärgbrytare
Installation, montering
-
Perforering bottenJa
Material
-
MaterialPolyvinylklorid (PVC)
-
BehandlingObehandlad
-
FärgVit
-
RAL-kod9016
Säkerhet
-
Kapslingsklass (IP)IP40
Användningsförhållanden
-
Driftstemperatur-5 - 60 °C
Anslutning
-
SkarvFörutrustad med kopplingar
Utrustning
-
Kabelhållare medföljerNej
-
Antal partitioner0
-
Med skyddsfilmJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild BR6513019016
-

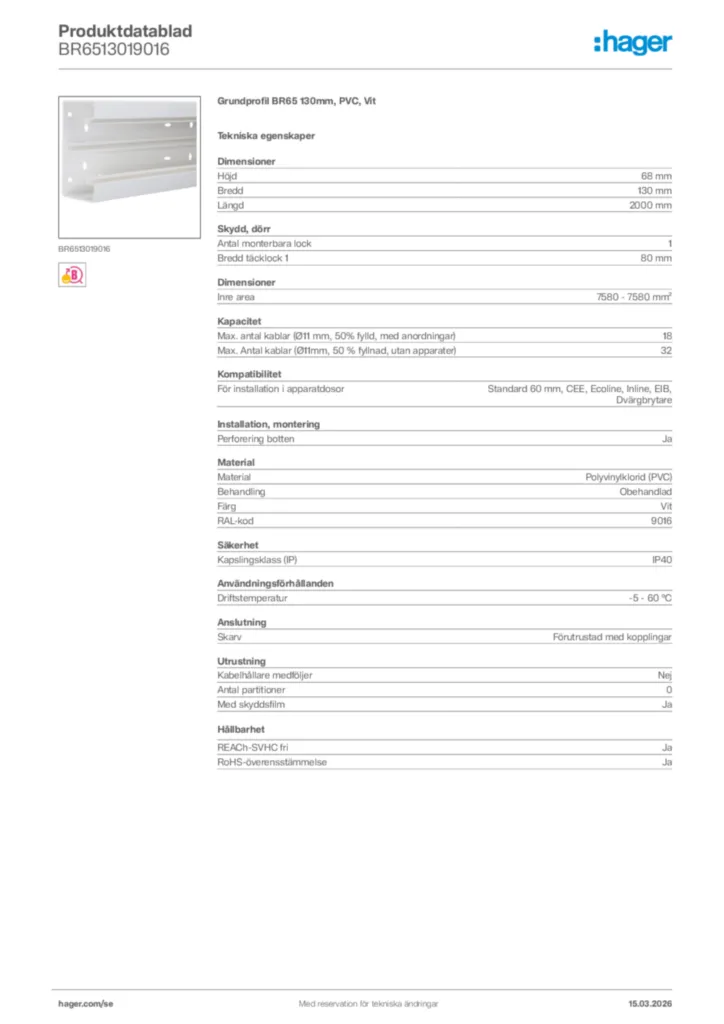

Product datasheet
Hager Produktdatablad BR6513019016
Grundprofil BR65 130mm, PVC, Vit
PDF -
Tekniska broschyrer
Enklaval
Våra mest efterfrågade produkter | Hager
PDF10,28 MB
Fönsterbänkskanaler
Plast, halogenfri plats, aluminium och stål
PDF13,15 MB -
Mjukvara
Cable Management Revit Plugin
MSI50,17 MB -
DXF-fil
DXF-fil International 2023-02-02
DXF368,19 kB -
STEP-filer
STEP-filer International 2023-02-02
STP1,10 MB -
Produktritning
Product drawing
Produktritning International 2023-02-02
PDF68,60 kB -
EU-försäkran (DoC)
CE Certification BR65
EU-försäkran (DoC) International 2017-04-19
PDF105,82 kB
EU-försäkran (DoC) International 2023-08-25
PDF80,78 kB
