Grundprofil för fönsterbänkskanal med frontmonterade apparater. Färg vit RAL 9016. Den perfekta installationskanalen för alla professionella elektriker. Med sina mått på 68x100 mm och för lock 80 mm bred, ger den tillräckligt med utrymme för säker och ordnad kabeldragning. Perforeringen i botten möjliggör direkt väggmontering, den rektangulära formen på perforeringen gör att kanalen kan fästas på konsoler utan verktyg med hjälp av en klämmanslutning. Bedömd av Byggvarubedömningen.
EAN
4012740013789
E-nr.
1157213
Förp
8 meter
Grundprofil till fönsterbänkskanal BR65 höjd 100mm, PVC, Vit BR6510019016
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.product_page.variants.title
Bredd
Produktfärg - Trafikvit
Grafitsvart
Trafikvit
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.must_have_products.title
BR08029016
Front (lock) BR, höjd 80mm, längd 2m, PVC, Vit
product.page.accessories.associated-products
-
T-stycke för väggkanal 1 product.page.accessories.products-available -
Ljudtätning för väggkanal 1 product.page.accessories.products-available -
Snäpplock för väggkanal 1 product.page.accessories.products-available -
Front till ytterhörn för väggkanal 1 product.page.accessories.products-available -
Vägganslutning för väggkanal 1 product.page.accessories.products-available -
Väggram för väggkanal 1 product.page.accessories.products-available
product.page.accessories.title-modal
Tekniska egenskaper
Dimensioner
-
Höjd68 mm
-
Bredd100 mm
-
Längd2000 mm
-
Inre area5750 - 5750 mm²
Skydd, dörr
-
Antal monterbara lock1
-
Bredd täcklock 180 mm
-
Bredd täcklock 20,00 mm
-
Bredd täcklock 30,00 mm
Kapacitet
-
Max. antal kablar (Ø11 mm, 50% fylld, med anordningar)10
-
Max. Antal kablar (Ø11mm, 50 % fyllnad, utan apparater)24
Kompatibilitet
-
För installation i apparatdosorStandard 60 mm, CEE, Ecoline, Inline, EIB, Dvärgbrytare
Installation, montering
-
Perforering bottenJa
Material
-
MaterialPolyvinylklorid (PVC)
-
BehandlingObehandlad
-
FärgVit
-
RAL-kod9016
Säkerhet
-
Slagtålighet IKIK08
-
Kapslingsklass (IP)IP40
Användningsförhållanden
-
Driftstemperatur-5 - 60 °C
Anslutning
-
SkarvFörutrustad med kopplingar
Utrustning
-
Kabelhållare medföljerNej
-
Antal kabelhållare per meter0
-
Med skyddsfilmJa
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild BR6510019016
-
GeneratedProductDatasheet

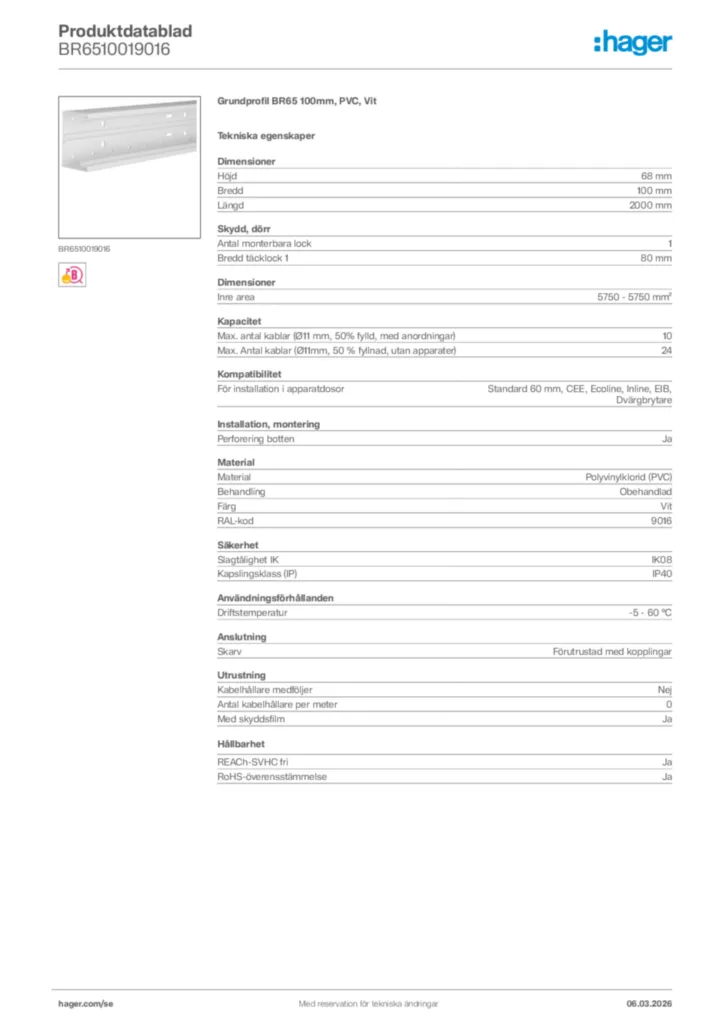

Hager Produktdatablad BR6510019016
