Grundprofil till fönsterbänkskanal BR65 höjd 100mm, PVC, Svart BR6510019011
Grundprofil för fönsterbänkskanal med frontmonterade apparater. Färg svart RAL 9011. Den perfekta installationskanalen för alla professionella elektriker. Med sina mått på 68x100 mm och för lock 80 mm bred, ger den tillräckligt med utrymme för säker och ordnad kabeldragning. Perforeringen i botten möjliggör direkt väggmontering, den rektangulära formen på perforeringen gör att kanalen kan fästas på konsoler utan verktyg med hjälp av en klämmanslutning. Bedömd av Byggvarubedömningen.
EAN
4012740896634
E-nr.
1157112
Förp
8 meter
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Måste tillbehör
BR08029011
Front (lock) BR, höjd 80mm, längd 2m, PVC, Svart
Valfria tillbehör
-
Front till ytterhörn för väggkanal 1 tillgängliga produkter -
Ändstycke för väggkanal 1 tillgängliga produkter -
Innerhörn för väggkanal 1 tillgängliga produkter -
Ytterhörn för väggkanal 1 tillgängliga produkter -
L-vinkel för väggkanal 1 tillgängliga produkter -
Se mer 6 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Dimensioner
-
Höjd68 mm
-
Bredd100 mm
-
Längd2000 mm
-
Inre area5750 - 5750 mm²
Skydd, dörr
-
Antal monterbara lock1
-
Bredd täcklock 180 mm
-
Bredd täcklock 20
-
Bredd täcklock 30
Kapacitet
-
Max. antal kablar (Ø11 mm, 50% fylld, med anordningar)10
-
Max. Antal kablar (Ø11mm, 50 % fyllnad, utan apparater)24
Kompatibilitet
-
För installation i apparatdosorStandard 60 mm, CEE, Ecoline, Inline, EIB, Dvärgbrytare
Installation, montering
-
Perforering bottenJa
Material
-
MaterialPolyvinylklorid (PVC)
-
BehandlingObehandlad
-
FärgSvart
-
RAL-kod9011
Säkerhet
-
Slagtålighet IKIK08
-
Kapslingsklass (IP)IP40
Användningsförhållanden
-
Driftstemperatur-5 - 60 °C
Anslutning
-
SkarvFörutrustad med kopplingar
Utrustning
-
Kabelhållare medföljerNej
-
Med skyddsfilmJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

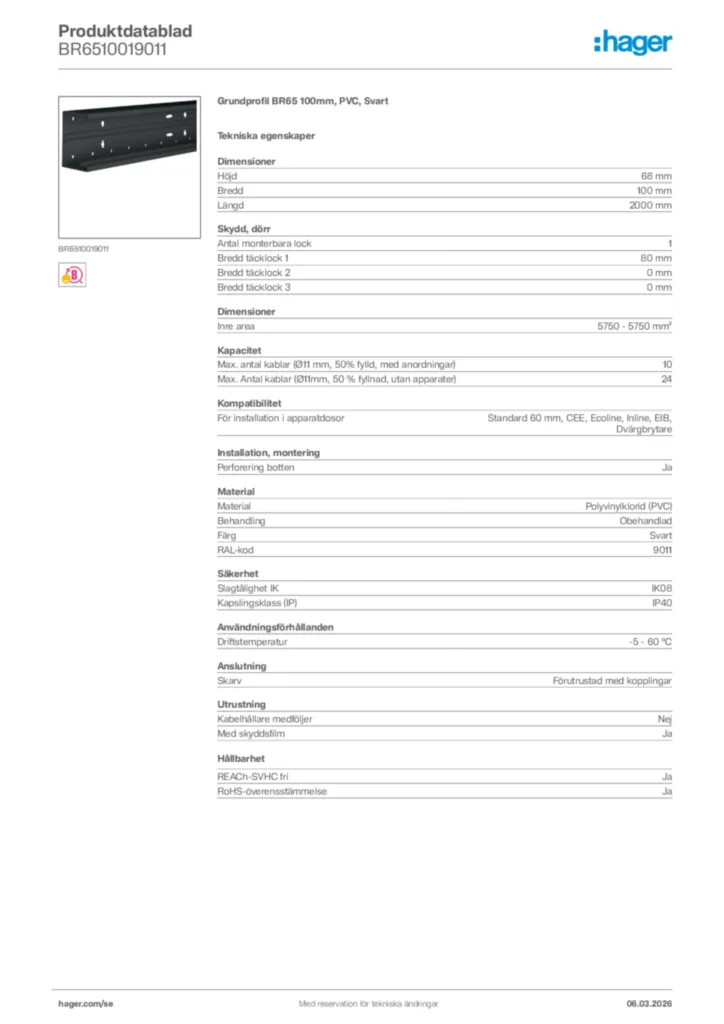

Produktbild BR6510019011
-
Tekniska broschyrer
Fönsterbänkskanaler
BR65 och BKIS
PDF11,50 MB -
Mjukvara
Mjukvara en-GB 2024-07-26
MSI36,37 MB -
DXF-fil
DXF-fil International 2023-02-02
DXF368,19 kB -
STEP-filer
STEP-filer International 2023-02-02
STP1,10 MB -
Produktritning
Produktritning International 2023-02-02
PDF68,78 kB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2019-08-23
PDF42,74 kB
Declaration
EU-försäkran (DoC) International 2017-04-19
PDF105,82 kB
EU-försäkran (DoC) International 2023-08-25
PDF80,78 kB
