Grundprofil 1-fack för fönsterbänkskanal med frontmonterade apparater. Färg vit RAL 9016. Med sina mått på 68x130 mm och för lock 80 mm bred, För att få två separata fack, krävs t.ex. mellanvägg artikel G1615 (E-nr: 1157448 ) för säker och ordnad kabeldragning. Perforeringen i botten möjliggör direkt väggmontering, den rektangulära formen på perforeringen gör att kanalen kan fästas på konsoler utan verktyg med hjälp av en klämmanslutning. Bedömd av Byggvarubedömningen.
EAN
4012740989558
E-nr.
1157362
Förp
8 meter
Grundprofil till fönsterbänkskanal BR65 1 fack, höjd 130mm stål, Vit BRS6513019016
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.product_page.variants.title
Bredd
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Ljudtätning för väggkanal 1 product.page.accessories.products-available -
Snäpplock för väggkanal 1 product.page.accessories.products-available -
Vägganslutning för väggkanal 1 product.page.accessories.products-available -
Väggram för väggkanal 1 product.page.accessories.products-available -
Skiljevägg för väggkanal 2 product.page.accessories.products-available -
Skarvstycke för väggkanal 1 product.page.accessories.products-available
product.page.accessories.title-modal
Tekniska egenskaper
Dimensioner
-
Höjd68 mm
-
Bredd130 mm
-
Längd2000 mm
-
Inre area7700 - 7700 mm²
Skydd, dörr
-
Antal monterbara lock1
-
Bredd täcklock 180 mm
-
Bredd täcklock 20,00 mm
-
Bredd täcklock 30,00 mm
Kapacitet
-
Max. antal kablar (Ø11 mm, 50% fylld, med anordningar)18
-
Max. Antal kablar (Ø11mm, 50 % fyllnad, utan apparater)32
Kompatibilitet
-
För installation i apparatdosorStandard 60 mm, 45 mm
Installation, montering
-
Perforering bottenJa
Material
-
MaterialStål
-
BehandlingPulverlackerad
-
FärgVit
-
RAL-kod9016
Säkerhet
-
Slagtålighet IKIK08
-
Kapslingsklass (IP)IP40
Användningsförhållanden
-
Driftstemperatur-5 - 90 °C
Anslutning
-
SkarvKopplingar som separat referens
Utrustning
-
Kabelhållare medföljerNej
-
Antal kabelhållare per meter0
-
Med skyddsfilmJa
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild BRS6513019016
-
GeneratedProductDatasheet

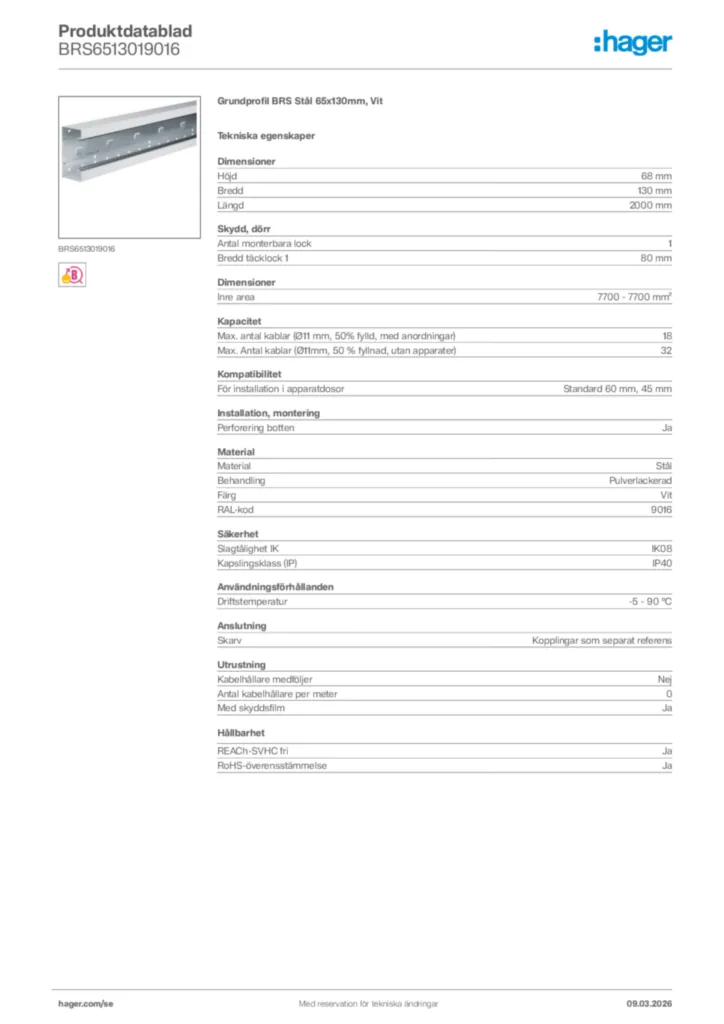

Hager Produktdatablad BRS6513019016
