Personskyddsbrytare med snabbanslutning QuickConnect ACS960D (E-nr:2106035) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 10A med C-karakterisk och har en brytförmåga på 6kA samt en felström på 30mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning.

EAN

3250611011330

E-nr.

2106036

Förp

1 st

Personskyddbrytare QC 1 polig med nolla, 10A C-karakteristik, 6kA, 30mA, typ A ACS960D

Name: ACS960D
Brand: Hager
SKU: ACS960D

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Utgående produkt: kontakta din grossist för information om tillgänglighet

Uppföljningsprodukter:

ACA960G

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 5 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N
Antal avsäkrade poler

1
Kurva

C

Läckströmstyp

A
Kapslingsklass (IP)

IP20

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

230 V
Märkdriftspänning Ue

230 - 230 V
Överspänningskategori enligt IEC 60947-1

3
Matarspänning

AC

Märkström

10 A
Nominell felström Idn

10 mA
Märkström -25°C

18,50 A
Märkström vid -20°C

18,30 A
Märkström -15°C

18,10 A
Märkström -10°C

17,90 A
Märkström -5°C

17,70 A
Märkström vid 0°C

17,40 A
Märkström 5°C

17,20 A
Märkström 10°C

17 A
Märkström 15°C

16,70 A
Märkström vid 20°C

16,50 A
Märkström 25°C

16,20 A
Märkström 30°C

16 A
Märkström 35°C

15,80 A
Märkström vid 40°C

15,60 A
Märkström vid 45°C

15,40 A
Märkström vid 50°C

15,20 A
Märkström 55°C

15 A
Märkström 60°C

14,80 A
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare

1
Min./Max. tröskelvärde termisk utlösning vid AC drift

1,13 - 1,45 A

Total effektförlust vid nominell märkström

3,20 W

Frekvens

50 - 50 Hz

Max. höjd över havet

2000 m
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Luftfuktighetsskydd

För alla klimat

Nominellt åtdragningsmoment nedre anslutning

2,10 - 2,10 Nm
Typ av nedre anslutning på normkomponeter

BIConnect, Fasskena quickconnect

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

2000

Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²

Antal moduler

2

Höjd

94 mm
Bredd

35 mm
Djup

68 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

Certifieringar och dokument

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

REACh-certifikat ACS960D

PDF

RoHS-certifikat ACS960D

PDF

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

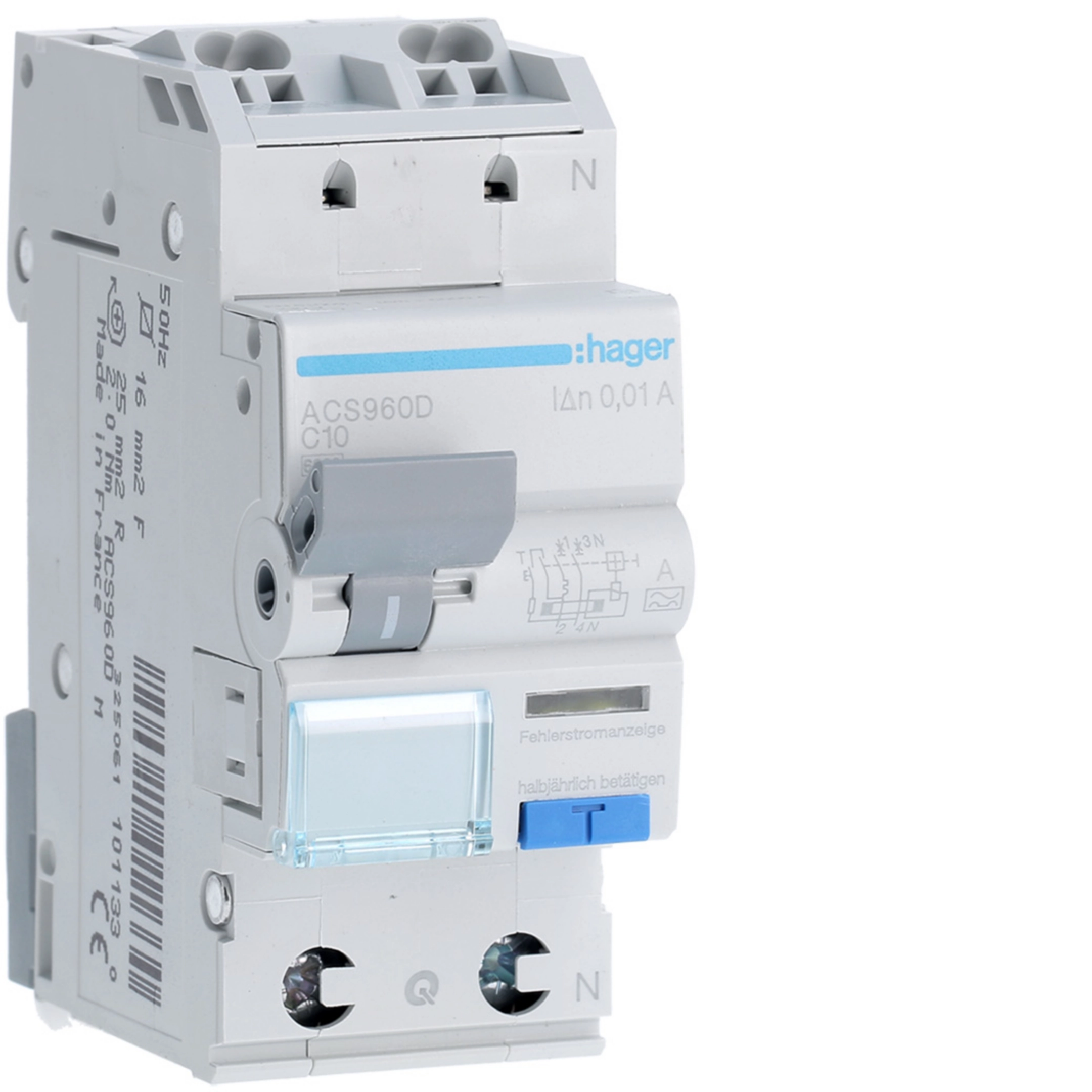

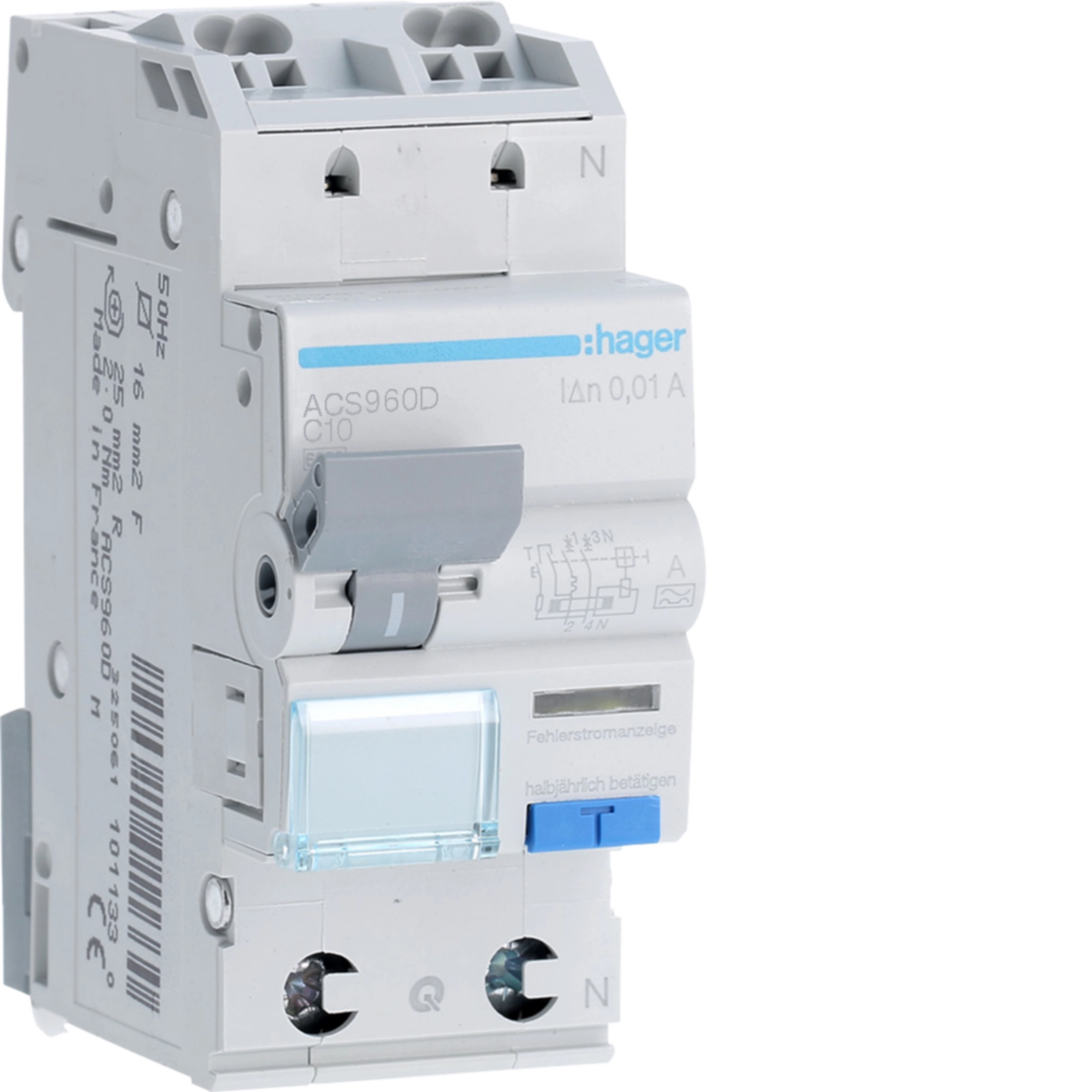

Produktbild ACS960D
Produktdatablad

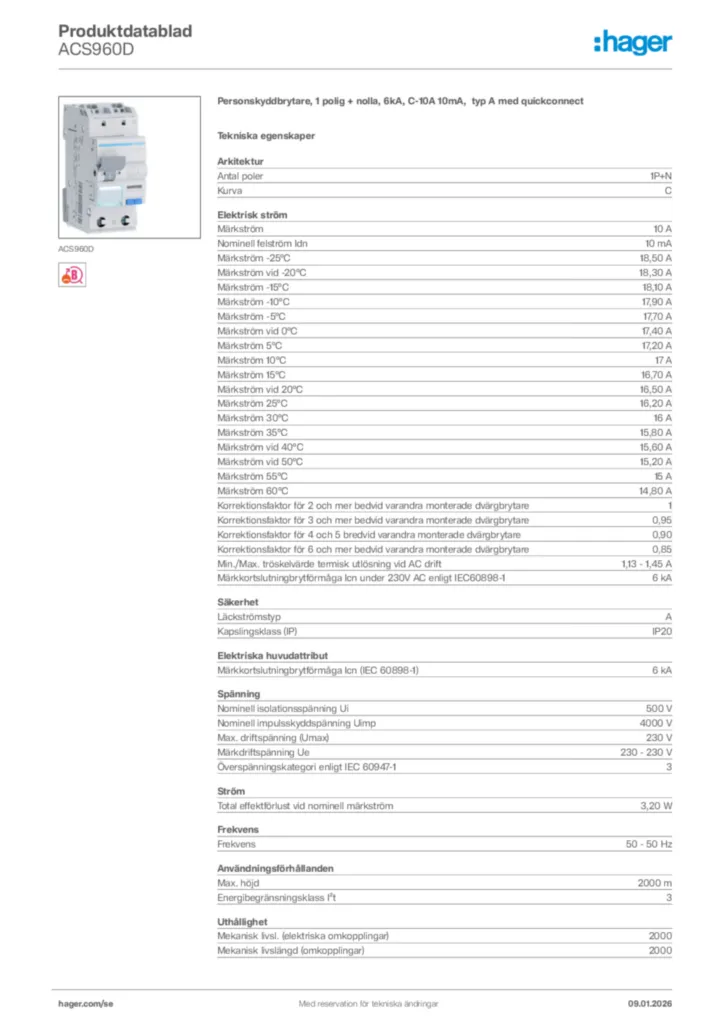

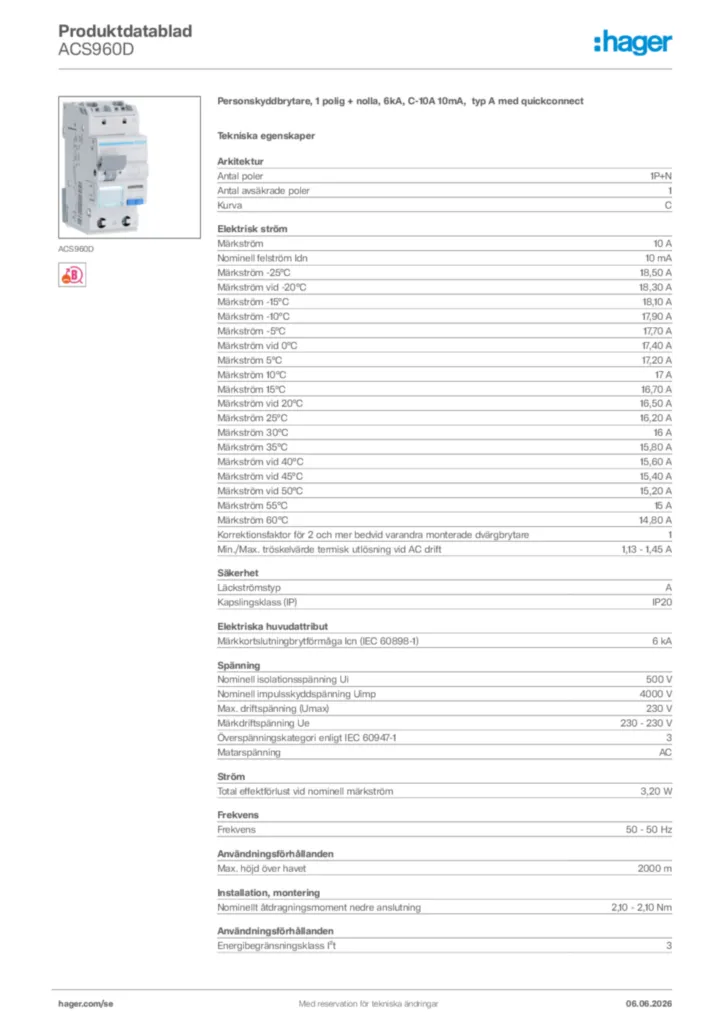

Hager Produktdatablad ACS960D

Personskyddbrytare, 1 polig + nolla, 6kA, C-10A 10mA, typ A med quickconnect

PDF
Installationshandbok

Installationshandbok en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB
