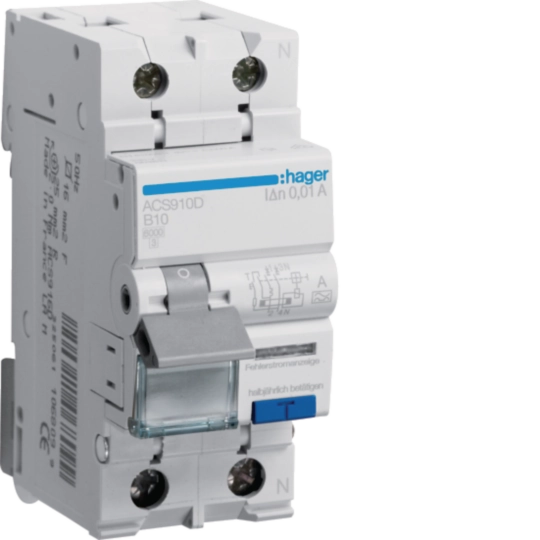

Personskyddsbrytare med snabbanslutning QuickConnect ACS910D (E-nr:2106035) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 10A med B-karakterisk och har en brytförmåga på 6 kA samt en felström på 10 mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning.
EAN
3250611011323
E-nr.
2106035
Förp
1 st
Personskyddbrytare QC 1 polig med nolla, 10A B-karakteristik, 6kA, 10mA, typ A ACS910D
Utgående produkt: kontakta din grossist för information om tillgänglighet
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Fasskena till modulkomponenter 5 tillgängliga produkter -
Underspänningsutlösare 1 tillgängliga produkter -
Shuntutlösning 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter
Komplettera ditt system
-
KDN263BFasskena 2-fas, 10mm² , 57 moduler / 1 meter lång. Passar både QuickConnect-dvär
-
KDN280AFasskena 2 polig med gaffelanslutning 16mm² 80A 12 moduler
-
KDN451D
Fasskena 4-poliga, 16mm², För 6 personskyddsbrytare 4-polig, L1+N, L2+N, L3+N, 12m
-
KDN263AFasskena 2-fas , 10mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN451EFasskena 4-poliga, 16mm², För personskyddsbrytare 4-polig, L1+N, L2+N, L3+N, 54m
Tekniska egenskaper
Arkitektur
-
Antal poler1P+N
-
Antal avsäkrade poler1
-
KurvaB
Säkerhet
-
LäckströmstypA
-
Kapslingsklass (IP)IP20
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
Spänning
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Max. driftspänning (Umax)230 V
-
Märkdriftspänning Ue230 - 230 V
-
Överspänningskategori enligt IEC 60947-13
-
MatarspänningAC
Elektrisk ström
-
Märkström IN10 A
-
Nominell felström Idn10 mA
-
Märkström vid -25°C12,06 A
-
Märkström vid -20°C11,88 A
-
Märkström vid -15°C11,69 A
-
Märkström vid -10°C11,5 A
-
Märkström vid -5°C11,31 A
-
Märkström vid 0°C11,13 A
-
Märkström vid 5°C10,94 A
-
Märkström vid 10°C10,75 A
-
Märkström vid 15°C10,56 A
-
Märkström vid 20°C10,38 A
-
Märkström vid 25°C10,19 A
-
Märkström vid 30°C10 A
-
Märkström vid 35°C9,85 A
-
Märkström vid 40°C9,71 A
-
Märkström vid 45°C9,56 A
-
Märkström vid 50°C9,41 A
-
Märkström vid 55°C9,26 A
-
Märkström vid 60°C9,12 A
-
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare1
-
Min./Max. tröskelvärde termisk utlösning vid AC drift1,13 - 1,45 A
Ström
-
Effektförlust vid IN3,20 W
Frekvens
-
Frekvens50 - 50 Hz
Användningsförhållanden
-
Max. höjd över havet2000 m
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 40 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-22
-
LuftfuktighetsskyddFör alla klimat
Installation, montering
-
Nominellt åtdragningsmoment nedre anslutning2,10 - 2,10 Nm
-
Typ av nedre anslutning på normkomponeterBIConnect, Fasskena quickconnect
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)2000
-
Mekanisk livslängd (omkopplingar)2000
Anslutning
-
Anslutningsarea vid utgående med skruv, med flexibel ledare1 - 16 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25 mm²
Kapacitet
-
Antal moduler2
Dimensioner
-
Höjd94 mm
-
Bredd35 mm
-
Djup68 mm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

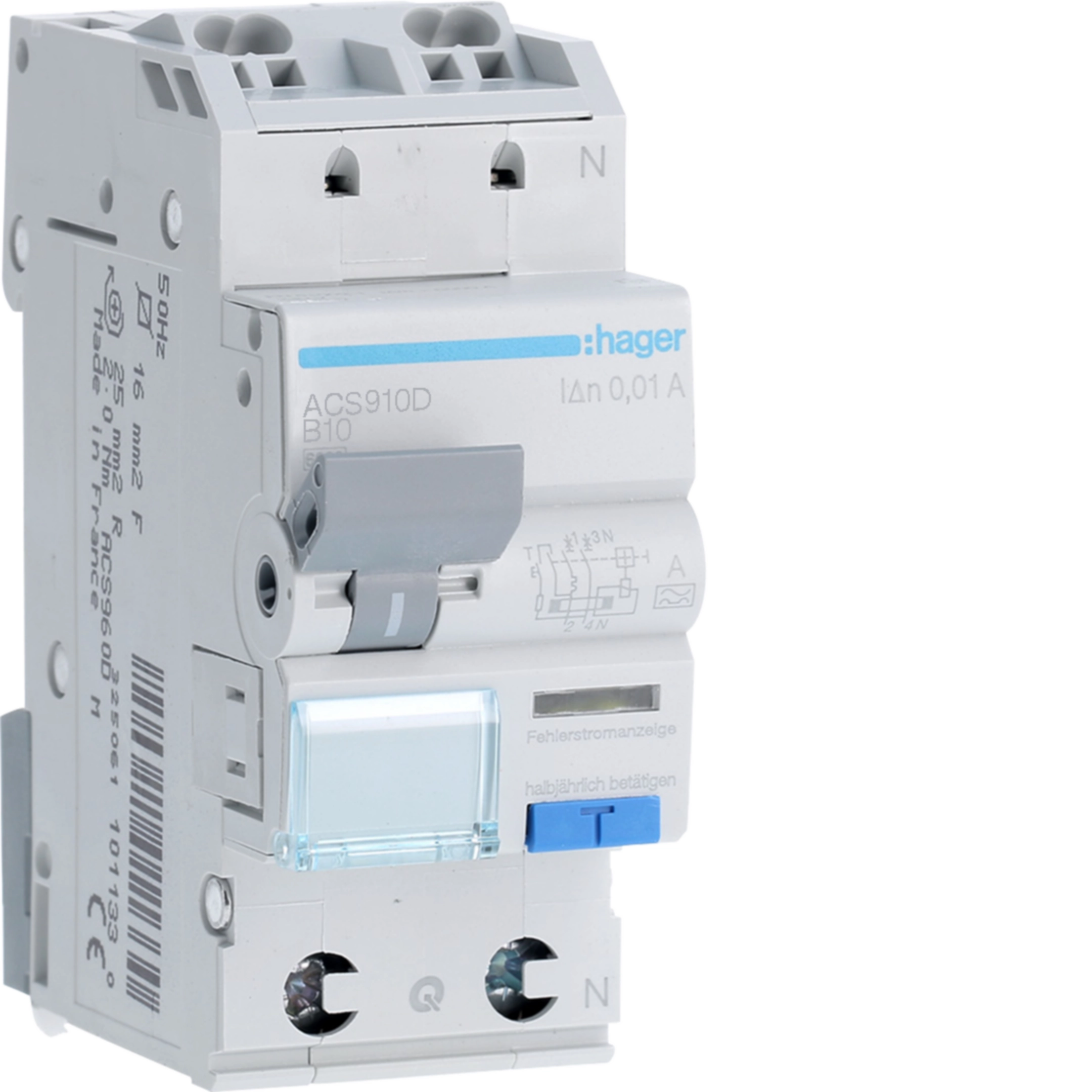

Produktbild ACS910D
-
Produktdatablad

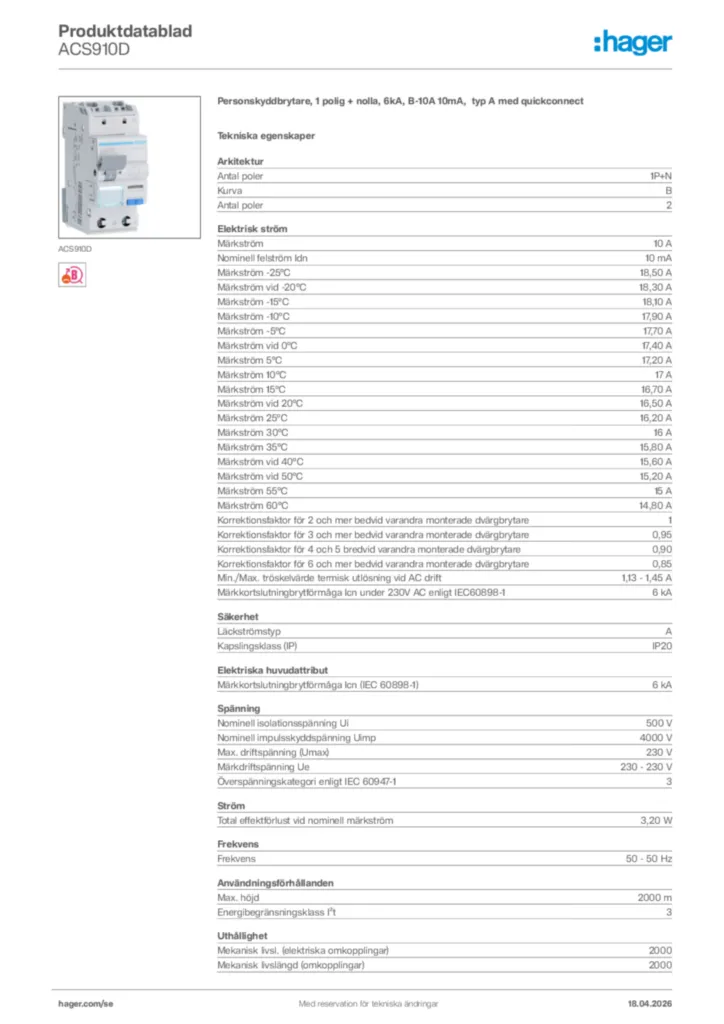

Hager Produktdatablad ACS910D
Personskyddbrytare, 1 polig + nolla, 6kA, B-10A 10mA, typ A med quickconnect
PDF -
Installationshandbok
Installationshandbok en-GB, fr-FR, de-DE, it-IT 2022-03-24
PDF1,45 MB
