EAN

3250613198671

Quantidade

1 Uni.

Grupo

Disjuntor P630 LSI 4P-4D 630A 110kA HPW631JR

Name: HPW631JR
Brand: Hager
SKU: HPW631JR20
Price: 2859.43 EUR

Preço

2 859,43 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

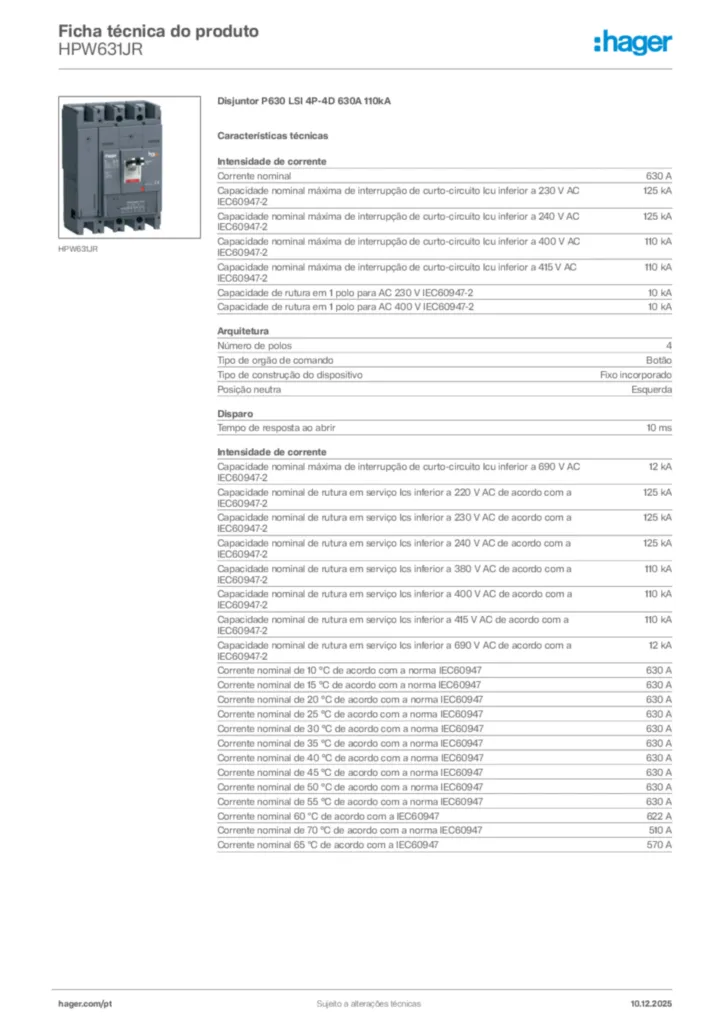

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 9 produtos disponíveis
Adaptador de cabos de dados auxiliares 2 produtos disponíveis
Disparador de tensão 5 produtos disponíveis
Sob tensão da bobina 8 produtos disponíveis
Cabo de bloqueio dos auxiliares 2 produtos disponíveis
Adaptador de cabos auxiliares 2 produtos disponíveis

Características técnicas

Corrente nominal

630 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

125 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

125 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

110 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

110 kA
Capacidade de rutura em 1 polo para AC 230 V IEC60947-2

10 kA
Capacidade de rutura em 1 polo para AC 400 V IEC60947-2

10 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-2

12 kA
Capacidade nominal de rutura em serviço Ics inferior a 220 V AC de acordo com a IEC60947-2

125 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

125 kA
Capacidade nominal de rutura em serviço Ics inferior a 240 V AC de acordo com a IEC60947-2

125 kA
Capacidade nominal de rutura em serviço Ics inferior a 380 V AC de acordo com a IEC60947-2

110 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

110 kA
Capacidade nominal de rutura em serviço Ics inferior a 415 V AC de acordo com a IEC60947-2

110 kA
Capacidade nominal de rutura em serviço Ics inferior a 690 V AC de acordo com a IEC60947-2

12 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

630 A
Corrente nominal 60 ºC de acordo com a IEC60947

622 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

510 A
Corrente nominal 65 ºC de acordo com a IEC60947

570 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Esquerda

Tempo de resposta ao abrir

10 ms

Ajuste do mostrador atual Ir1

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Faixa de configuração de disparo em curto-circuito com atraso de curta duração

375 - 6300 A

Frequência

50 - 60 Hz

Binário de aperto nominal

18 - 18 Nm
Posição de montagem/ligação

Frente

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

LSI

Potência total dissipada em IN

119 W
Potência dissipada por polo

39,6 W

Número de contactos auxiliares como contacto de comutação

0
Número de contactos auxiliares como contacto normalmente fechado

0
Número de contactos auxiliares como contacto normalmente aberto

0

Índice de proteção IP

IP4X

Temperatura de funcionamento

-25 - 70 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

3

Tipo de conector/ficha

Terminal

Material do cabo

Cobre, Alumínio

Altura

260 mm
Largura

185 mm
Profundidade

150 mm

Comando motorizado integrado

Não

Adequado para calha DIN

Não
Compatível com Dispositivo Diferencial Bloco Diferencial

Sim
Adequado para caixa de distribuição

Sim

Posição da fonte de alimentação

Bidirecional

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Proteção de curta duração (std): atraso (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

3, 4, 5, 6, 7, 8, 9, 10, 11

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
