Disjuntor P630 TM 3P-3D 250A 40kA HNW250DR

Name: HNW250DR
Brand: Hager
SKU: HNW250DR10
Price: 1125.15 EUR

EAN

3250613244507

Quantidade

1 Uni.

Grupo

Preço

1 125,15 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

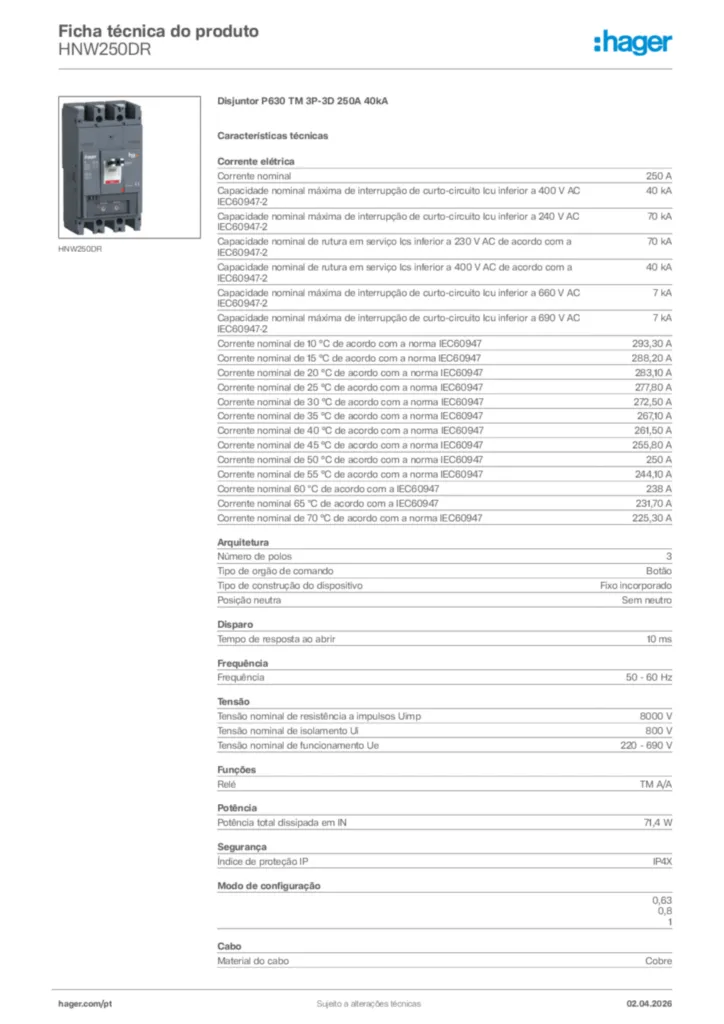

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 8 produtos disponíveis
Disparador de tensão 5 produtos disponíveis
Cabo de bloqueio dos auxiliares 2 produtos disponíveis
Tampa de terminais 6 produtos disponíveis
Bloqueio das funções de bloqueio 7 produtos disponíveis
Bloco de contacto auxiliar 3 produtos disponíveis

Características técnicas

Corrente nominal

250 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

40 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

70 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

70 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

40 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

293,30 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

288,20 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

283,10 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

277,80 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

272,50 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

267,10 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

261,50 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

255,80 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

244,10 A
Corrente nominal 60 ºC de acordo com a IEC60947

238 A
Corrente nominal 65 ºC de acordo com a IEC60947

231,70 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

225,30 A

Número de polos

3
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Sem neutro

Tempo de resposta ao abrir

10 ms

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

TM A/A

Potência total dissipada em IN

71,4 W

Índice de proteção IP

IP4X

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Material do cabo

Cobre

Compatível com Dispositivo Diferencial Bloco Diferencial

Sim
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Altura

260 mm
Largura

140 mm
Profundidade

150 mm
Barra condutora a jusante: largura, altura, diâmetro do parafuso (máx.)

10 mm, 12 mm, 32 mm
Barra condutora de corrente superior: largura, altura, diâmetro do parafuso (máx.)

10 mm, 12 mm, 32 mm

Posição de montagem/ligação

Frente
Binário de aperto nominal

18 - 18 Nm
Binário nominal de aperto do terminal inferior

18 - 18 Nm
Binário nominal de aperto do terminal superior

18 - 18 Nm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

REACh - livre de SVHC Sim
