EAN

3250613141400

Quantidade

1 Uni.

Grupo

Disjuntores de caixa moldada

Disjuntor P160 Energy 4P-4D 160A 40kA HNS161NC

Name: HNS161NC
Brand: Hager
SKU: HNS161NC20
Price: 1271.45 EUR

Preço

1 271,45 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

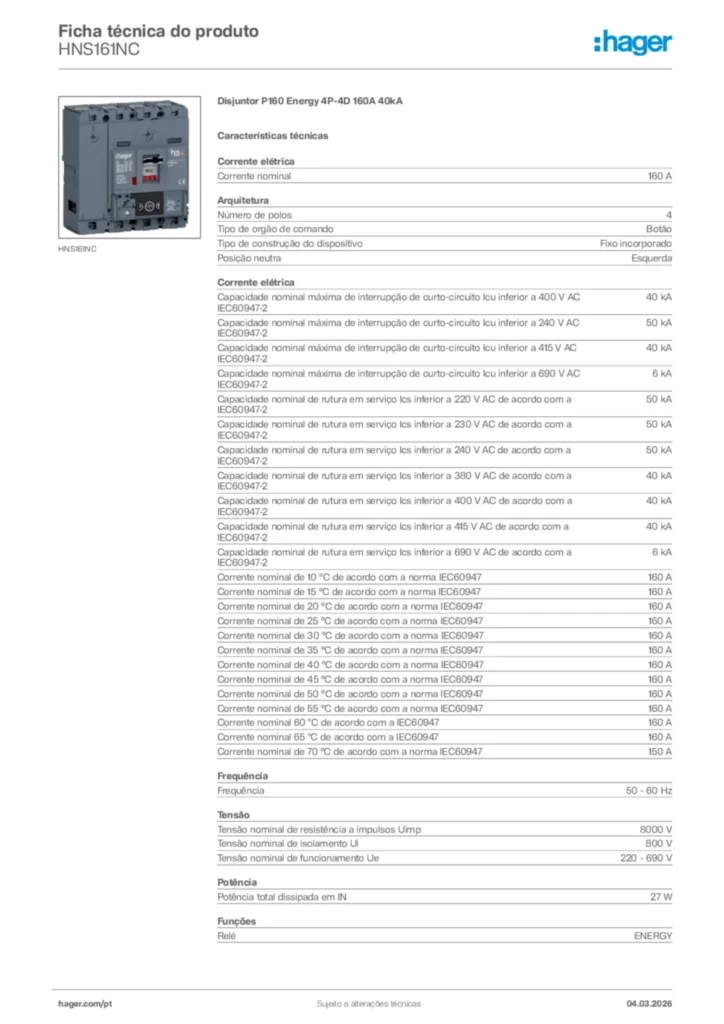

Descarregar ficha técnica

Complete seu sistema

Bloco de contacto auxiliar 4 produtos disponíveis
Puxador de acoplamento da porta 1 produtos disponíveis
Manípulo para disjuntor de potência MCCB 1 produtos disponíveis
Sob tensão da bobina 8 produtos disponíveis
Fonte de alimentação DC 1 produtos disponíveis
Adaptador de cabos de dados auxiliares 9 produtos disponíveis

Características técnicas

Corrente nominal IN

160 A
Pdc limite em c.a. 400V (EN 60947-2)

40 kA
Pdc limite em c.a. 240V (EN 60947-2)

50 kA
Pdc limite em c.a. 415V (EN 60947-2)

40 kA
Pdc limite em c.a. 690V (EN 60947-2)

6 kA
Capacidade nominal de quebra de serviço ICS abaixo de 220 V AC de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de rutura em serviço (Ics) abaixo de 240 V CA, de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de quebra de serviço ICS abaixo de 380 V AC de acordo com a norma IEC 60947-2

40 kA
Capacidade nominal de quebra de serviço ICS abaixo de 400 V AC de acordo com a norma IEC 60947-2

40 kA
Capacidade nominal de quebra de serviço ICS abaixo de 415 V AC de acordo com a norma IEC 60947-2

40 kA
Capacidade nominal de quebra de serviço ICS abaixo de 690 V AC de acordo com a norma IEC 60947-2

6 kA
Corrente nominal a 10°C de acordo com IEC 60947

160 A
Corrente nominal a 15°C de acordo com IEC 60947

160 A
Corrente nominal a 20°C de acordo com IEC 60947

160 A
Corrente nominal a 25°C de acordo com IEC 60947

160 A
Corrente nominal a 30°C de acordo com IEC 60947

160 A
Corrente nominal a 35 ºC de acordo com a norma IEC 60947

160 A
Corrente nominal a 40 ºC de acordo com a norma IEC 60947

160 A
Corrente nominal a 45°C de acordo com IEC 60947

160 A
Corrente nominal a 50°C de acordo com IEC 60947

160 A
Corrente nominal a 55°C de acordo com IEC 60947

160 A
Corrente nominal a 60 ºC de acordo com a norma IEC 60947

160 A
Corrente nominal a 65°C de acordo com IEC 60947

160 A
Corrente nominal a 70°C de acordo com IEC 60947

150 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Abertura para a esquerda

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Unidade de disparo

ENERGY

Perda de potência na entrada IN

27 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Binário de aperto nominal

6 - 6 Nm
Posição de montagem/ligação

Frente

Classe de proteção de entrada (IP)

IP4X

Secção transversal de condutor flexível

6 - 70 mm²
Secção transversal de condutor rígido

6 - 95 mm²

Bloqueável

Sim

Material do cabo

Cobre

Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Está a gerar dados

Sim
Tipos de dados

Alarmes, Informação básica, Gestão de energia do dispositivo, Medição elétrica, Medição elétrica detalhada, Diagnósticos gerais, Diagnóstico de rede, Modo operacional, Diagnóstico de software
Formatos de dados

MODBUS (RTU)
Volume de dados diário estimado

< 1 KB
Geração de dados em tempo real

Sim
Dados armazenados no dispositivo

Sim

Altura

130 mm
Largura

120 mm
Profundidade

97 mm

Tipo de ligação

Terminal de parafuso

Faixa de configuração de disparo em curto-circuito com atraso de curta duração

94,5 - 1600,0 A

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Proteção de curta duração (std): atraso (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Em conformidade com a diretiva RoHS Sim
