HES040NC - Disjuntor P160 Energy 3P-3D 40A 70kA

Interruptores e aparelhos de proteção

Disjuntor P160 Energy 3P-3D 40A 70kA HES040NC

Name: HES040NC
Brand: Hager
SKU: HES040NC20
Price: 947.14 EUR

EAN

3250613141233

Quantidade

1 Uni.

Grupo

Preço

947,14 €

/ Uni. *

Adicionar a uma lista

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

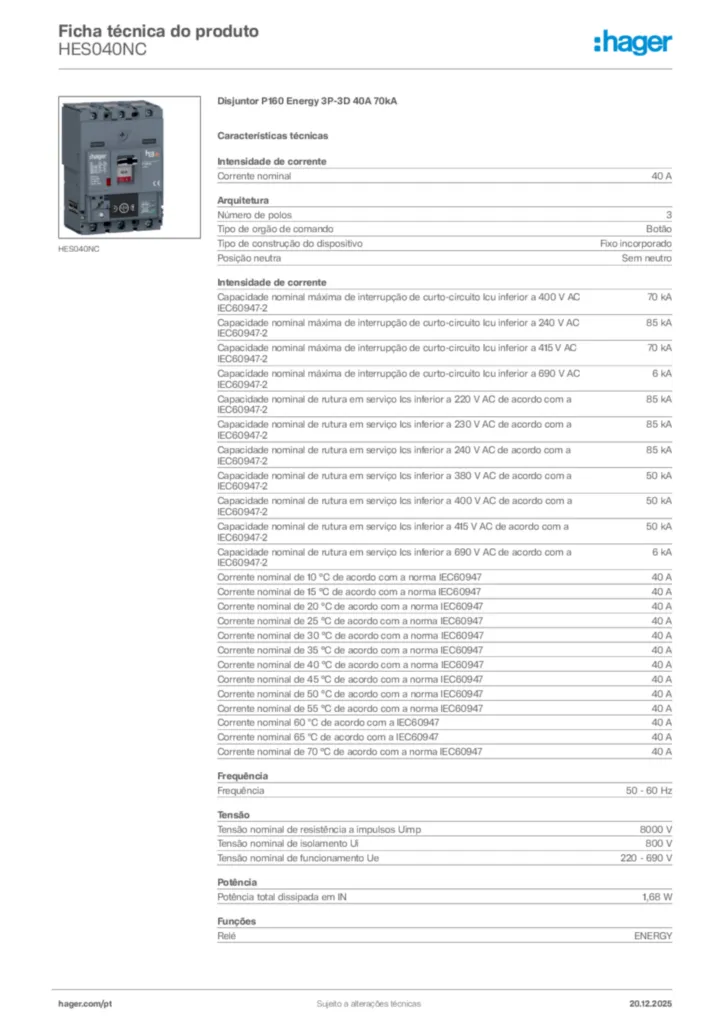

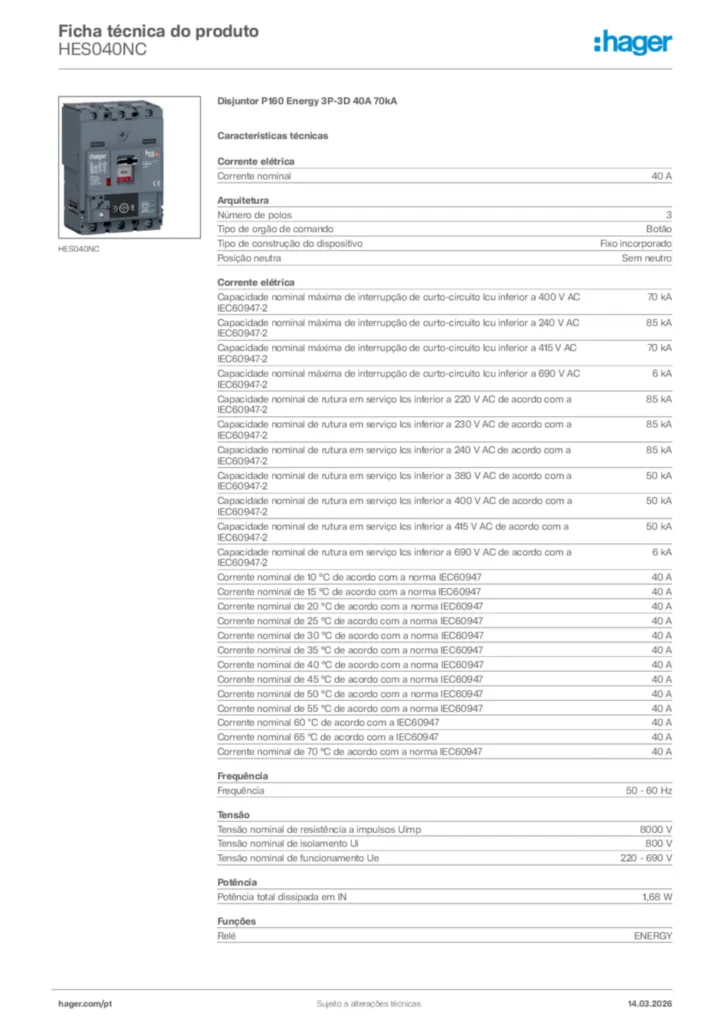

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Adaptador de cabos de dados auxiliares 9 produtos disponíveis
Módulo de comunicação MODBUS 2 produtos disponíveis
Acessórios elétricos para componentes de baixa tensão 1 produtos disponíveis
Fonte de alimentação DC 1 produtos disponíveis
Disparador de tensão 5 produtos disponíveis
Ver mais 35 outros produtos disponíveis

Características técnicas

Corrente nominal

40 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

70 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

70 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-2

6 kA
Capacidade nominal de rutura em serviço Ics inferior a 220 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 240 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 380 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 415 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 690 V AC de acordo com a IEC60947-2

6 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

40 A
Corrente nominal 60 ºC de acordo com a IEC60947

40 A
Corrente nominal 65 ºC de acordo com a IEC60947

40 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

40 A

Número de polos

3
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Sem neutro

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

ENERGY

Potência total dissipada em IN

1,68 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Binário de aperto nominal

6 - 6 Nm
Posição de montagem/ligação

Frente

Índice de proteção IP

IP4X

Secção transversal de condutor flexível

6 - 70 mm²
Secção transversal de condutor rígido

6 - 95 mm²

Bloqueável

Sim

Material do cabo

Cobre

Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Altura

130 mm
Largura

90 mm
Profundidade

97 mm

Tipo de ligações

Terminal de parafuso

Faixa de configuração de disparo em curto-circuito com atraso de curta duração

24 - 400 A

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Proteção de curta duração (std): atraso (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
