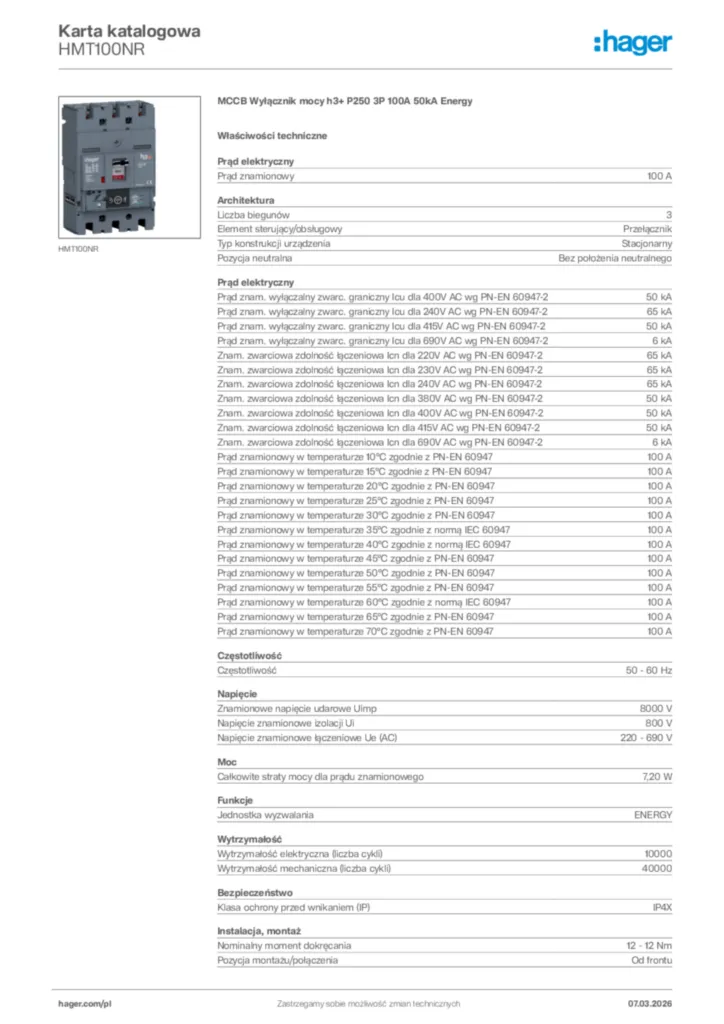

MCCB Wyłącznik mocy h3+ P250 3P 100A 50kA Energy HMT100NR
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Przewody komunikacyjne 9 dostępne produkty
-
Moduły komunikacyjne 2 dostępne produkty
-
Akcesoria elektryczne 2 dostępne produkty
-
Zasilacz DC 1 dostępne produkty
-
Wyzwalacz wzrostowy 6 dostępne produkty
-
Zobacz więcej 50 dostępne inne produkty
Uzupełnij swój system
Specyfikacja techniczna
-
Prąd znamionowy100 A
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 400 V AC PN-EN-60947-250 kA
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 240 V AC PN-EN-60947-265 kA
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 415 V AC PN-EN-60947-250 kA
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 690 V AC PN-EN-60947-26 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 220 V AC zgodnie z PN-EN-60947-265 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 230 V AC zgodnie z PN-EN-60947-265 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 240 V AC zgodnie z PN-EN-60947-265 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 380 V AC zgodnie z PN-EN-60947-250 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 400 V AC zgodnie z PN-EN-60947-250 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 415 V AC zgodnie z PN-EN-60947-250 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 690 V AC zgodnie z PN-EN-60947-26 kA
-
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 35°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 40°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 60°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN-60947100 A
-
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN-60947100 A
-
Liczba biegunów3
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaBez położenia neutralnego
-
Częstotliwość50 - 60 Hz
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 690 V
-
Jednostka wyzwalaniaENERGY
-
Całkowite straty mocy dla prądu znamionowego7,20 W
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)40000
-
Klasa ochronności IPIP4X
-
Nominalny moment dokręcania12 - 12 Nm
-
Pozycja montażu/połączeniaOd frontu
-
Przekrój poprzeczny przewodu elastycznego35 - 150 mm²
-
Przekrój poprzeczny przewodu sztywnego35 - 185 mm²
-
Z mechanizmem ryglującymTak
-
Materiał kablaMiedź, Aluminium
-
Kompatybilny z blokiem różnicowoprądowymNie
-
Pasuje do szyn DINNie
-
Nadaje się do szafy rozdzielczejTak
-
Wysokość165 mm
-
Szerokość105 mm
-
Głębokość97 mm
