Wyłączniki mocy MCCB

MCCB Wyłącznik mocy h3+ P250 4P 40A 70kA Energy HET041NR

Name: HET041NR
Brand: Hager
SKU: HET041NR20
Price: 7202 PLN

Cena

7 202,00 zł

/ Sztuka *

catalog.product_page.transfer_button.label

Akcesoria
Specyfikacja techniczna
catalog.pageproduct.title_sustainability.h2

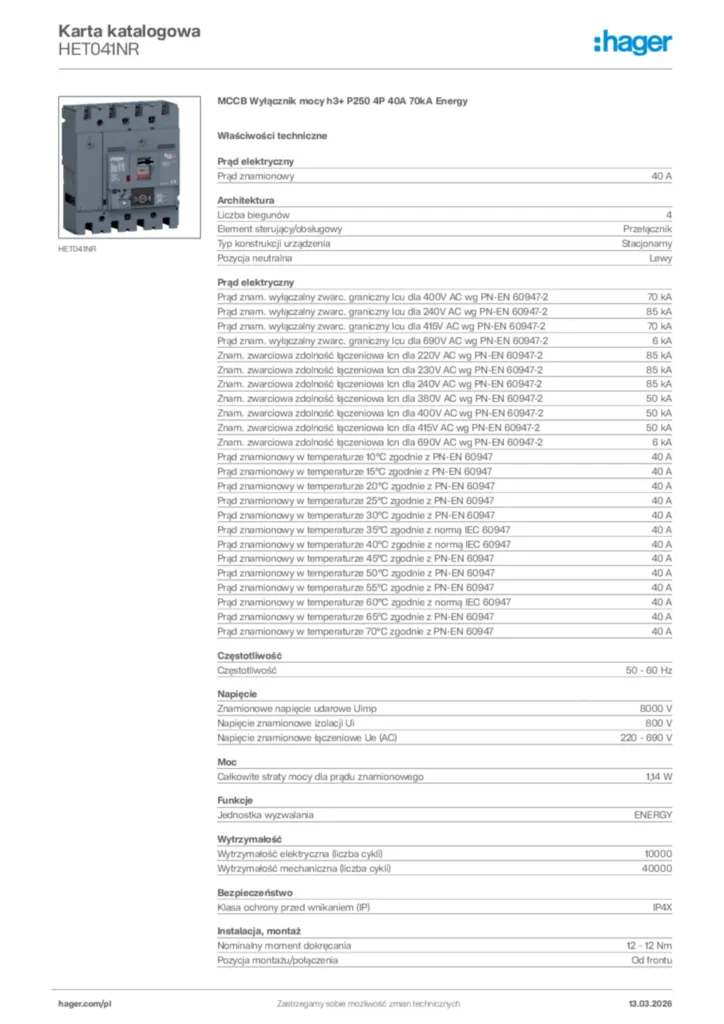

Dokumentacja
Wi?cej produktów

product.page.accessories.title

Wyzwalacz podnapięciowy 8 product.page.accessories.products-available
Wyzwalacz wzrostowy 6 product.page.accessories.products-available
Styki pomocnicze i sygnalizacyjne 6 product.page.accessories.products-available
Przewody pomocnicze 2 product.page.accessories.products-available
Przyłącza 8 product.page.accessories.products-available
Akcesoria elektryczne 1 product.page.accessories.products-available

Specyfikacja techniczna

Prąd znamionowy In

40 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-2

6 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60947-2

6 kA
Prąd znamionowy w temperaturze 10°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 15°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 20°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 25°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 30°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 45°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 50°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 55°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 65°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 70°C zgodnie z normą IEC 60947

40 A

Liczba biegunów

4
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Wbudowany na stałe
Pozycja neutralna

Lewy

Częstotliwość

50 - 60 Hz

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

ENERGY

Moc rozproszona (we wkładce topikowej)

1,14 W

Wytrzymałość elektryczna (liczba cykli)

10000
Wytrzymałość mechaniczna (liczba cykli)

40000

Klasa ochrony przed wnikaniem (IP)

IP4X

Nominalny moment dokręcania

12 - 12 Nm
Montaż

Od frontu

Przekrój poprzeczny przewodu elastycznego

35 - 150 mm²
Przekrój poprzeczny przewodu sztywnego

35 - 185 mm²

Z mechanizmem ryglującym

Tak

Materiał kabla

Miedź, Aluminium

Kompatybilny z blokiem różnicowoprądowym

Tak
Pasuje do szyn DIN

Nie
Nadaje się do szafy rozdzielczej

Tak

Wysokość

165 mm
Szerokość

140 mm
Głębokość

97 mm

Zakres nastawczy wyzwalacza zwarciowego zwłocznego

24 - 400 A

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
