witty plus is een communicerende laadpaal en maakt interactie met een CPO mogelijk. De laadpaal is voorzien van een RFID-lezer en een bluetoothmodule. Dankzij de gebruiksvriendelijke Hager Charge-app configureer je als installateur de laadpaal en beheert de klant zijn laadsessies. witty plus is speciaal ontwikkeld voor eigenaars van woningen met meerdere gezinnen en commerciële toepassingen. Hij maakt gebruik van zonne-energie uit de aanwezige fotovoltaïsche installatie mogelijk.
EAN-nummer
3250610087848
Verpakking
1 Stuk
witty plus laadpaal met kabel 6,5 m MID OCPP met P1 XVL122CPI
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Toebehoren/reserveonderdelen voor E-mobility 4 producten beschikbaar
Compatibele producten
-
Referenced by 1 producten beschikbaar
Technische eigenschappen
Vermogen
-
Vermogen per laadpunt22 kW
-
Aansluitvermogen0,1 - 22 kW
Frequentie
-
Frequentie50 - 60 Hz
Stroomvoorziening
-
Aantal fases voor voeding1, 3
Elektrische Stroom
-
Nominale stroom32 A
Connectiviteit
-
Aantal oplaadpunten1
Functies
-
Met loadmanagementJa
Uitrusting
-
Aantal stopcontacten0
-
Met beveiligingsschakelaarNee
-
Met ontgrendelfunctie bij stroomuitvalJa
Aansluiting
-
Type connector/stekkerType 2;Type 2
Afmetingen
-
Hoogte370 mm
-
Breedte250 mm
-
Diepte150 mm
Installatie, montage
-
Gemonteerd opWandmontage
Veiligheid
-
Beschermingsgraad IPIP55
-
Slagvastheid IKIK10
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 50 °C
Spanning
-
Nominale spanning230-240 V
Materiaal
-
MateriaalKunststof
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

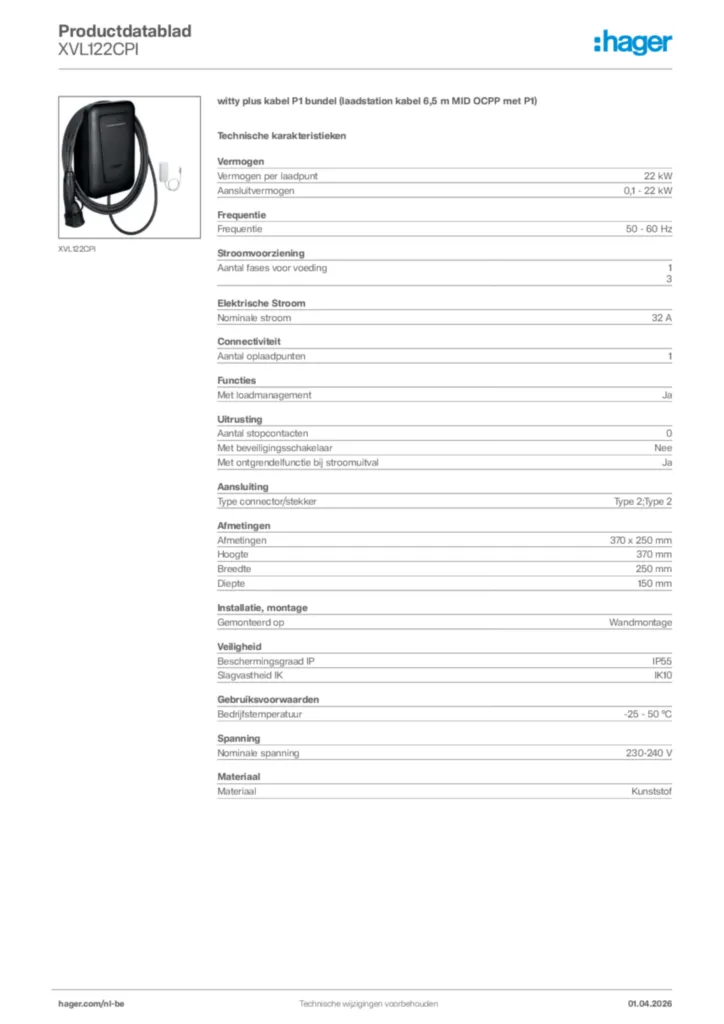

Product datasheet
Hager Productdatablad XVL122CPI
witty plus kabel P1 bundel (laadstation kabel 6,5 m MID OCPP met P1)
PDF -
Technisch -handleiding
Technisch -handleiding fr-FR, de-DE, en-GB, nl-NL, sv-SE, it-IT, es-ES, pt-PT, pl-PL, el-GR 2024-11-18
PDF15,13 MB -
Installatiehandleiding
Installatiehandleiding en-GB, en-US 2025-05-16
PDF14,70 MB
Installatiehandleiding nl-BE 2025-06-20
PDF14,17 MB -
Flyer
Flyer fr-BE 2025-09-11
PDF2,30 MB
Hager Keuzewijzer Witty BE_NL 08-2025
Flyer nl-BE 2025-09-11
PDF2,55 MB -
BIM Revit objecten
BIM Revit objecten en-GB 2026-02-11
RFA624,00 kB
BIM Revit objecten en-GB 2026-02-11
RFA700,00 kB
BIM Revit objecten fr-BE 2026-02-11
RFA700,00 kB
BIM Revit objecten fr-BE 2026-02-11
RFA624,00 kB
BIM Revit objecten nl-BE 2026-02-11
RFA624,00 kB
BIM Revit objecten nl-BE 2026-02-11
RFA700,00 kB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-04-17
PDF396,42 kB
Meer documentatie
Ontdek onze andere producten in deze productgroep
Lastenboeken
witty plus kabel P1 bundel (laadstation kabel 6,5 m MID OCPP met P1)
Laadpaal voor ééngezinswoningen, appartementencomplexen, voor het opladen van elektrische of plug-in hybride voertuigen. Laadmodus 3 volgens DIN EN IEC 61851-1 (VDE 0122-1). Met vaste laadkabel, 6,5 m lang, 32 A (3-fasig) voorzien van een stekker T2S. Beveiligd via de toevoerleiding van het laadpaal 32 A (3-fasig). Permanent geïnstalleerde laadpaal voor binnen/buiten gebruik. Vrije toegang of toegangsautorisatie via RFID-authenticatie.
Bestaande uit UV-bestendige kunststof behuizing (zwart RAL 9011), kabeldoorvoeren voor netwerk en voeding, Bluetooth-interface voor de Hager Charge app, RFID-lezer en LED-statusweergave. De bedrijfsmodus (1- of 3-fasig) en de laadstroom (10 - 32 A) worden ingesteld in de geïntegreerde laadcontroler.
De laadpaal heeft een geïntegreerde MID-meter die kan worden vervangen nadat de kalibratieperiode is verstreken. De laadpaal kan ook worden aangesloten op een facturatiesysteem via een OCPP-interface. Dit maakt het laadpaal geschikt split-billing (voor de facturering van bedrijfswagens).
Gegevens worden uitgewisseld via de Modbus TCP/IP communicatiestandaard voor energiebeheer of OCPP 1.6Json voor facturatiesystemen. De laadpaal moet via een apart circuit van stroom worden voorzien. Het is niet toegestaan om meerdere laadpalen op hetzelfde circuit aan te sluiten.
Elke laadpaal moet worden beveiligd met een aardlekschakelaar type A 30mA en een automaat. Een aardlekschakelaar type B is niet nodig omdat 6mA DC aardlekdetectie geïntegreerd is.
Met de laadpalen witty plus kan er aan dynamische loadbalancing gedaan worden via de P1 poort van de digitale teller of indien er nog een mechanische teller aanwezig is via een energieteller.
De bedrade verbinding tussen de laadpaal en de P1 gateway of energieteller gebeurt via het Modbus RTU RS485 protocol. Deze verbinding kan ook draadloos via RF. De laadpaal ontvangt dan via een slot een elektronische RF-kaart.
De laadpaal wordt op een bevestigingsplaat gemonteerd en kan gevoed worden via de rug, de boven- en onderkant.
(De P1 bundle omvat : laadpaal; RF-kaart en gateway voor de digitale teller).
Opmerking: voeten voor een vrijstaande installatie zijn optioneel verkrijgbaar.
Vermogen per laadpunt: 22 kW
Frequentie: 50 - 60 Hz
Aantal fases voor voeding: 1
3
Nominale stroom: 32 A
Aantal oplaadpunten: 1
Met loadmanagement: Ja
Aantal stopcontacten: 0
Met beveiligingsschakelaar: Nee
Met ontgrendelfunctie bij stroomuitval: Ja
Type connector/stekker: Type 2;Type 2
Hoogte: 370 mm
Breedte: 250 mm
Diepte: 150 mm
Gemonteerd op: Wandmontage
Beschermingsgraad IP: IP55
Slagvastheid IK: IK10
Laadpaal voor ééngezinswoningen, appartementencomplexen, voor het opladen van elektrische of plug-in hybride voertuigen. Laadmodus 3 volgens DIN EN IEC 61851-1 (VDE 0122-1). Met vaste laadkabel, 6,5 m lang, 32 A (3-fasig) voorzien van een stekker T2S. Beveiligd via de toevoerleiding van het laadpaal 32 A (3-fasig). Permanent geïnstalleerde laadpaal voor binnen/buiten gebruik. Vrije toegang of toegangsautorisatie via RFID-authenticatie.
Bestaande uit UV-bestendige kunststof behuizing (zwart RAL 9011), kabeldoorvoeren voor netwerk en voeding, Bluetooth-interface voor de Hager Charge app, RFID-lezer en LED-statusweergave. De bedrijfsmodus (1- of 3-fasig) en de laadstroom (10 - 32 A) worden ingesteld in de geïntegreerde laadcontroler.
De laadpaal heeft een geïntegreerde MID-meter die kan worden vervangen nadat de kalibratieperiode is verstreken. De laadpaal kan ook worden aangesloten op een facturatiesysteem via een OCPP-interface. Dit maakt het laadpaal geschikt split-billing (voor de facturering van bedrijfswagens).
Gegevens worden uitgewisseld via de Modbus TCP/IP communicatiestandaard voor energiebeheer of OCPP 1.6Json voor facturatiesystemen. De laadpaal moet via een apart circuit van stroom worden voorzien. Het is niet toegestaan om meerdere laadpalen op hetzelfde circuit aan te sluiten.
Elke laadpaal moet worden beveiligd met een aardlekschakelaar type A 30mA en een automaat. Een aardlekschakelaar type B is niet nodig omdat 6mA DC aardlekdetectie geïntegreerd is.
Met de laadpalen witty plus kan er aan dynamische loadbalancing gedaan worden via de P1 poort van de digitale teller of indien er nog een mechanische teller aanwezig is via een energieteller.
De bedrade verbinding tussen de laadpaal en de P1 gateway of energieteller gebeurt via het Modbus RTU RS485 protocol. Deze verbinding kan ook draadloos via RF. De laadpaal ontvangt dan via een slot een elektronische RF-kaart.
De laadpaal wordt op een bevestigingsplaat gemonteerd en kan gevoed worden via de rug, de boven- en onderkant.
(De P1 bundle omvat : laadpaal; RF-kaart en gateway voor de digitale teller).
Opmerking: voeten voor een vrijstaande installatie zijn optioneel verkrijgbaar.
Vermogen per laadpunt: 22 kW
Frequentie: 50 - 60 Hz
Aantal fases voor voeding: 1
3
Nominale stroom: 32 A
Aantal oplaadpunten: 1
Met loadmanagement: Ja
Aantal stopcontacten: 0
Met beveiligingsschakelaar: Nee
Met ontgrendelfunctie bij stroomuitval: Ja
Type connector/stekker: Type 2;Type 2
Hoogte: 370 mm
Breedte: 250 mm
Diepte: 150 mm
Gemonteerd op: Wandmontage
Beschermingsgraad IP: IP55
Slagvastheid IK: IK10
