witty plus laadpaal met stopcontact 22 kW MID OCPP met P1 XVL122SPI

witty plus socket P1 bundel (laadstation socket 22 kW MID OCPP met P1)

Laadpaal voor ééngezinswoningen, appartementencomplexen, voor het opladen van elektrische of plug-in hybride voertuigen. Laadmodus 3 volgens DIN EN IEC 61851-1 (VDE 0122-1) met modus 3 stopcontact type 2S. Beveiligd via de toevoerleiding van de laadpaal 32 A (3-fasig). Permanent geïnstalleerde laadpaal voor binnen/buiten gebruik. Vrije toegang of toegangsautorisatie via RFID-authenticatie.

Bestaande uit UV-bestendige kunststof behuizing (zwart RAL 9011), kabeldoorvoeren voor netwerk en voeding, Bluetooth-interface voor de Hager Charge app, RFID-lezer en LED-statusweergave. De bedrijfsmodus (1- of 3-fasig) en de laadstroom (10 - 32 A) worden ingesteld in de geïntegreerde laadcontroler.

De laadpaal heeft een geïntegreerde MID-meter die kan worden vervangen nadat de kalibratieperiode is verstreken. De laadpaal kan ook worden aangesloten op een facturatiesysteem via een OCPP-interface. Dit maakt het laadpaal geschikt split-billing (voor de facturering van bedrijfswagens).

Gegevens worden uitgewisseld via de Modbus TCP/IP communicatiestandaard voor energiebeheer of OCPP 1.6Json voor facturatiesystemen. De laadpaal moet via een apart circuit van stroom worden voorzien. Het is niet toegestaan om meerdere laadpalen op hetzelfde circuit aan te sluiten.

Elke laadpaal moet worden beveiligd met een aardlekschakelaar type A 30mA en een automaat. Een aardlekschakelaar type B is niet nodig omdat 6mA DC aardlekdetectie geïntegreerd is.

Met de laadpalen witty plus kan er aan dynamische loadbalancing gedaan worden via de P1 poort van de digitale teller of indien er nog een mechanische teller aanwezig is via een Modbus energieteller. De bedrade verbinding tussen de laadpaal en de P1 gateway of energieteller gebeurt via het Modbus RTU RS485 protocol. Deze verbinding kan ook draadloos via RF. De laadpaal ontvangt dan via een slot een elektronische RF-kaart.

De laadpaal wordt op een bevestigingsplaat gemonteerd en kan gevoed worden via de rug, de boven- en onderkant.

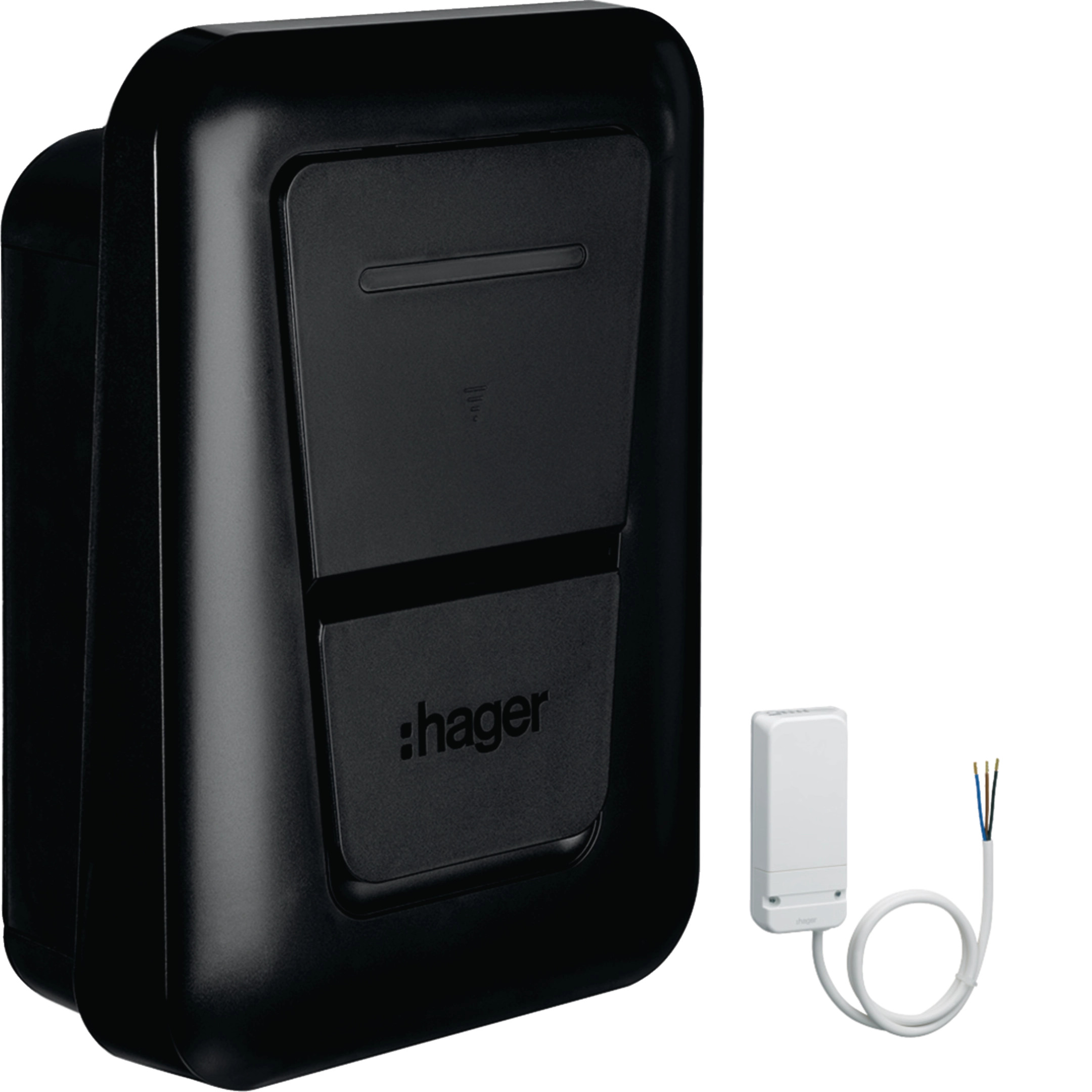

(De P1 bundle omvat : laadpaal; RF-kaart en gateway voor de digitale teller).

Opmerking: voeten voor een vrijstaande installatie zijn optioneel verkrijgbaar.

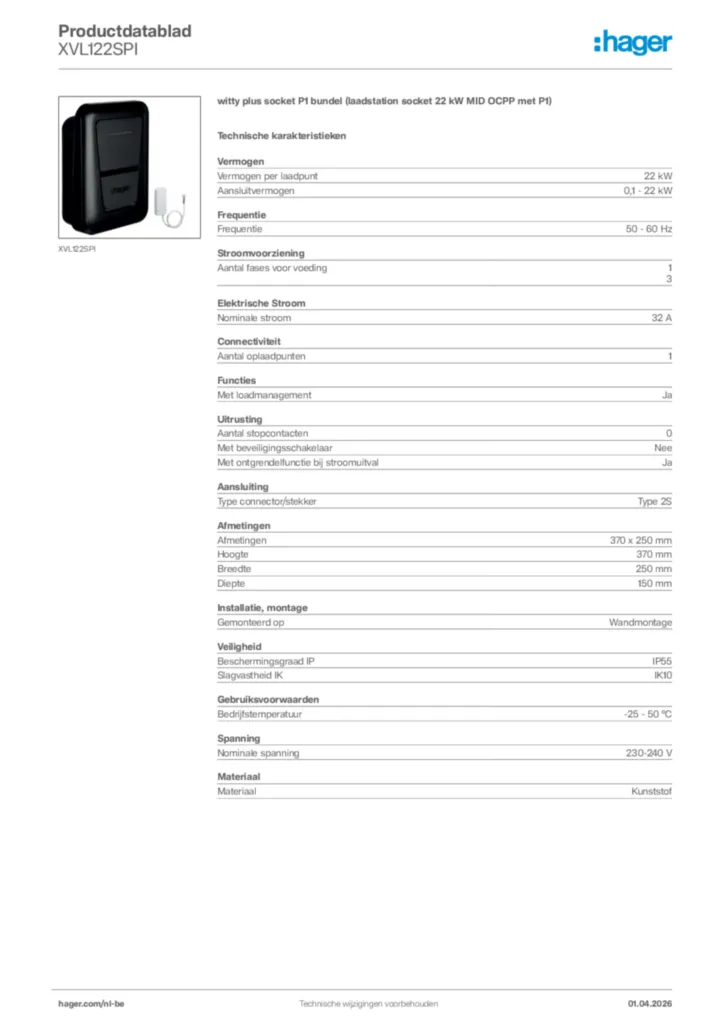

Vermogen per laadpunt: 22 kW
Frequentie: 50 - 60 Hz
Aantal fases voor voeding: 1
3
Nominale stroom: 32 A
Aantal oplaadpunten: 1
Met loadmanagement: Ja
Aantal stopcontacten: 0
Met beveiligingsschakelaar: Nee
Met ontgrendelfunctie bij stroomuitval: Ja
Type connector/stekker: Type 2S
Hoogte: 370 mm
Breedte: 250 mm
Diepte: 150 mm
Gemonteerd op: Wandmontage
Beschermingsgraad IP: IP55
Slagvastheid IK: IK10
