Interruttore automatico h3+ P630 lsi 4poli 400A 40kA neutro regolabile HNW401JR

EAN

3250613198459

Marca

Hager

Confezione

1 pezzo

Prezzo

3.443,80 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

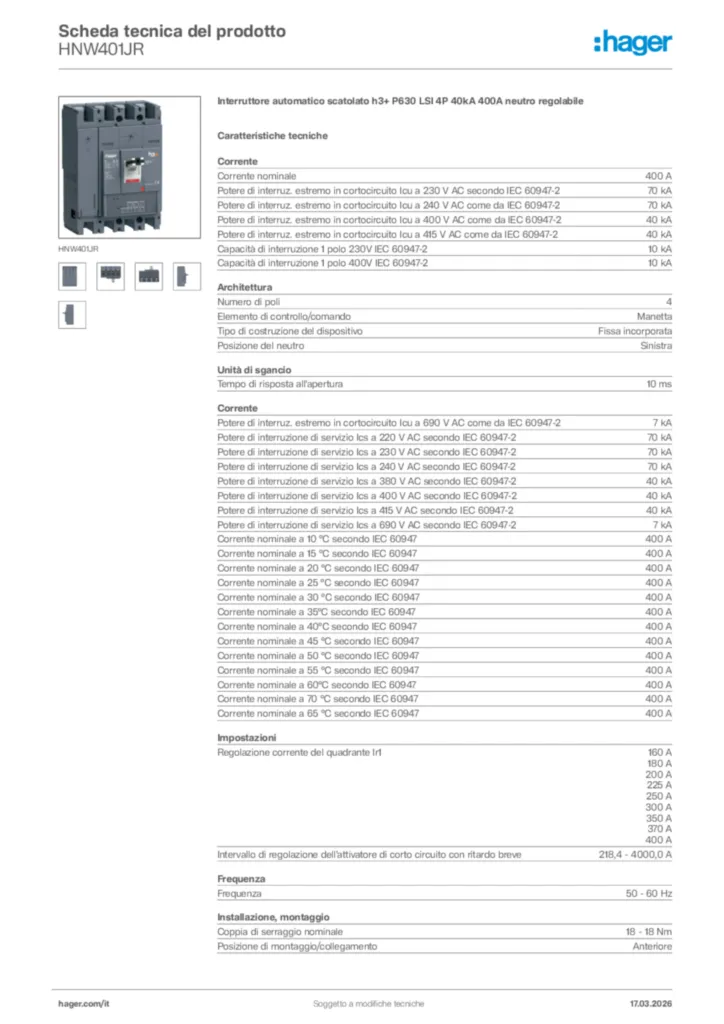

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

blocco differenziale di tipo A per interruttori scatolati 2 accessori disponibili
Adattatore per cavi dati ausiliari 2 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
Blocco contatti ausiliari 5 accessori disponibili
altri accessori disponibili 40 altri accessori disponibili

Proprietà tecniche

Corrente nominale

400 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC come da IEC 60947-2

70 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

70 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

40 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

40 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

10 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

10 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

7 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

70 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

70 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

70 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

40 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

40 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

40 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

7 kA
Corrente nominale a 10 °C secondo IEC 60947

400 A
Corrente nominale a 15 °C secondo IEC 60947

400 A
Corrente nominale a 20 °C secondo IEC 60947

400 A
Corrente nominale a 25 °C secondo IEC 60947

400 A
Corrente nominale a 30 °C secondo IEC 60947

400 A
Corrente nominale a 35°C secondo IEC 60947

400 A
Corrente nominale a 40°C secondo IEC 60947

400 A
Corrente nominale a 45 °C secondo IEC 60947

400 A
Corrente nominale a 50 °C secondo IEC 60947

400 A
Corrente nominale a 55 °C secondo IEC 60947

400 A
Corrente nominale a 60°C secondo IEC 60947

400 A
Corrente nominale a 70 °C secondo IEC 60947

400 A
Corrente nominale a 65 °C secondo IEC 60947

400 A

Numero di poli

4
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Sinistra

Tempo di risposta all'apertura

10 ms

Regolazione corrente del quadrante Ir1

160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

218,4 - 4000,0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

18 - 18 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Potenza dissipata totale

57,8 W
Potenza dissipata per polo In

19,3 W

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP4X

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

3

Tipo di connettore

Morsetto

Materiale del cavo

Rame

Altezza

260 mm
Larghezza

185 mm
Profondità

150 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

SÌ
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 4, 5, 6, 7, 8, 10, 11, 12

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Certificazioni e documenti

Documento PEP International 2024-03-05

PDF

435,64 kB

REACH declaration HNW401JR (english)

PDF

103,34 kB

RoHS declaration HNW401JR (english)

PDF

103,84 kB

Documenti

Immagine prodotto

Immagine del prodotto HNW401JR
Manuale operativo

Communication manual for h3+ Moulded case circuit breaker up to 250A (DE, 2019-01)

Manuale operativo de-DE 2019-01-31

PDF

5,94 MB

Manuale operativo it-IT 2020-01-01

PDF

3,58 MB

Operating manual International 2020-09-21

Manuale operativo International 2020-09-21

PDF

13,53 MB
Manuale di istruzioni

Manuale di istruzioni International 2025-01-21

PDF

10,29 MB
Manuale di installazione

Manuale di installazione International 2019-01-25

PDF

1,15 MB
Informazioni sui prodotti

Voce di capitolato h3+ interruttori scatolati versioni non comunicanti

Informazioni sui prodotti it-IT 2025-01-30

PDF

598,25 kB
Appendice tecnica (singolo prodotto)

Appendice tecnica (singolo prodotto) de-DE 2021-10-20

PDF

847,80 kB
File STEP

CAD file for MCCB 630A 4P

File STEP International 2023-11-24

STP

1023,49 kB
Guida

Guida de-DE 2020-01-29

PDF

42,20 MB

Handbook International 26-08-2024

Guida International 2019-10-09

PDF

48,75 MB

Handbook it-IT 2017-09-21

Guida it-IT 2023-03-23

PDF

38,90 MB

Technischer Katalog

Leistungsschalter bis 630A h3+

PDF

50,83 MB
Dichiarazione di conformità

EU Declaration of Conformity

PDF

588,41 kB

EU declaration of conformity

PDF

569,34 kB
