Interruttore automatico scatolato h3 x250 TM 3P 40kA 125A HNB125H

Name: HNB125H
Brand: Hager
SKU: HNB125H1
Price: 986.82 EUR

Interruttore automatico scatolato h3 serie x250 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore TM, corrente nominale In 125 A, tensione nominale Ue 440 V e potere di interruzione Icu 40 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613347741

Marca

Hager

Confezione

1 pezzo

Prezzo

986,82 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

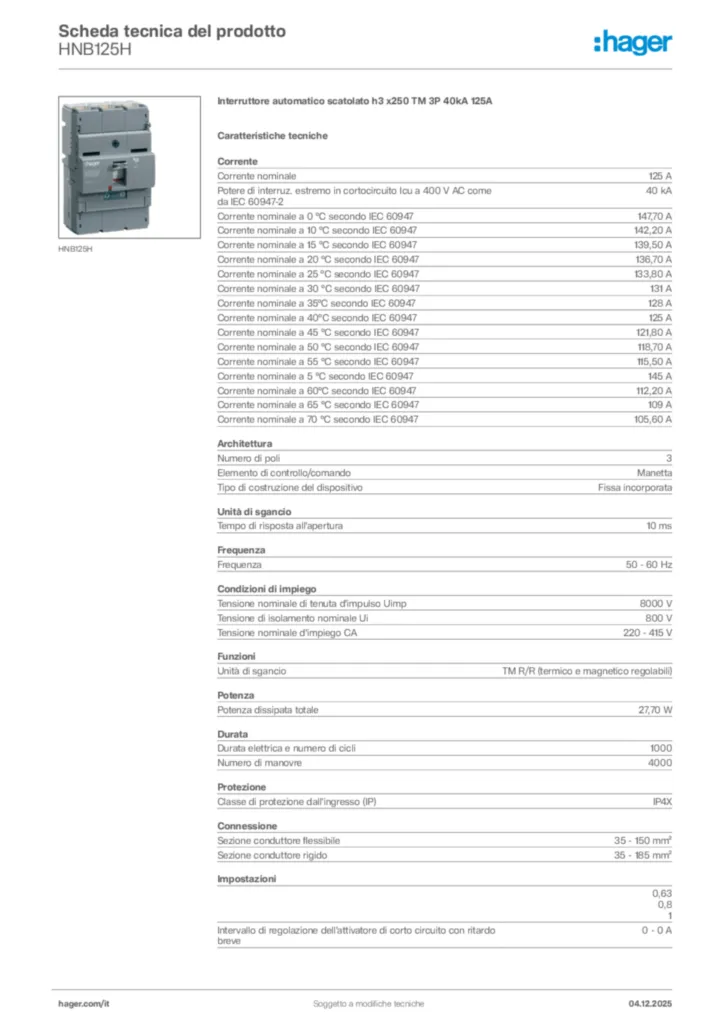

Scarica la scheda tecnica

Completa il tuo sistema

Bobina di minima tensione 8 accessori disponibili
Funzioni di collegamento 4 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Cavo di blocco ausiliario 2 accessori disponibili
Blocco contatti ausiliari 4 accessori disponibili
alotte coprimorsetti 4 accessori disponibili

Proprietà tecniche

Corrente nominale

125 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

40 kA
Corrente nominale a 0 °C secondo IEC 60947

147,70 A
Corrente nominale a 10 °C secondo IEC 60947

142,20 A
Corrente nominale a 15 °C secondo IEC 60947

139,50 A
Corrente nominale a 20 °C secondo IEC 60947

136,70 A
Corrente nominale a 25 °C secondo IEC 60947

133,80 A
Corrente nominale a 30 °C secondo IEC 60947

131 A
Corrente nominale a 35°C secondo IEC 60947

128 A
Corrente nominale a 40°C secondo IEC 60947

125 A
Corrente nominale a 45 °C secondo IEC 60947

121,80 A
Corrente nominale a 50 °C secondo IEC 60947

118,70 A
Corrente nominale a 55 °C secondo IEC 60947

115,50 A
Corrente nominale a 5 °C secondo IEC 60947

145 A
Corrente nominale a 60°C secondo IEC 60947

112,20 A
Corrente nominale a 65 °C secondo IEC 60947

109 A
Corrente nominale a 70 °C secondo IEC 60947

105,60 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata

Tempo di risposta all'apertura

10 ms

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 415 V

Unità di sgancio

TM R/R (termico e magnetico regolabili)

Potenza dissipata totale

27,70 W

Durata elettrica e numero di cicli

1000
Numero di manovre

4000

Classe di protezione dall'ingresso (IP)

IP4X

Sezione conduttore flessibile

35 - 150 mm²
Sezione conduttore rigido

35 - 185 mm²

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

0 - 0 A

Adatto per guida DIN

No

Posizione di montaggio/collegamento

Anteriore
Coppia di serraggio nominale

12 - 12 Nm

Tempo di intervento della protezione magnetica

0 - 0 ms

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Conformità REACh – SVHC free SÌ
