Interruttore automatico scatolato h3+ serie P630 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore LSIG, corrente nominale In 400 A, tensione nominale Ue 690 V e potere di interruzione Icu 50 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613198206

Marca

Hager

Confezione

1 pezzo

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3+ P630 LSIG 3P 50kA 400A HMW400LR

Name: HMW400LR
Brand: Hager
SKU: HMW400LR20
Price: 3894.72 EUR

Prezzo

3.894,72 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

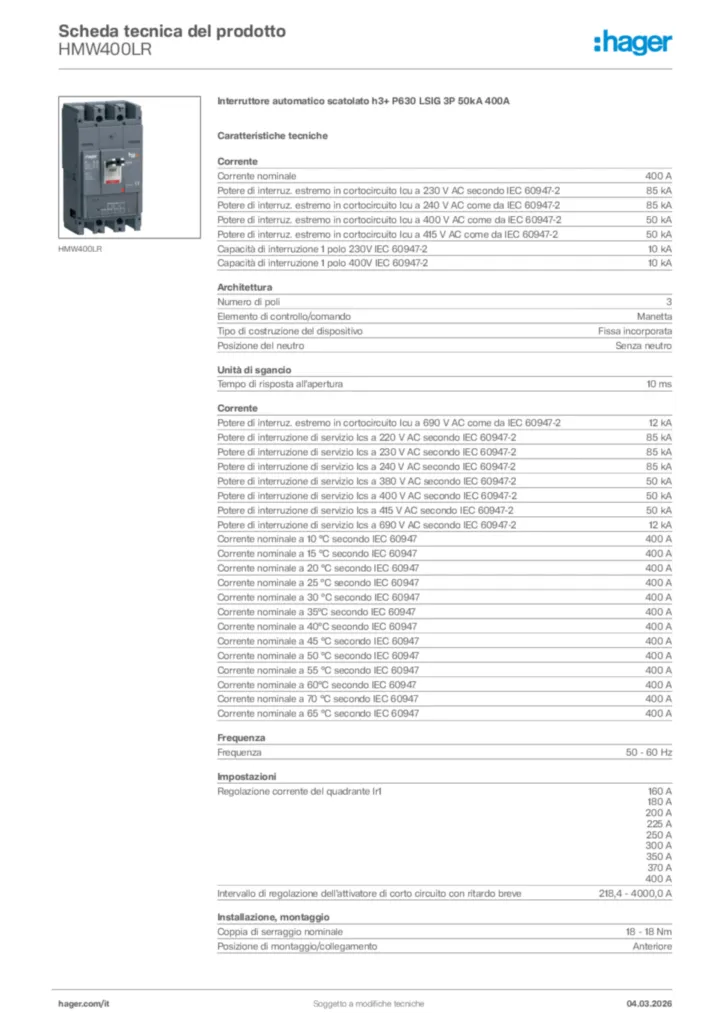

Scarica la scheda tecnica

Completa il tuo sistema

Bobina di minima tensione 8 accessori disponibili
Funzioni di collegamento 6 accessori disponibili
Maniglia con interblocco per interruttore di potenza 1 accessori disponibili
Adattatore per cavi dati ausiliari 2 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Cavo di blocco ausiliario 2 accessori disponibili

Proprietà tecniche

Corrente nominale

400 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

50 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

10 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

10 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

12 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

12 kA
Corrente nominale a 10 °C secondo IEC 60947

400 A
Corrente nominale a 15 °C secondo IEC 60947

400 A
Corrente nominale a 20 °C secondo IEC 60947

400 A
Corrente nominale a 25 °C secondo IEC 60947

400 A
Corrente nominale a 30 °C secondo IEC 60947

400 A
Corrente nominale a 35°C secondo IEC 60947

400 A
Corrente nominale a 40°C secondo IEC 60947

400 A
Corrente nominale a 45 °C secondo IEC 60947

400 A
Corrente nominale a 50 °C secondo IEC 60947

400 A
Corrente nominale a 55 °C secondo IEC 60947

400 A
Corrente nominale a 60°C secondo IEC 60947

400 A
Corrente nominale a 70 °C secondo IEC 60947

400 A
Corrente nominale a 65 °C secondo IEC 60947

400 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Tempo di risposta all'apertura

10 ms

Regolazione corrente del quadrante Ir1

160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

218,4 - 4000,0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

18 - 18 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSIG

Potenza dissipata totale

57,8 W
Potenza dissipata per polo In

19,3 W

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP4X

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

3

Tipo di connettore

Morsetto

Materiale del cavo

Rame

Altezza

260 mm
Profondità

150 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

SÌ
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 4, 5, 6, 7, 8, 10, 11, 12

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità REACH – SVHC free Sì
