Hager - Apparecchi generali

Interruttore automatico h3+ P630 lsi 3poli 250A 50kA HMW250JR

EAN

3250613198152

Marca

Hager

Confezione

1 pezzo

Prezzo

2.951,63 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

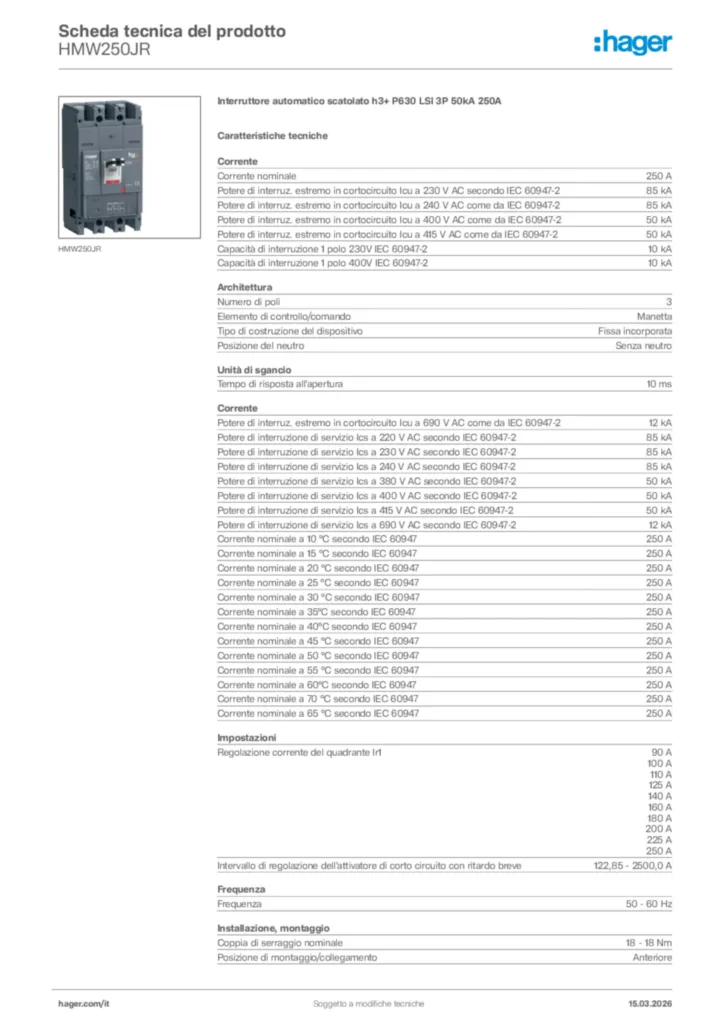

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Adattatore per cavi dati ausiliari 2 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
Blocco contatti ausiliari 5 accessori disponibili
Funzioni di blocco ed interblocco 8 accessori disponibili
altri accessori disponibili 31 altri accessori disponibili

Proprietà tecniche

Corrente nominale

250 A
Potere di interruzione nominale in cortocircuito Icu fino a 230 V AC IEC60947-2

85 kA
Potere di interruzione nominale in cortocircuito Icu fino a 240 V AC IEC60947-2

85 kA
Potere di interruzione nominale in cortocircuito Icu fino a 400 V AC IEC60947-2

50 kA
Potere di interruzione nominale in cortocircuito Icu fino a 415 V AC IEC60947-2

50 kA
Potere d'interruzione unipolare Icu per 230 V AC IEC60947-2

10 kA
Potere d'interruzione unipolare Icu per 400 V AC IEC60947-2

10 kA
Potere di interruzione nominale in cortocircuito Icu fino a 690 V AC IEC60947-2

12 kA
Potere di interruzione nominale Ics fino a 220 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 230 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 240 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 380 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 400 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 415 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 690 V AC secondo IEC60947-2

12 kA
Corrente nominale a 10°C secondo IEC60947

250 A
Corrente nominale a 15°C secondo IEC60947

250 A
Corrente nominale a 20°C secondo IEC60947

250 A
Corrente nominale a 25°C secondo IEC60947

250 A
Corrente nominale a 30°C secondo IEC60947

250 A
Corrente nominale a 35°C secondo IEC60947

250 A
Corrente nominale a 40°C secondo IEC60947

250 A
Corrente nominale a 45°C secondo IEC60947

250 A
Corrente nominale a 50°C secondo IEC60947

250 A
Corrente nominale a 55°C secondo IEC60947

250 A
Corrente nominale a 60°C secondo IEC60947

250 A
Corrente nominale a 70°C secondo IEC60947

250 A
Corrente nominale a 65°C secondo IEC60947

250 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Tempo di risposta all'apertura

10 ms

Regolazione corrente del quadrante Ir1

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

122,85 - 2500,0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

18 - 18 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Potenza dissipata totale

36,80 W
Potenza dissipata per polo In

12,30 W

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Grado di protezione IP

IP4X

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinamento secondo IEC60664 / IEC60947-2

3

Tipo di connettore

Morsetto

Materiale del cavo

Rame

Altezza

260 mm
Larghezza

140 mm
Profondità

150 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

SÌ
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 4, 5, 6, 7, 8, 10, 11, 12

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Certificazioni e documenti

Documento PEP International 2024-03-05

PDF

426,11 kB

REACH-declaration 2023-10-20 (english)

PDF

33,28 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,36 kB

Documenti

Più documentazione

*Tutti i dati forniti sono suscettibili di variazioni. I prezzi indicati sono da intendersi IVA esclusa.
