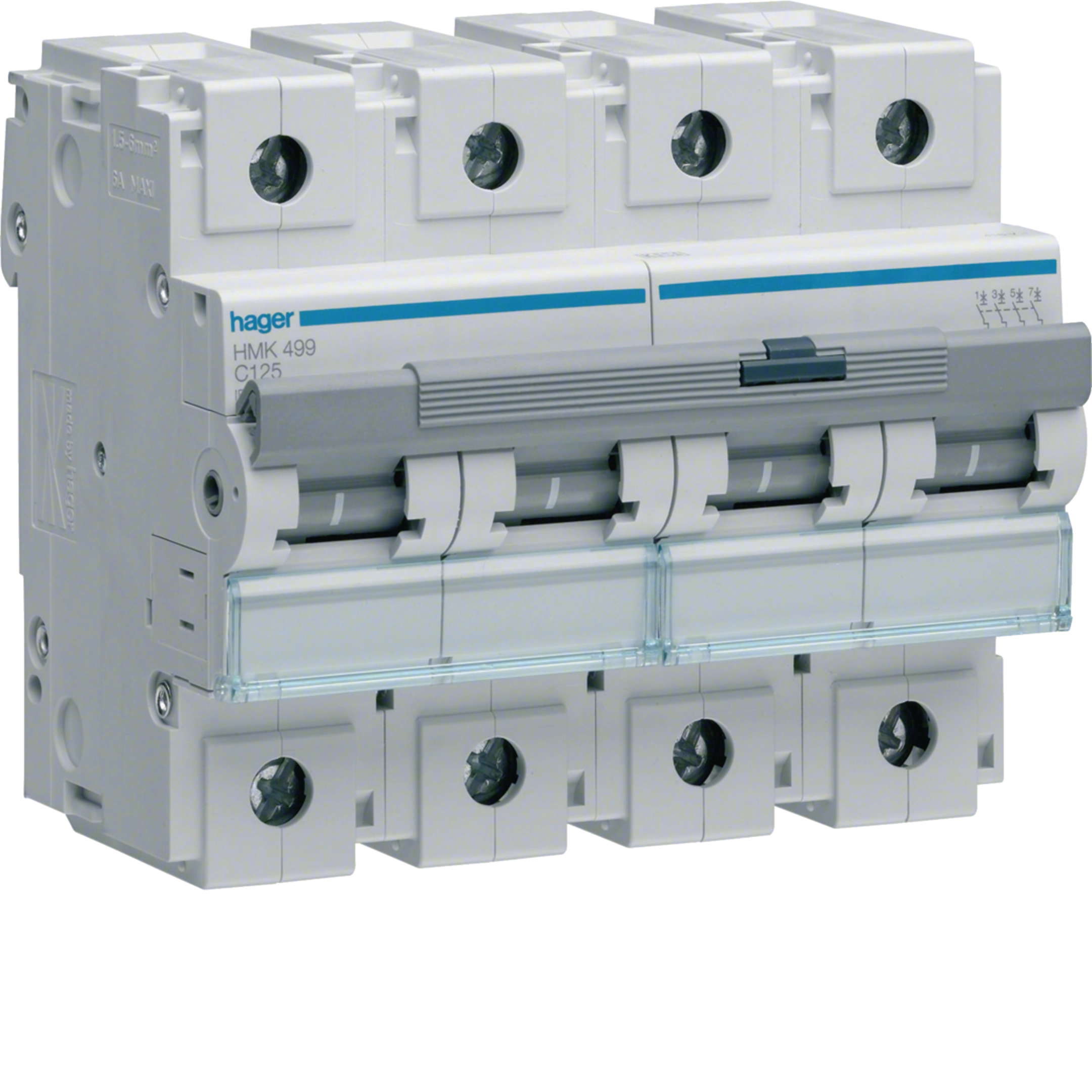

Interruttore Automatico Magnetotermico 4 Poli 125 A 30 Ka Curva C 6 M. Din HMK499

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Accessori
Proprietà tecniche
Valore ambientale
Documenti

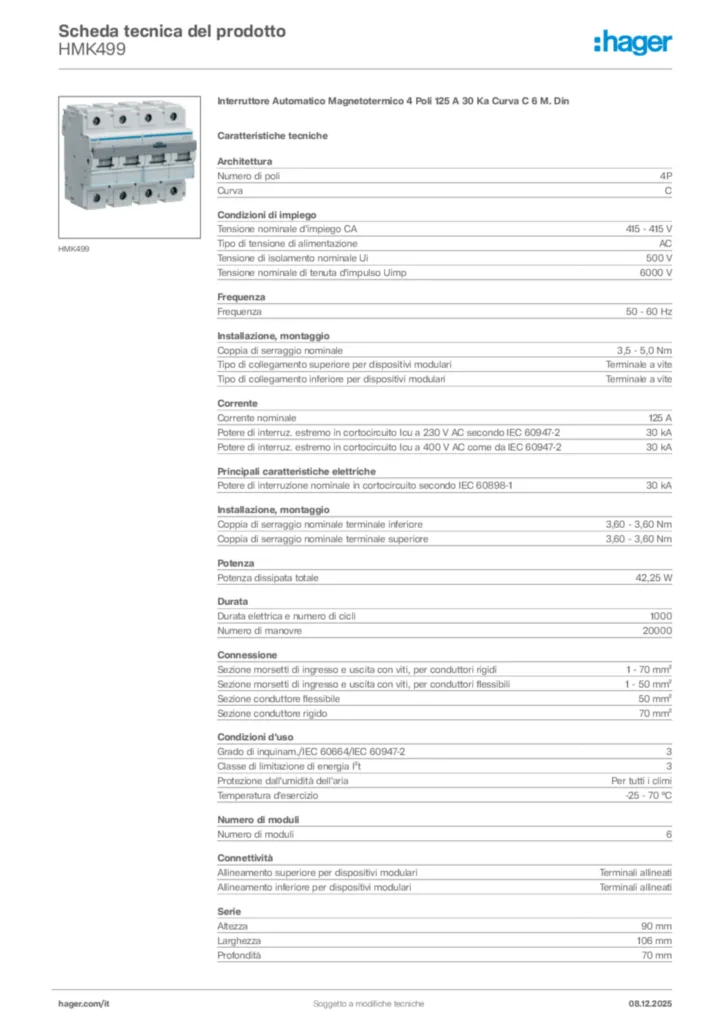

Scarica la scheda tecnica

Completa il tuo sistema

Blocco differenziale 125 A tipo A-HI 3 accessori disponibili
Blocco differenziale 125 A tipo AC 3 accessori disponibili
Funzioni di blocco ed interblocco 1 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili

Proprietà tecniche

Corrente nominale IN

125 A
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

30 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

30 kA
Corrente nominale a -15°C

152 A
Corrente nominale a -10°C

149 A
Corrente nominale a -5°C

146 A
Corrente nominale a 0°C

143 A
Corrente nominale a 5°C

140 A
Corrente nominale a 10°C

137 A
Corrente nominale a 15°C

134 A
Corrente nominale a 20°C

131 A
Corrente nominale a 25°C

128 A
Corrente nominale a 30°C

125 A
Corrente nominale a 35°C

122 A
Corrente nominale a 40°C

119 A
Corrente nominale a 45°C

116 A
Corrente nominale a 50°C

113 A
Corrente nominale a 55°C

110 A
Corrente nominale a 60°C

107 A
Corrente nominale a 65°C

104 A
Corrente nominale a 70°C

101 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

30 kA

Numero di poli

4P
Curva

C

Numero di moduli

6

Coppia di serraggio nominale terminale superiore

3,60 - 3,60 Nm
Coppia di serraggio nominale terminale inferiore

3,60 - 3,60 Nm
Coppia di serraggio nominale

3,5 - 5,0 Nm
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

230 - 415 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 70 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 50 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 50 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 70 mm²
Sezione conduttore flessibile

50 mm²
Sezione conduttore rigido

70 mm²

Classe di protezione dall'ingresso (IP)

IP20

Grado di inquinam./IEC 60664/IEC 60947-2

3
Classe di limitazione di energia I²t

3
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Perdita di potenza a IN

42,25 W

Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

90 mm
Larghezza

106 mm
Profondità

70 mm
