Armoire,quadro 5, en acier,1710x700x400mm FM217
EAN
3250612632176
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Porte/panneau de commande 2 produit(s) disponible(s) -
Jeu de fixations de vis 1 produit(s) disponible(s) -
Bande de couverture 2 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 4 produit(s) disponible(s) -
Grille de ventilation 6 produit(s) disponible(s) -
Faisceau de câbles d'entrée et de sortie 9 produit(s) disponible(s)
Complétez votre système
-
FL236Z
Filtre, pour ventalisation, 67mm grille, 325x325mm
-
FL234ZFiltre, pour ventalisation, 20-32mm grille, 250x250mm
-
FL230ZFiltre, pour ventalisation, 20mm grille, 150x150mm, rechange
-
FL226ZGrille de ventilation Quadro+ IP54 h 325mm l 325mm p 33mm
-
FL224ZGrille de ventilation Quadro+ IP54 h 250mm l 250mm p 31mm
-
FL220ZGrille de ventilation IP54 h 150mm l 150mm p 28mm
-
KZ075
Câble de raccordement, 500mm, noir, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ074Câble de raccordement, 500mm, bleu, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ052Câble de raccordement, 500mm, Noir, 6mm², avec fiche, pour Répartiteur multifiche
-
KZ051Câble de raccordement, 500mm, bleu, 6mm², avec fiche, pour répartiteur multifiche
-
KZ007Fiche à sertir, 4²-10² , pour Répartiteur multifiche
-
KZ005Câble de raccordement, 120mm, noir, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ004Câble de raccordement, 120mm, bleu, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ002Câble de raccordement, 120mm, noir, 6mm², avec fiche, pour Répartiteur multifiche
-
KZ001Câble de raccordement, 120mm, bleu, 6mm², avec fiche, pour Répartiteur multifiche
-
UC264PRkit 2xBM Quadro.system H3+P250, 600x400, vertical, avec ou sans diff
-
UC127HKit, quadro system, pour coffret métallique, MCCB, 250A, horizontal, 200x600mm
-
UC011HKit, quadro system, pour coffret métallique, MCCB, 160A, horizontal, 300x600mm
-
UC015HKit, quadro system, pour coffret métallique, MCCB, 160A, vertical, 200x600mm
-
UC162Pkit 1xBM Quadro.system H3+P160, 600x200, horizontal
-
UC163P
kit 2xBM Quadro.system H3+P160, 600x300, vertical
-
UC163PIkit 2xBM Quadro.system H3+P160, vertical, pour interverrouillage
-
UC262PRkit 1xBM Quadro.system H3+P250, 600x200, horizontal, avec ou sans diff
-
UC263Pkit 2xBM Quadro.system H3+P250, 600x300, vertical
-
UC263PI
kit 2xBM Quadro.system H3+P250, 600x300, vertical, pour interverrouillage
-
UC263PMkit 2xBM Quadro.system H3+P250, 600x300, vertical, motorisé
-
UC466PR
kit 2xBM Quadro.system H3+P630, 600x600, vertical, avec ou sans diff
-
UC001Kit interrupteur à coupure apparente HA160 commande directe débrochable 300x600
-
UC003Kit interrupteur à coupure apparente HA250-400 cde directe débrochable 300x600
-
UC005Kit interrupteur à coupure apparente HA630 commande directe débrochable 600x600
-
UC201Kit appareillage modulaire 24 modules h150mm l600mm
-
UC205Kit appareillage modulaire 24 modules h200mm l600mm
-
UC330HKit d'échange, quadro system, pour coffret métallique, 250A, L350mm
-
UC463PR
kit 1xBM Quadro.system H3+P630, 600x300, horizontal, avec ou sans diff
-
UC464P
kit 2xBM Quadro.system H3+P630, 600x400, vertical
-
FM635Kit d'association horizontale pour coffrets et armoires Quadro5
-
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
-
UC992Entretoises, quadro system, M6 L80
-
UC821Equerres de montage Quadro se montent sur les supports UC824 et UC823
-
UC856EVis, quadro system, seul-autotaraudeuse, pour coffret métallique, M6x10mm, 25pièces
-
UC225Plastron plein h 400 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC300Plastron 2 App mesure + 2 commut H200 L600
-
UC3014x 92x92 trou kit, quadro.sys. 600x200 mm
-
UC237Plastron, quadro.evo, pour coffret métallique, pleine, front, 800x600mm
-
UC220Plastron plein h 75 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC221Plastron plein h 50 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC222Plastron plein h 150 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC223Plastron plein h 200 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC224Plastron plein h 300 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC239Plastron plein h 100 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC226Plastron plein h 600 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC230Plastron plein h 75 x l 600mm quadro4 - quadro5 - quadro+
-
UC231Plastron plein h 50 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC232Plastron plein h 150 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC233Plastron plein h 200 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC234Plastron plein h 300 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC235Plastron plein h 400 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC236Plastron plein h 600 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC825Talon maintien Quadro4-Quadro5-Quadro+ 4P 630-1600A 1 ou 2 barres
-
UC824Support Quadro4-Quadro5-Quadro+ acces 4P 630-1600A 1 ou 2 barres sur chant
-
UC823Support Quadro4-Quadro5-Quadro+ acces 3P 630-1600A 1 ou 2 barres sur chant
-
UC822Talon maintien Quadro4-Quadro5-Quadro+ 3P 630-1600A 1 ou 2 barres
-
UC830Support pour jeu de barres étagé latéral quadro 250A pour barre 20x5mm
-
UC820Support barre Quadro4-Quadro5-Quadro+ 4P 160-250-630A arr à plat
-
UC817JEUX DE BARRES 2x(3P+N) 1250A-35kA
-
UT88BEquerre simple fixation barres Cu 50X5mm quadro+
-
UT88AEquerre simple fixation barres Cu 25X5mm quadro+
-
KS72CBarre de cuivre, univers, 12x5x1000mm, avec 56 vis connecter, 5x8mm
-
UC875Connecteur boîtier moulé 160-250 horiz-JDB arrière
-
UC832Barre Cu perforée M6 250A 20X5 longueur 1000
-
UT87FBarre de cuivre, quadro system, perforée, 50x5mm, L400mm
-
UT87GBarre de cuivre, quadro system, perforée, 50x5mm, L700mm
-
UT87A
Barre de cuivre, quadro system, perforée, 25x5mm, L400mm
-
UC834Ecran protection jdb latéral 250A 1000
-
UC828Ecran protection jdb 400-630A 1000x212
-
UC827Ecran protection jdb 160-630A 1000x294
-
UC826Support barres 4P 400-600A incl + 4 fixations
-
UC816Kit écran de protection Quadro4 - Quadro5 - Quadro+
-
UC812Traverse support barres Quadro4 - Quadro5 - Quadro+ jeux de barres 500 mm
-
A099ERail Din symétrique perforé électrozingué bichromaté prof5mm l 15mm long 2m
-
A099CRail Din pour structure électrozingué bichromaté prof 15mm l 25mm long 2m
-
A099BRail Din symétrique électrozingué bichromaté prof 15mm l 25mm long 2m
-
A09900
Rail Din symétrique électrozingué bichromaté prof 15mm l 35mm long 2m
-
UC951Rail DIN réglable et inclinable L500

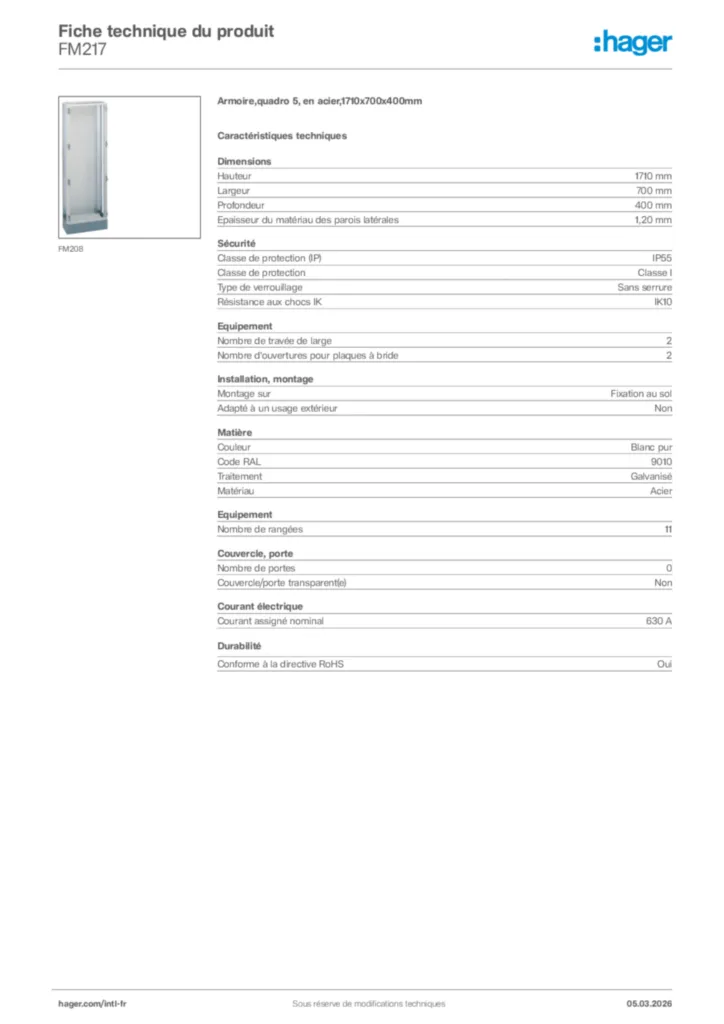

Caractéristiques techniques
Dimensions
-
Hauteur1710 mm
-
Largeur700 mm
-
Profondeur400 mm
-
Epaisseur du matériau des parois latérales1,20 mm
Sécurité
-
Classe de protection (IP)IP55
-
Classe de protectionClasse I
-
Type de verrouillageSans serrure
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large2
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées11
Installation, montage
-
Montage surFixation au sol
-
Adapté à un usage extérieurNon
Matière
-
CouleurBlanc pur
-
Code RAL9010
-
TraitementGalvanisé
-
MatériauAcier
Couvercle, porte
-
Nombre de portes0
-
Couvercle/porte transparent(e)Non
Courant électrique
-
Courant assigné nominal630 A
