Υλικά προστασίας ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P630 70kΑ LSI 4P 400A HEW401JR

EAN

3250613197919

Συσκευασία

1 τμχ

Τιμή

1.521,63 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Τύπου A για σειρές P250 και x/P630 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 5 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Βοηθητικό καλώδιο μανδάλωσης 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

400 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

100 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

100 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

70 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 415V (IEC/EN 60947-2)

70 kA
Ικανότητα βραχυκυκλώματος για 1P στα 230V (EN 60947-2)

10 kA
Ικανότητα βραχυκυκλώματος για 1P στα 400V (EN 60947-2)

10 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 690V (IEC/EN 60947-2)

12 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 220 V σύμφωνα με το IEC 60947-2

100 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

100 kA
Ονομαστική ικανότητα διακοπής Ics σε 240 V AC σύμφωνα με το IEC 60947-2

100 kA
Ονομαστική ικανότητα διακοπής Ics σε 380 V AC σύμφωνα με το IEC 60947-2

70 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

70 kA
Ονομαστική ικανότητα διακοπής Ics σε 415 V AC σύμφωνα με το IEC 60947-2

70 kA
Ονομαστική ικανότητα διακοπής Ics σε 690 V AC σύμφωνα με το IEC 60947-2

12 kA
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

400 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

400 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

400 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

400 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

400 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Αριστερά

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Ρύθμιση του ρεύματος Ir1 μέσω του επιλογέα

160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

218,4 - 4.000,0 A

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

18 - 18 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση λειτουργίας Ue

220 - 690 V

Μονάδα ενεργοποίησης

LSI

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

57,8 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

19,3 W

Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Κατηγορία προστασίας (IP)

IP4X

Θερμοκρασία λειτουργίας

-25 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3

Τύπος σύνδεσης

Ακροδέκτης

Υλικό καλωδίου

Χαλκός

Ύψος

260 mm
Πλάτος

185 mm
Βάθος

150 mm

Ενσωματωμένη μονάδα κινητήρα

Οχι

Κατάλληλο για ράγα DIN

Οχι
Συμβατό με RDC AOB

Ναί
Κατάλληλο για πίνακα διανομής

Ναί

Θέση τροφοδοσίας ρεύματος

Αμφίδρομη

Προστασία υπερφόρτωσης μακράς διάρκειας (ltd): καθυστέρηση (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Προστασία βραχυχρόνιου χρόνου (std): ρεύμα (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Προστασία σύντομης διάρκειας (std): καθυστέρηση (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Στιγμιαία προστασία (li): συντελεστής ρύθμισης του επιλογέα

3, 4, 5, 6, 7, 8, 10, 11, 12

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-07-08

PDF

6,45 MB

Hager REACH declaration HEW401JR

PDF

Hager RoHS report HEW401JR

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HEW401JR

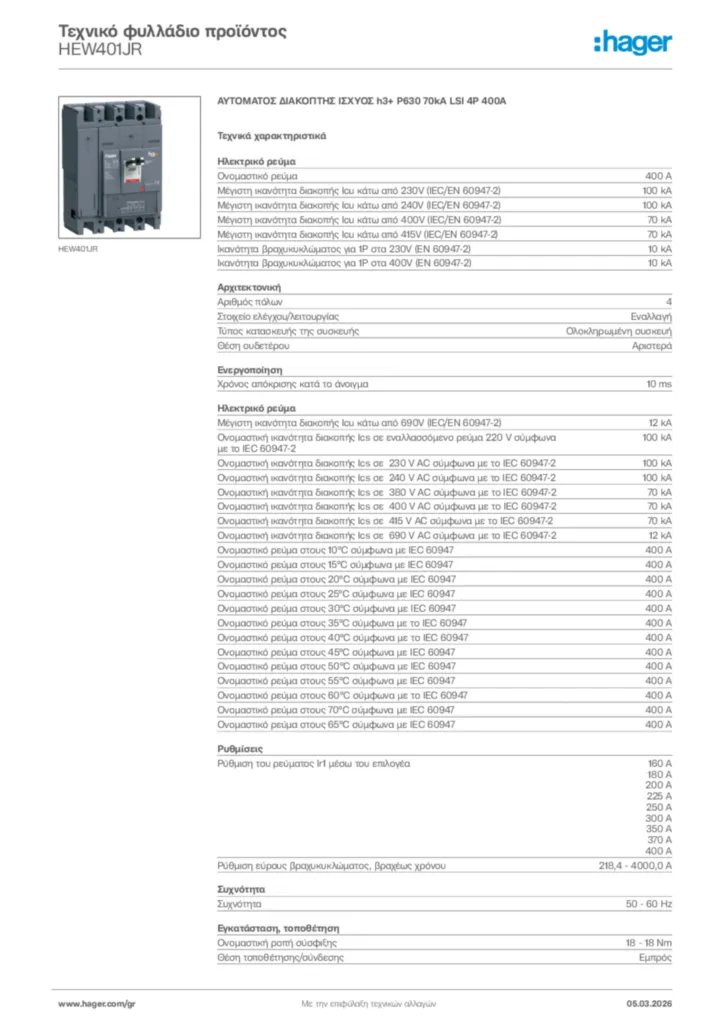

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος HEW401JR

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P630 70kΑ LSI 4P 400A

PDF
Instruction manual

Instruction manual International 2025-01-21

PDF

10,29 MB
Operating manual

Operating manual International 2020-09-21

PDF

13,53 MB
Installation manual

Installation manual International 2019-01-25

PDF

1,15 MB
STEP files

CAD file for MCCB 630A 4P

STEP files International 2023-11-24

STP

1023,49 kB
Handbook

Technical catalogue

h3+ Moulded Case Circuit breakers up to 630A

PDF

48,86 MB
Declaration of conformity

EU Declaration of Conformity

PDF

588,41 kB
