Υλικά προστασίας ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P630 70kΑ LSI 4P 250A HEW251JR

Name: HEW251JR
Brand: Hager
SKU: HEW251JR20
Price: 1400.42 EUR

EAN

3250613197872

Συσκευασία

1 τμχ

Τιμή

1.400,42 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

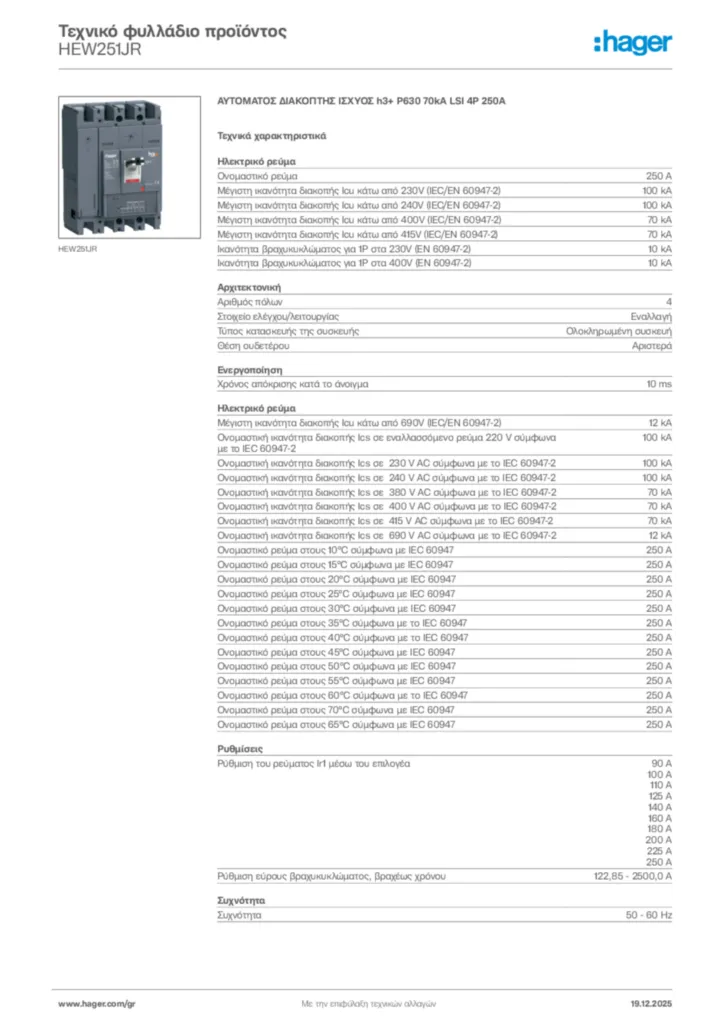

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Τύπου A για σειρές P250 και x/P630 2 διαθέσιμα προϊόντα
Βοηθητικός προσαρμογέας καλωδίου δεδομένων 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 22 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

250 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

100 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

100 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

70 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 415V (IEC/EN 60947-2)

70 kA
Ικανότητα βραχυκυκλώματος για 1P στα 230V (EN 60947-2)

10 kA
Ικανότητα βραχυκυκλώματος για 1P στα 400V (EN 60947-2)

10 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 690V (IEC/EN 60947-2)

12 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 220 V σύμφωνα με το IEC 60947-2

100 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 230 V σύμφωνα με το IEC 60947-2

100 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 240 V σύμφωνα με το IEC 60947-2

100 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 380 V σύμφωνα με το IEC 60947-2

70 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 400 V σύμφωνα με το IEC 60947-2

70 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 415 V σύμφωνα με το IEC 60947-2

70 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 690 V σύμφωνα με το IEC 60947-2

12 kA
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

250 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Αριστερά

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Ρύθμιση του ρεύματος Ir1 μέσω του επιλογέα

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

122,85 - 2.500,0 A

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

18 - 18 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση λειτουργίας Ue

220 - 690 V

Μονάδα ενεργοποίησης

LSI

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

36,8 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

12,3 W

Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Κατηγορία προστασίας (IP)

IP4X

Θερμοκρασία λειτουργίας

-25 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3

Τύπος σύνδεσης

Ακροδέκτης

Υλικό καλωδίου

Χαλκός

Ύψος

260 mm
Πλάτος

185 mm
Βάθος

150 mm

Ενσωματωμένη μονάδα κινητήρα

Οχι

Κατάλληλο για ράγα DIN

Οχι
Συμβατό με RDC AOB

Ναί
Κατάλληλο για πίνακα διανομής

Ναί

Θέση τροφοδοσίας ρεύματος

Αμφίδρομη

Προστασία υπερφόρτωσης μακράς διάρκειας (ltd): καθυστέρηση (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Προστασία βραχυχρόνιου χρόνου (std): ρεύμα (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Προστασία σύντομης διάρκειας (std): καθυστέρηση (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Στιγμιαία προστασία (li): συντελεστής ρύθμισης του επιλογέα

3, 4, 5, 6, 7, 8, 10, 11, 12
